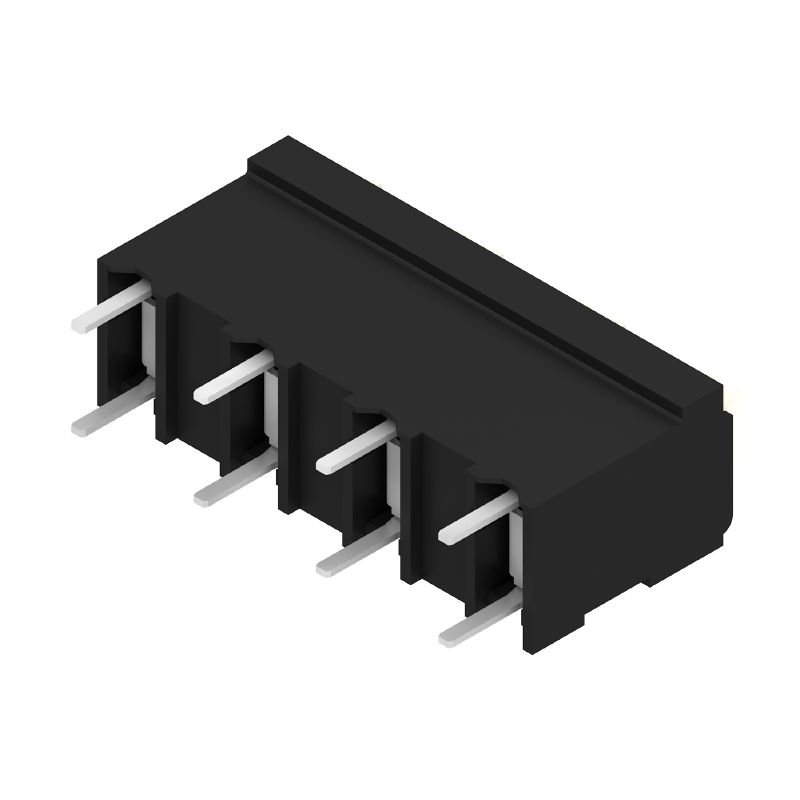

Produktillustration
LSF-SMT 7.50/04/180 3.5SN BK RL
Produktillustration
LSF-SMT 7.50/04/180 3.5SN BK RL
Dimensional drawing
LSF-SMT 7.50/04/180 3.5SN BK RL
Graph
LSF-SMT 7.50/04/180 3.5SN BK RL
Graph
LSF-SMT 7.50/04/180 3.5SN BK RL
Dimensional drawing
LSF-SMT 7.50/04/180 3.5SN BK RL
Dimensional drawing
Optimised for the SMT process
Safe board-to-board connection

LSF-SMT 7.50/04/180 3.5SN BK RL

Kretskortsplint, 7.50 mm, Antal poler: 4, 180°, Lödstiftlängd (l): 3.5 mm, svart, PUSH IN med manöverknapp, Anslutningsområde, max. : 1.5 mm², Tape

Produkt-ID 1875060000
Ladda ner datablad Teknisk support Nedladdningar av produkter
Använda produkter 24
Godkännanden Allmänna beställningsdata Mått och vikter Temperaturer Miljööverenstämmelse för produkt Karakteristiska systemvärden Materialdata Anslutningsbara ledare Märkdata enligt IEC Märkdata enligt CSA Märkdata enligt UL 1059 Packaging Typprovningar Viktig hänvisningstext Klassificeringar

Godkännanden

Godkännanden
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
ROHS
Uppfyllelse
UL File Number Search
[UL-webbplats](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Certifikat nr (cURus)
E60693

Allmänna beställningsdata

Utförande
Kretskortsplint, 7.50 mm, Antal poler: 4, 180°, Lödstiftlängd (l): 3.5 mm, svart, PUSH IN med manöverknapp, Anslutningsområde, max. : 1.5 mm², Tape
Art.nr.
1875060000
Typ
LSF-SMT 7.50/04/180 3.5SN BK RL
GTIN (EAN)
4032248465033
Förp.
175 items
Produktparametrar
IEC: 800 V / 17.5 A / 0.2 - 1.5 mm²
UL: 300 V / 12 A / AWG 28 - AWG 14
Förpackning
Tape

Mått och vikter

Djup
7,8 mm
Byggdjup (tum)
0,307 inch
Höjd
17,5 mm
Bygghöjd (tum)
0,689 inch
Höjd lägstbyggande
14 mm
Bredd
26,7 mm
Byggbredd (tum)
1,051 inch
Nettovikt
5,069 g

Temperaturer

Varaktig driftstemperatur, max.
120 °C

Miljööverenstämmelse för produkt

RoHS-kompatibilitetsstatus
Kompatibel utan undantag
REACH SVHC
Nej mSvHC över 0,1 viktprocent

Karakteristiska systemvärden

Produktfamilj
OMNIMATE Signal – serie LSF
Ledaranslutningsteknik
PUSH IN med manöverknapp
Montering på kretskortet
THT/THR lödanslutning
Ledarutgångsriktning
180°
Delning i mm (P)
7,5 mm
Delning i tum (P)
0,295 "
Antal poler
4
Polradstal
1
Uppgraderbar av kunden
Nej
Antal rader
1
Lödstiftlängd (l)
3,5 mm
Tolerans för stiftlängd
0 / -0,3 mm
Dimensioner för lödstift
0,35 x 0,8 mm
Lötstift-Abmessungen=d Toleranz
0 / -0,1
Diameter bestyckningshål (D)
1,1 mm
Допуск на диаметр отверстия припойного ушка (D)
+ 0,1 mm
Antal lödstift per pol
2
Avisoleringslängd
8 mm
L1 i mm
22,5 mm
L1 i tum
0,886 "
Beröringsskydd enligt DIN VDE 0470
IP 20
Beröringsskydd enligt DIN VDE 57
fingersäker
Skyddsklass
IP20
Genomgångsmotstånd (6)
1,60 mΩ

Materialdata

Isoleringsmaterial
LCP GF
Färgkod
svart
Färgtabell (jämförbar)
RAL 9011
Isoleringsmaterialgrupp
IIIa
CTI (Comparative Tracking Index)
≥ 175
Moisture Level (MSL)
1
Brännbarhetsklass enligt UL 94
V-0
Kontaktmaterial
Cu-legering
Skiktstruktur för lödanslutningen
4...6 µm Sn matt
Lagertemperatur, min.
−40 °C
Lagertemperatur, max.
70 °C
Driftstemperatur, min.
−50 °C
Driftstemperatur, max
120 °C
Temperaturområde Montage, min.
−30 °C
Temperaturområde Montage, max.
120 °C

Anslutningsbara ledare

Anslutningsområde, min.
0,13 mm²
Anslutningsområde, max.
1,5 mm²
Ledardiameter, AWG, min.
AWG 28
Ledardiameter, AWG, max
AWG 14
entrådig, min. H05(07) V-U
0,2 mm²
entrådig, max. H05(07) V-U
1,5 mm²
fintrådig, min. H05(07) V-K
0,2 mm²
fintrådig, max. H05(07) V-K
1,5 mm²
med AEH med krage DIN 46 228/4, min.
0,25 mm²
med ändhylsa med krage DIN 46 228/4, max.
0,75 mm²
med ändhylsa, DIN 46228 pt 1, min.
0,25 mm²
med ändhylsa enligt DIN 46 228/1, max.
1,5 mm²
Anslutningsbar ledare
  • Ledarens anslutningsarea:
    • Typ:
      fintrådig
    • nominell:
      0,25 mm²
  • kabelsko:
    • Avisoleringslängd:
      • nominell:
        10 mm
    • Rekommenderad ändhylsa:
      9025760000
  • Ledarens anslutningsarea:
    • Typ:
      fintrådig
    • nominell:
      0,34 mm²
  • kabelsko:
    • Avisoleringslängd:
      • nominell:
        10 mm
    • Rekommenderad ändhylsa:
      9025770000
  • Ledarens anslutningsarea:
    • Typ:
      fintrådig
    • nominell:
      0,5 mm²
  • kabelsko:
    • Avisoleringslängd:
      • nominell:
        10 mm
    • Rekommenderad ändhylsa:
      0690700000
  • Ledarens anslutningsarea:
    • Typ:
      fintrådig
    • nominell:
      0,75 mm²
  • kabelsko:
    • Avisoleringslängd:
      • nominell:
        10 mm
    • Rekommenderad ändhylsa:
      9021040000
Referenstext
Längd på hylsor ska väljas beroende på produkten och märkspänningen.
Ytterdiametern på plastkragen ska inte vara större än rastret (P)

Märkdata enligt IEC

testad enligt standard
IEC 60664-1
IEC 61984
Märkström, min. antal poler (Tu=20°C)
17,5 A
Märkström, max. antal poler (Tu=20°C)
17,5 A
Märkström, min. antal poler (Tu=40°C)
17,5 A
Märkström, max. antal poler (Tu=40°C)
15 A
Märkspänning vid överspänningsk./Nedsmutsningsgrad II/2
800 V
Märkspänning vid överspänningsk./Nedsmutsningsgrad III/2
630 V
Märkspänning vid överspänningskat./Nedsmutsningsgrad III/3
500 V
Märkspänning vid överspänningsk./Nedsmutsningsgrad II/2
6 kV
Märkspänning vid överspänningsk./Nedsmutsningsgrad III/2
6 kV
Märkstötspänning vid överspänningsk./Nedsmutsningsgrad III/3
6 kV
Korttidströmhållfasthet
3 x 1s mit 80 A

Märkdata enligt CSA

Institut (CSA)
CSA
Certifikat nr. (CSA)
200039-1664286
Märkspänning (användargrupp B / CSA)
300 V
Märkspänning (användargrupp C / CSA)
150 V
Märkspänning (användargrupp D / CSA)
300 V
Märkström (användargrupp B / CSA)
10 A
Märkström (användargrupp C / CSA)
10 A
Märkström (användargrupp D / CSA)
10 A
Ledardiameter AWG, min.
AWG 28
Ledardiameter AWG, max.
AWG 14
Hänvisning till godkännandevärden
Specifikationerna avser maxvärden. För detaljer – se typgodkännandeintyg.

Märkdata enligt UL 1059

Institut (cURus)
CURUS
Certifikat nr (cURus)
E60693
Märkspänning (användargrupp B / UL 1059)
300 V
Märkspänning (användargrupp C / UL 1059)
150 V
Rated voltage (Use group D / UL 1059)
300 V
Névleges áram (B felhasználási csoport/ UL 1059)
12 A
Névleges áram (C felhasználási csoport/ UL 1059)
10 A
Corrente nominale (Gruppo D / UL 1059)
10 A
와이어 단면적, AWG, 최소
AWG 28
Ledardiameter AWG, max.
AWG 14
Hänvisning till godkännandevärden
Specifikationerna avser maxvärden. För detaljer – se typgodkännandeintyg.

Packaging

Förpackning på ESD-nivå
statisk dissipativ
Packaging
Tape
VPE-längd
330 mm
VPE width
330 mm
VPE-höjd
50 mm
Tape depth (T2)
20 mm
Tape width (W)
44 mm
Tape pocket depth (K0)
19,5 mm
Altura de celda de cinta (A0)
8,05 mm
Tape pocket width (B0)
27,36 mm
Separace obalu pásky (P1)
20 mm
Tape hole separation (E)
1,75 mm
Tape pocket separation (F)
20,2 mm
Tape reel diameter ∅ (A)
330 mm
Felületi ellenállás
Rs = 109 - 1012 Ω
Larghezza tampone Pick & Place (WPPP)
7,5 mm
길이 선택 & 배치 패드(LPPP)
8,5 mm
Diameter of the withdrawal surface (ø Dmax)
9 mm

Typprovningar

Test: Hållfasthet för märkningar
  • Standard:
    DIN EN 60512-1-1 / 01.03
  • Test:
    ursprungsmärkning, typmärkning, raster, godkännande märkning UL, hållbarhet
  • Utvärdering:
    tillgänglig
Test: Klämbar area
  • Standard:
    DIN EN 60999-1 avsnitt 7 och 9.1 / 12.00, DIN EN 60947-1 avsnitt 8.2.4.5.1 / 12.02
  • Typ av ledare:
    • Typ av ledare och för ledararea:
      massiv 0,14 mm²
    • Typ av ledare och för ledararea:
      flertrådig 0,14 mm²
    • Typ av ledare och för ledararea:
      massiv 1,5 mm²
    • Typ av ledare och för ledararea:
      flertrådig 1,5 mm²
    • Typ av ledare och för ledararea:
      AWG 24/1
    • Typ av ledare och för ledararea:
      AWG 24/19
    • Typ av ledare och för ledararea:
      AWG 16/1
    • Typ av ledare och för ledararea:
      AWG 16/19
  • Utvärdering:
    godkänd
Test beträffande ledare som skadats och lossnat oavsiktligt
  • Standard:
    DIN EN 60999-1 avsnitt 9.4 / 12.00
  • Krav:
    0,2 kg
  • Typ av ledare:
    • Typ av ledare och för ledararea:
      AWG 24/1
    • Typ av ledare och för ledararea:
      AWG 24/19
  • Utvärdering:
    godkänd
  • Krav:
    0,3 kg
  • Typ av ledare:
    • Typ av ledare och för ledararea:
      flertrådig 0,25 mm²
    • Typ av ledare och för ledararea:
      massiv 0,5 mm²
  • Utvärdering:
    godkänd
  • Krav:
    0,4 kg
  • Typ av ledare:
    • Typ av ledare och för ledararea:
      massiv 1,5 mm²
    • Typ av ledare och för ledararea:
      flertrådig 1,5 mm²
    • Typ av ledare och för ledararea:
      AWG 16/1
    • Typ av ledare och för ledararea:
      AWG 16/19
  • Utvärdering:
    godkänd
Frånslagstest
  • Krav:
    ≥10 N
  • Typ av ledare:
    • Typ av ledare och för ledararea:
      AWG 24/1
    • Typ av ledare och för ledararea:
      AWG 24/19
  • Utvärdering:
    godkänd
  • Krav:
    ≥20 N
  • Typ av ledare:
    • Typ av ledare och för ledararea:
      flertrådig 0,25 mm²
    • Typ av ledare och för ledararea:
      H05V-U0.5
  • Utvärdering:
    godkänd
  • Krav:
    ≥40 N
  • Typ av ledare:
    • Typ av ledare och för ledararea:
      H07V-U1.5
    • Typ av ledare och för ledararea:
      H07V-K1.5
    • Typ av ledare och för ledararea:
      AWG 16/1
    • Typ av ledare och för ledararea:
      AWG 16/19
  • Utvärdering:
    godkänd

Viktig hänvisningstext

IPC-konformitet
Konformitet: Produkterna utvecklas, tillverkas och levereras i enlighet med internationellt erkända standarder och normer, och uppfyller de egenskaper som garanteras i databladet resp. har designegenskaper i enlighet med IPC-A-610 "Klass 2". Övriga anspråk gällande produkterna kan bedömas på begäran.
Hänvisningstext

• Ytterligare färger på tryckknapparna finns på förfrågan.
• Manöverkraft för sliden max. 40 N
• Märkström relaterad till märkarea och min. antal poler.
• AEH med plastkrage enligt DIN 46228/4
• AEH utan plastkrage enligt DIN 46228/1
• P på ritningen = raster
• Märkdata avser respektive byggdel. Luft- och krypsträckor till andra byggdelar skall utformas i enlighet med de relevanta normerna.
• Kontaktpressningsform "A" för ändhylsor med krimpverktyg PZ 6/5 rekommenderas.
• Långtidsförvaring av produkten med medeltemperatur 50° C och maximal luftfuktighet 70 %, 36 månader
