LUF 10.00/09/90 5.0SN BK BX

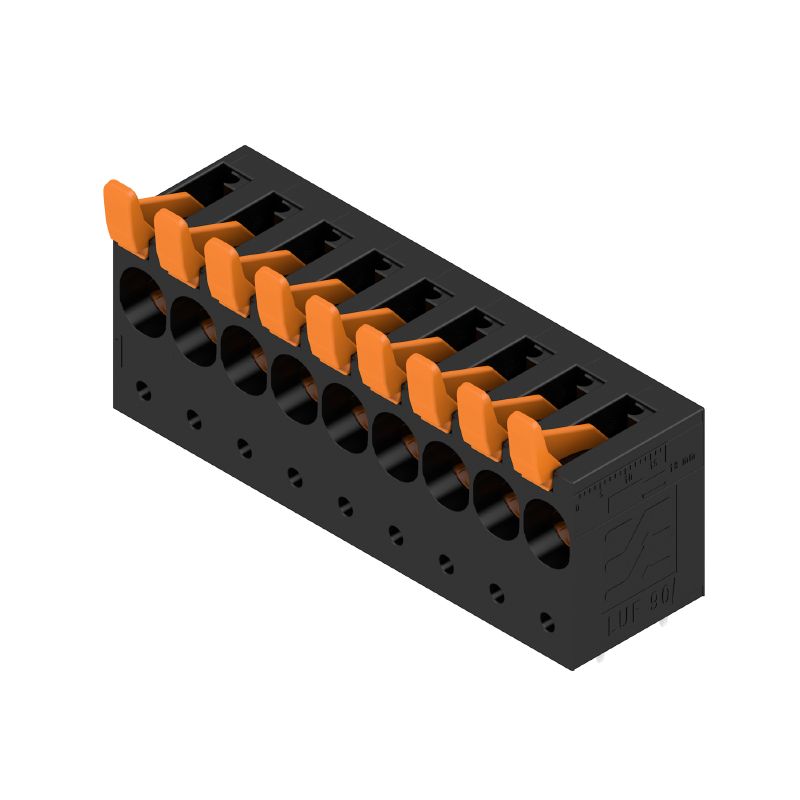

Obrázek výrobku
LUF 10.00/09/90 5.0SN BK BX
Obrázek výrobku
LUF 10.00/09/90 5.0SN BK BX
Dimensional drawing
LUF 10.00/09/90 5.0SN BK BX
Křivka odlehčení
LUF 10.00/09/90 5.0SN BK BX
Křivka odlehčení
LUF 10.00/09/90 5.0SN BK BX
Výhoda produktu
High stability through pin design
LUF 10.00/09/90 5.0SN BK BX
Obrázek výrobku
PUSH IN connection up to 16 mm²

LUF 10.00/09/90 5.0SN BK BX

Kretskortsplint, 10.00 mm, Antal poler: 9, 90°, Lödstiftlängd (l): 5 mm, förtennad, svart, PUSH IN med spak, Anslutningsområde, max. : 25 mm², Box

Produkt ID 1988670000
Download datablad Technická podpora Dokumenty ke stažení
Příslušenství 1 Příbuzné výrobky 12
Dopuszczenia Allmänna beställningsdata Размеры и массы Экологическое соответствие изделия System parameters Данные о материалах Провода, подходящие для подключения IEC 정격데이터 Jmenovité údaje podle CSA Jmenovité údaje podle UL 1059 패키징 Type tests Important note Obrázky produktů Classifications

Dopuszczenia

Jóváhagyások
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
ROHS
Shoda
UL File Number Search
[Web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Tanúsítvány száma (cURus)
E60693

Allmänna beställningsdata

Változat
Kretskortsplint, 10.00 mm, Antal poler: 9, 90°, Lödstiftlängd (l): 5 mm, förtennad, svart, PUSH IN med spak, Anslutningsområde, max. : 25 mm², Box
Rendelési szám
1988670000
Típus
LUF 10.00/09/90 5.0SN BK BX
GTIN (EAN)
4050118373271
Qty.
10 ks
Údaje výrobku
IEC: 1000 V / 101 A / 0.5 - 25 mm²
UL: 300 V / 61 A / AWG 18 - AWG 6
Balení
Box

Размеры и массы

Mélység
26,45 mm
Profondità (pollici)
1,041 inch
Magasság
47,03 mm
Height (inches)
1,852 inch
Height of lowest version
42,03 mm
Szélesség
91,58 mm
Šířka (v palcích)
3,606 inch
Nettó tömeg
96,858 g

Экологическое соответствие изделия

RoHS megfelelőségi állapot
Соответствует без исключения
REACH SVHC
Ne SVHC nad 0,1 wt%

System parameters

Famille de produits
OMNIMATE Power - seria LU
Technique de raccordement de conducteurs
PUSH IN with lever
Montage sur le circuit imprimé
Připojení pájením přetavením průchozím otvorem
Orientation de la sortie du conducteur
90°
Pas en mm (P)
10 mm
Raszter inch-ben (P)
0,394 "
Nombre de pôles
9
Numero di serie di poli
1
Juxtaposables côté client
Ne
Počet řad
1
Longueur du picot à souder (l)
5 mm
Forrasztótüske méretei
d = 1,2 mm
Osmiúhlý
Forrasztószem lyukátmérő (D)
1,6 mm
Forrasztószem lyukátmérő tűrés (D)
+ 0,1 mm
Forrasztótüskék száma pólusonként
4
Csavarhúzó éle
0,8 x 4,0
Délka odizolování
18 mm
L1 v mm
80 mm
L1 v palcích
3,15 "
Ochrana bezpečná proti dotyku dle normy DIN VDE 0470
IP20 zapojené/ IP10 nezapojené
Ochrana bezpečná proti dotyku dle normy DIN VDE 57 106
dotykově bezpečné s připojenými vodiči od 6 mm²
Stupeň krytí
IP20

Данные о материалах

Szigetelőanyag
Wemid (PA)
Szín
black
Colore elementi di azionamento
orange
Színskála (hasonló)
RAL 9011
Szigetelőanyag csoport
I
Kúszóútképzési összehasonlítási szám (CTI)
≥ 600
Classe d'infiammabilità UL 94
V-0
Érintkező alapanyaga
E-Cu
Érintkező anyaga
Slitina
Érintkező felület
pocínované
Forrasztott csatlakozás rétegszerkezete
4...6 µm Sn matný povrch
Skladovací teplota, min.
-40 °C
Skladovací teplota, max.
70 °C
Provozní teplota, min.
-40 °C
Provozní teplota, max.
120 °C

Провода, подходящие для подключения

Rögzítési tartomány, névleges csatlakozás, min.
0,5 mm²
Rögzítési tartomány, névleges csatlakozás, max.
25 mm²
Vezeték csatlakozási keresztmetszet AWG, min.
AWG 20
Vezeték csatlakozási keresztmetszet AWG, max.
AWG 4
Tömör, min. H05(07) V-U
0,5 mm²
Tömör, max. H05(07) V-U
16 mm²
Többeres, min. H07V-R
6 mm²
multifilare, max. H07V-R
25 mm²
Flexibilis, min. H05(07) V-K
0,5 mm²
Flexibilis, max. H05(07) V-K
25 mm²
műanyag galléros érvéghüvellyel, DIN 46228 pt 4, min.
0,5 mm²
műanyag galléros érvéghüvellyel, DIN 46228 pt 4, max.
16 mm²
érvéghüvellyel, DIN 46228 1. pont, min.
0,5 mm²
érvéghüvellyel, DIN 46228 pt 1, max.
16 mm²
Illesztőcsap az EN 60999 szerint a x b; ø
5,3 mm (B6)
Rögzíthető vezeték
  • Průřez připojení vodiče:
    • Typ:
      zapojeno tenkým vodičem
    • jmen.:
      2,5 mm²
  • vodičová koncovka:
    • Délka odizolování:
      • jmen.:
        20 mm
    • Doporučená dutinka na konci vodiče:
      9019180000
    • Délka odizolování:
      • jmen.:
        18 mm
    • Doporučená dutinka na konci vodiče:
      9004090000
  • Průřez připojení vodiče:
    • Typ:
      zapojeno tenkým vodičem
    • jmen.:
      4 mm²
  • vodičová koncovka:
    • Délka odizolování:
      • jmen.:
        20 mm
    • Doporučená dutinka na konci vodiče:
      9019210000
    • Délka odizolování:
      • jmen.:
        18 mm
    • Doporučená dutinka na konci vodiče:
      9004110000
  • Průřez připojení vodiče:
    • Typ:
      zapojeno tenkým vodičem
    • jmen.:
      6 mm²
  • vodičová koncovka:
    • Délka odizolování:
      • jmen.:
        20 mm
    • Doporučená dutinka na konci vodiče:
      0565700000
    • Délka odizolování:
      • jmen.:
        18 mm
    • Doporučená dutinka na konci vodiče:
      9004130000
  • Průřez připojení vodiče:
    • Typ:
      zapojeno tenkým vodičem
    • jmen.:
      10 mm²
  • vodičová koncovka:
    • Délka odizolování:
      • jmen.:
        21 mm
    • Doporučená dutinka na konci vodiče:
      0565800000
    • Délka odizolování:
      • jmen.:
        18 mm
    • Doporučená dutinka na konci vodiče:
      0379300000
  • Průřez připojení vodiče:
    • Typ:
      zapojeno tenkým vodičem
    • jmen.:
      16 mm²
  • vodičová koncovka:
    • Délka odizolování:
      • jmen.:
        21 mm
    • Doporučená dutinka na konci vodiče:
      0566000000
    • Délka odizolování:
      • jmen.:
        18 mm
    • Doporučená dutinka na konci vodiče:
      0375200000
  • Průřez připojení vodiče:
    • Typ:
      zapojeno tenkým vodičem
    • jmen.:
      1,5 mm²
  • vodičová koncovka:
    • Délka odizolování:
      • jmen.:
        20 mm
    • Doporučená dutinka na konci vodiče:
      0565600000
    • Délka odizolování:
      • jmen.:
        18 mm
    • Doporučená dutinka na konci vodiče:
      9004070000
Hivatkozási szöveg
Délka koncovek se vybírá v závislosti na produktu a jmenovitém napětí.
Vnější průměr plastové objímky by neměl být větší než rozteč (P)

IEC 정격데이터

표준에 따라 시험완료
IEC 60947-7-4
Névleges áram, min. pólusszám mellett (Tu = 20 °C)
101 A
Névleges áram, maximális pólusszám (Tu=20 °C)
101 A
Névleges áram, min. pólusszám (Tu=40°C)
101 A
Névleges áram, max. pólusszám mellett (Tu = 40 °C)
95 A
A túlfeszültségi osztály névleges feszültsége (szennyezettség mértéke II/2)
1 000 V
A túlfeszültségi osztály névleges feszültsége (szennyezettség mértéke III/2)
690 V
A túlfeszültségi osztály névleges feszültsége (szennyeződés mértéke III/3)
630 V
A túlfeszültségi osztály névleges lökőfeszültsége (szennyeződés mértéke II/2)
6 kV
A túlfeszültségi osztály névleges lökőfeszültsége (szennyeződés mértéke III/2)
6 kV
A túlfeszültségi osztály névleges lökőfeszültsége (szennyeződés mértéke III/3)
6 kV

Jmenovité údaje podle CSA

Tension nominale (groupe d'utilisation B / CSA)
300 V
Tension nominale (groupe d'utilisation C / CSA)
150 V
Tension nominale (groupe d'utilisation D / CSA)
600 V
Névleges áram (B felhasználási csoport / CSA)
61 A
Courant nominal (groupe d'utilisation C / CSA)
61 A
Courant nominal (groupe d'utilisation D / CSA)
5 A
Vezeték keresztmetszet, AWG, min.
AWG 18
Section de raccordement de câble AWG, max.
AWG 6

Jmenovité údaje podle UL 1059

Intézet (cURus)
CURUS
Tanúsítvány száma (cURus)
E60693
Névleges feszültség (B felhasználási csoport / UL 1059)
300 V
Névleges feszültség (C felhasználási csoport / UL 1059)
150 V
Tensione nominale (Gruppo D / UL 1059)
600 V
Névleges áram (B felhasználási csoport/ UL 1059)
61 A
Corrente nominale (Gruppo C / UL 1059)
61 A
Corrente nominale (Gruppo D / UL 1059)
5 A
Sezione di collegamento cavo AWG, min.
AWG 18
Vezeték keresztmetszet, AWG, max.
AWG 6
Odkaz na hodnoty pro schválení
Specifikace jsou maximální hodnoty, podrobnosti viz příslušná certifikace.

패키징

Csomagolás
Box
VPE hosszúság
328 mm
VPE szélesség
96 mm
VPE magasság
54 mm

Type tests

Teszt: Jelölések tartóssága
  • Standard:
    IEC 60947-1 section 8.2.4.5.1 / 06.07, IEC 60512-1-1:2002-02
  • Test:
    mark of origin, type identification, pitch, durability, stripping length
  • Evaluation:
    available
Teszt: Rögzíthető keresztmetszet
  • Standard:
    IEC 60999-1, oddíl 7 a 9.1 / 11.99, IEC 60947-1, oddíl 8.2.4.5.1 / 03.11
  • Typ vodiče:
    • Typ vodiče a průřez vodiče:
      pevný 0,5 mm²
    • Typ vodiče a průřez vodiče:
      splétaný 0,5 mm²
    • Typ vodiče a průřez vodiče:
      pevný 16 mm²
    • Typ vodiče a průřez vodiče:
      splétaný 16 mm²
    • Typ vodiče a průřez vodiče:
      H07V-U16
    • Typ vodiče a průřez vodiče:
      H07V-U6
    • Typ vodiče a průřez vodiče:
      H07V-K16
    • Typ vodiče a průřez vodiče:
      AWG 4
  • Vyhodnocení:
    vyhovělo
Vezetékek sérülésének és véletlen meglazulásának vizsgálata
  • Standard:
    IEC 60999-1, oddíl 9.4 / 11.99
  • Požadavek:
    0,3 kg
  • Typ vodiče:
    • Typ vodiče a průřez vodiče:
      AWG 20/1
    • Typ vodiče a průřez vodiče:
      AWG 20/19
    • Typ vodiče a průřez vodiče:
      H05V-U0,5
    • Typ vodiče a průřez vodiče:
      H05V-K0,5
  • Vyhodnocení:
    vyhovělo
  • Požadavek:
    2,9 kg
  • Typ vodiče:
    • Typ vodiče a průřez vodiče:
      H07V-U16
    • Typ vodiče a průřez vodiče:
      H07V-K16
  • Vyhodnocení:
    vyhovělo
  • Požadavek:
    4,5 kg
  • Typ vodiče:
    • Typ vodiče a průřez vodiče:
      AWG 4/7
    • Typ vodiče a průřez vodiče:
      AWG 4/19
  • Vyhodnocení:
    vyhovělo
Kihúzási vizsgálat
  • Standard:
    IEC 60999-1, oddíl 9.5 / 11.99
  • Požadavek:
    ≥20 N
  • Typ vodiče:
    • Typ vodiče a průřez vodiče:
      AWG 20/1
    • Typ vodiče a průřez vodiče:
      AWG 20/19
    • Typ vodiče a průřez vodiče:
      H05V-U0,5
    • Typ vodiče a průřez vodiče:
      H05V-K0,5
  • Vyhodnocení:
    vyhovělo
  • Požadavek:
    ≥100 N
  • Typ vodiče:
    • Typ vodiče a průřez vodiče:
      H07V-U16
    • Typ vodiče a průřez vodiče:
      H07V-K16
  • Vyhodnocení:
    vyhovělo
  • Požadavek:
    ≥ 135 N
  • Typ vodiče:
    • Typ vodiče a průřez vodiče:
      AWG 4/7
    • Typ vodiče a průřez vodiče:
      AWG 4/19
  • Vyhodnocení:
    vyhovělo

Important note

IPC megfelelőség
Conformity: The products are developed, manufactured and delivered according international recognized standards and norms and comply with the assured properties in the data sheet resp. fulfill decorative properties in accordance with IPC-A-610 "Class 2". Further claims on the products can be evaluated on request.
Megjegyzések
  • Další varianty na vyžádání
  • Jmenovitý proud související se jmenovitým průřezem a min. počtem pólů.
  • Dutinka bez plastového límce podle normy DIN 46228/1
  • Dutinka s plastovým límcem podle normy DIN 46228/4
  • P na nákresu = rozteč
  • Jmenovité údaje se vztahují pouze k samotné komponentě. Vzdálenosti odstupů a povrchových svodů mezi jednotlivými komponentami musí být navrženy v souladu s normou příslušné aplikace.
  • Testovací bod lze použít pouze jako bod na dodávku potenciálu.
  • Jednopoziční svorkovnici PCB lze použít pro napětí do 1500 V (DC) a 1000 V (AC). V aplikaci by měly být dodrženy příslušné standardy zařízení a odpovídající mezery a povrchové vzdálenosti
  • Dlouhodobé uložení produktu s průměrnou teplotou 50 °C a průměrnou vlhkostí 70 %, 36 měsíců


Obrázky produktů

Název ilustrace 05
Křivka odlehčení

Classifications

ETIM 8.0
EC002643
ETIM 9.0
EC002643
ETIM 10.0
EC002643
ECLASS 14.0
27-46-01-01
ECLASS 15.0
27-46-01-01
