MHS 5/03 V T3 B T

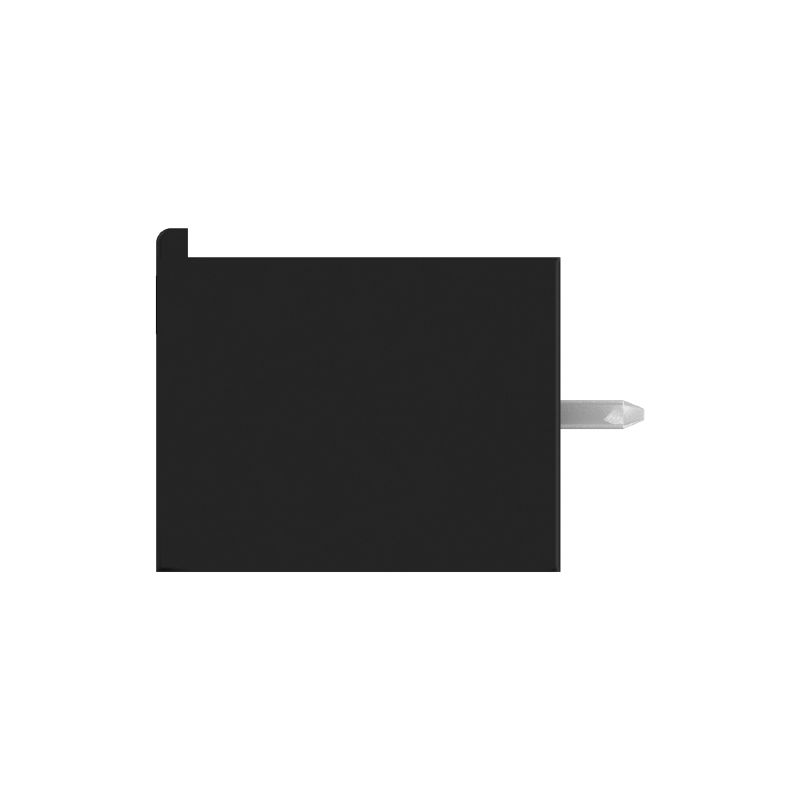

Illustrazione del prodotto
MHS 5/03 V T3 B T
Illustrazione del prodotto
MHS 5/03 V T3 B T
Dimensional drawing
MHS 5/03 V T3 B T
MHS 5/03 V T3 B T

MHS 5/03 V T3 B T

Connettore per circuito stampato, Connettore maschio, Collegamento a saldare THT/THR, Passo in mm (P): 5.00 mm, Numero di poli: 3, 180°, Tube

N. articolo 8000072430
Download foglio dati Supporto ingegneristico Download dei prodotti
È la controparte di 3 Prodotti correlati 11
Approvals Dati generali per l’ordinazione Dimensions and weights Temperature Conformità ambientale del prodotto Specifiche di sistema Dati del materiale Märkdata enligt IEC Dati di dimensionamento sec. UL 1059 Nota importante Classificazioni

Approvals

Dopuszczenia
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
ROHS
Conforme
UL File Number Search
[Sito web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Nr certyfikatu (cURus)
E60693

Dati generali per l’ordinazione

Wersja
Connettore per circuito stampato, Connettore maschio, Collegamento a saldare THT/THR, Passo in mm (P): 5.00 mm, Numero di poli: 3, 180°, Tube
Nr zam.
8000072430
Typ
MHS 5/03 V T3 B T
GTIN (EAN)
4064675422983
Ilość
33 Pezzo
Parametri prodotto
IEC: 400 V / 25.3 A
UL: 300 V / 18.5 A
Imballaggio
Tube

Dimensions and weights

Głębokość
11,9 mm
Głębokość (cale)
0,469 inch
Wysokość
17,2 mm
Altezza (pollici)
0,677 inch
Altezza minima
14 mm
Szerokość
16,38 mm
Larghezza (pollici)
0,645 inch
Masa netto
3,422 g

Temperature

Temperatura otoczenia
-50 °C…125 °C

Conformità ambientale del prodotto

Status zgodności z dyrektywą RoHS
Conforme senza esenzione
REACH SVHC
No SVHC superiori a 0,1 wt%

Specifiche di sistema

Rodzina produktów
OMNIMATE 4.0
Rodzaj przyłącza
Collegamento al circuito stampato
montaż na płytce drukowanej
Collegamento a saldare THT/THR
Raster w mm (P)
5 mm
Raster w calach (P)
0,197 "
kąt odejścia
180°
Liczba biegunów
3
liczba kołków lutowanych na biegun
1
Długość kołka lutowniczego (l)
3,2 mm
Wymiary kołka lutowniczego
1,0 x 1,0 mm
Średnica otworu oczka lutowniczego (D)
1,4 mm
Tolleranza diametro di equipaggiamento (D)
+ 0,1 mm
L1 in mm
10 mm
L1 in pollici
0,394 "
quantità di file
1
Numero di serie di poli
1
Protezione da contatto accidentale DIN VDE 57 106
Protezione per le dita sopra il circuito stampato
Protezione da contatto accidentale secondo DIN VDE 0470
IP 20
Grado di protezione
IP20
Resistenza di passaggio
≤5 mΩ
Cicli di inserimento
≥ 25
Forza di innesto/polo, max.
8,5 N
Forza d'estrazione/polo, max.
8,5 N

Dati del materiale

Materiał izolacyjny
PA 9T
Barwny
nero
Tabela kolorów (podobny)
RAL 9011
grupa materiałów izolacyjnych
I
Porównywalny wskaźnik śledzenia (CTI)
≥ 600
Moisture Level (MSL)
1
Classe d'infiammabilità UL 94
V-0
podstawowy materiał styku
CuMg
Materiał styków
Lega in rame
Powierzchnia styku
stagnato
Tipo di stagnatura
opaco
Temperatura di magazzinaggio, min.
-25 °C
Temperatura di magazzinaggio, max.
55 °C
Temperatura d'esercizio , min.
-50 °C
Temperatura d'esercizio , max.
100 °C

Märkdata enligt IEC

przetestowane zgodnie z normą
IEC 60664-1
IEC 61984
Prąd znamionowy, min. liczba biegunów (Tu=20°C)
25,3 A
Prąd znamionowy, maks. liczba biegunów (Tu=20°C)
20,8 A
Prąd znamionowy, min. liczba biegunów (Tu=40°C)
21,8 A
Prąd znamionowy, maks. liczba biegunów (Tu=40°C)
18 A
napięcie znamionowe przy kat. przepięć/stopniu zanieczyszczenia II/2
400 V
napięcie znamionowe przy kat. przepięć/stopniu zanieczyszczenia III/2
320 V
napięcie znamionowe przy kat. przepięć/stopniu zanieczyszczenia III/3
250 V
znamionowe napięcie udarowe przy kat. przepięć/stopniu zanieczyszczenia II/2
4 kV
znamionowe napięcie udarowe przy kat. przepięć/stopniu zanieczyszczenia III/2
4 kV
znamionowe napięcie udarowe przy kat. przepięć/stopniu zanieczyszczenia III/3
4 kV
Odstęp izolacyjny po izolacji, min.
5,4 mm
Odstęp izolacyjny powietrzny, min.
4 mm

Dati di dimensionamento sec. UL 1059

Instytut (cURus)
CURUS
Nr certyfikatu (cURus)
E60693
Napięcie znamionowe (grupa użytkowa B / UL 1059)
300 V
Napięcie znamionowe (grupa użytkowa D / UL 1059)
300 V
Tensione nominale (Gruppo F / UL 1059)
420 V
Prąd znamionowy (grupa użytkowa B / UL 1059)
18,5 A
Prąd znamionowy (grupa użytkowa D / UL 1059)
10 A
Odniesienie do wartości znamionowych
Le specifiche indicano i valori massimi, per i dettagli fare riferimento al certificato di conformità.

Nota importante

Zgodność IPC
Conformità: i prodotti sono sviluppati, prodotti e forniti secondo standard e normative internazionali riconosciuti, sono conformi alle caratteristiche indicate nel foglio dati e soddisfano le caratteristiche decorative in accordo con IPC-A-610 "Classe 2". Ulteriori richieste relative al prodotto potranno essere valutate su richiesta.
Uwagi

• Corrente nominale relativa alla sezione nominale e al numero min. di poli
• P su disegno = passo
• I dati di dimensionamento si riferiscono ai singoli componenti. Per le distanze in aria e superficiali rispetto agli altri componenti, fare riferimento alle relative norme in funzione dell'applicazione.
• Diametro del foro di equipaggiamento D = 1,4+0,1 mm
• In conformità alla norma IEC 61984, i connettori OMNIMATE sono connettori senza potere di interruzione (COC). Durante l'uso designato non è consentito innestare o disinnestare connettori sotto tensione o sotto carico
• Stoccaggio a lungo termine del prodotto con una temperatura media di 50 °C e un’umidità massima del 70 %, 36 mesi

Classificazioni

ETIM 8.0
EC002637
ETIM 9.0
EC002637
ETIM 10.0
EC002637
ECLASS 14.0
27-46-02-01
ECLASS 15.0
27-46-02-01
