SAIE-M8S-4-0.5U-FP-M8
SAIE-M8S-4-0.5U-FP-M8
Schéma
SAIE-M8S-4-0.5U-FP-M8
Schéma des pôles
Male
SAIE-M8S-4-0.5U-FP-M8

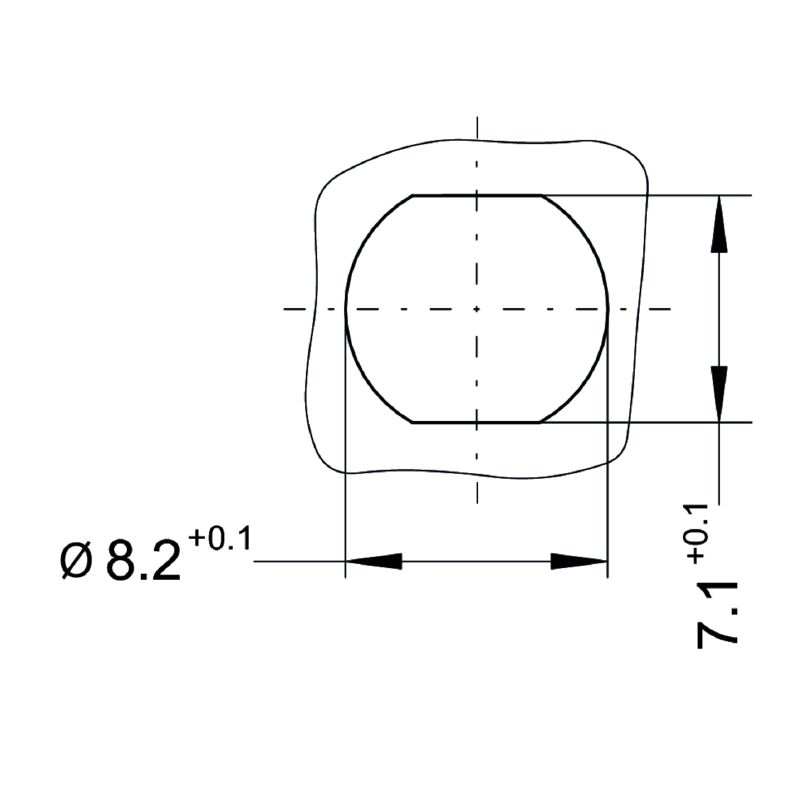

Découpe de montage

SAIE-M8S-4-0.5U-FP-M8

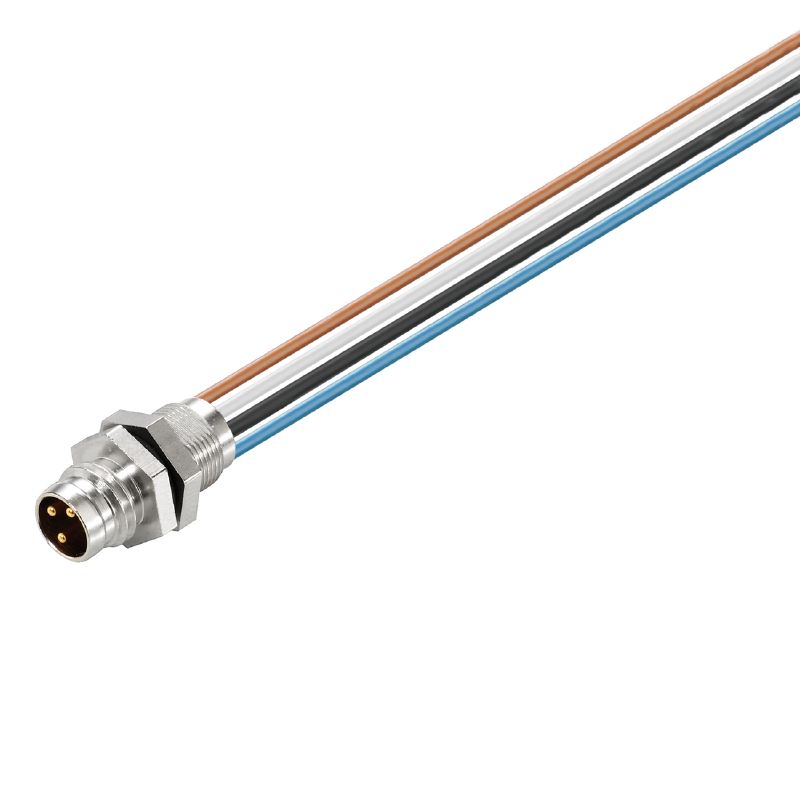

Connecteurs à équiper, M8 thread, Mâle, droit, Filetage de montage: M8, Nombre de pôles: 4, Longueurs de câbles / brins: 0.5 m

Référence produit 1078720000
Fiche technique Soutien à l'ingénierie Téléchargements de produits
Autres produits de la même gamme 5
Informations générales de commande Dimensions et poids Conformité environnementale du produit Caractéristiques électriques - connecteurs débrochables à équiper Normes Caractéristiques générales Classifications Agréments

Informations générales de commande

Version
Connecteurs à équiper, M8 thread, Mâle, droit, Filetage de montage: M8, Nombre de pôles: 4, Longueurs de câbles / brins: 0.5 m
Référence
1078720000
Type
SAIE-M8S-4-0.5U-FP-M8
GTIN (EAN)
4032248840618
Qté.
1  Pièce

Dimensions et poids

Poids net
12  g

Conformité environnementale du produit

Statut de conformité RoHS
Conforme
REACH SVHC
Lead 7439-92-1
SCIP
ebf89fc8-a87f-4691-b87a-dfb9921774b4

Caractéristiques électriques - connecteurs débrochables à équiper

Codage
aucune
Courant nominal
4  A
Cycles d'enfichage
≥ 100
Degré de protection
IP67
Vissé
Matériau de base du boîtier
Laiton
nickelé
Nombre de pôles
4
Plage de températures du coffret
-30...+90 °C
Presse-étoupes
M 8
Surface du contact
doré
Tension nominale
30  V
Type de raccordement
Mâle

Normes

Norme de connecteur
IEC 61076-2-104

Caractéristiques générales

Codage
aucune
Courant nominal
4  A
Cycles d'enfichage
≥ 100
Degré de protection
IP67
Vissé
Diamètre extérieur du conducteur
-
Filetage de montage
M8
Filetage du raccordement
M8 thread
Longueur du câble
0,5  m
Longueurs de câbles / brins
0,5  m
Matériau
PVC
Matériau de base du boîtier
Laiton
nickelé
Nombre de pôles
4
Plage de températures du coffret
-30...+90 °C
Presse-étoupes
M 8
Raccordement 1
M8
Raccordement 2
Flying wires
Section du conducteur
0,25  mm²
Surface du contact
doré
Tension nominale
30  V
Tension nominale
60 V (3 pôles) / 30 V (4 pôles)
Type de raccordement
Mâle

Classifications

ETIM 6.0
EC002635
ETIM 7.0
EC003570
ETIM 8.0
EC003570
ETIM 9.0
EC003570
ETIM 10.0
EC003570
ECLASS 9.0
27-44-01-03
ECLASS 9.1
27-44-01-03
ECLASS 10.0
27-44-01-03
ECLASS 11.0
27-44-01-03
ECLASS 12.0
27-44-01-03
ECLASS 13.0
27-44-01-03
ECLASS 14.0
27-44-01-03
ECLASS 15.0
27-44-01-03

Agréments

ROHS
Conforme
