SAIH-SLL-3X0,75-8X0,34-100
SAIH-SLL-3X0,75-8X0,34-100

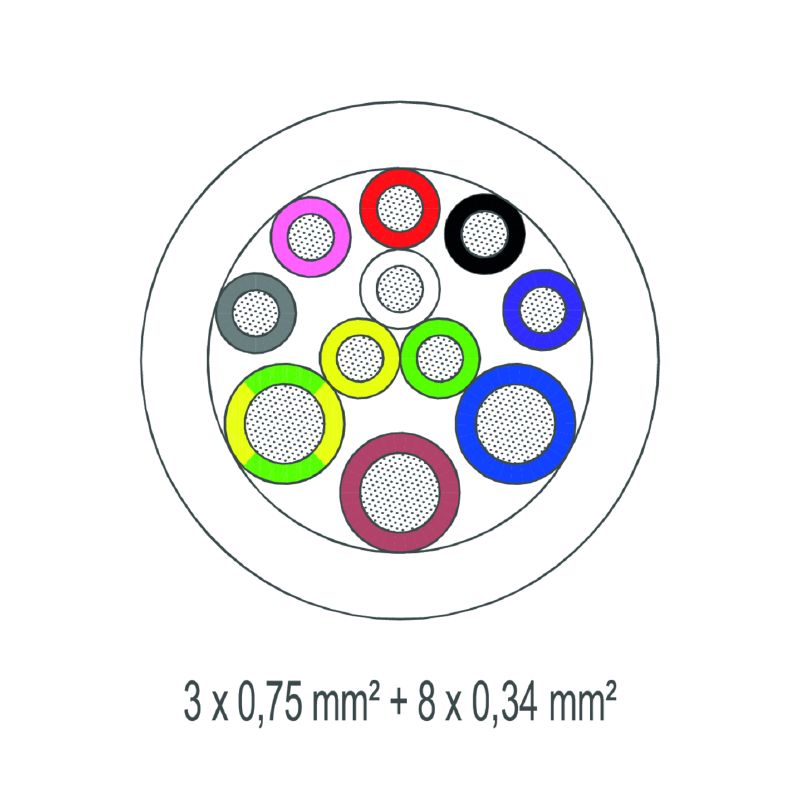

Detailní výkres

SAIH-SLL-3X0,75-8X0,34-100

Vedení senzoru/aktoru, Počet pólů: 11, 100 m, Stíněný: Ne, LED: Ne, Materiál pláště: PUR, Halogen: Ne

ID výrobku 2764930000
Stáhnout datový list Technická podpora
Příslušenství 2 Příbuzné výrobky 8
Osvědčení Všeobecné objednací údaje Rozměry a hmotnosti Shoda produktu s prostředím Caractéristiques techniques câble Klasifikace

Osvědčení

Agréments
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
ROHS
Shoda

Všeobecné objednací údaje

Version
Vedení senzoru/aktoru, Počet pólů: 11, 100 m, Stíněný: Ne, LED: Ne, Materiál pláště: PUR, Halogen: Ne
Référence
2764930000
Type
SAIH-SLL-3X0,75-8X0,34-100
GTIN (EAN)
4064675031178
Množství
1 ks
Balení
na plastové cívce

Rozměry a hmotnosti

Čistá hmotnost
85,96 g

Shoda produktu s prostředím

Statut de conformité RoHS
V souladu bez výjimky
REACH SVHC
Ne SVHC nad 0,1 wt%

Caractéristiques techniques câble

noir
Accélération
5 m/s²
Blindé
Nem
Codage couleur
Fehér
Zöld
Zöld / sárga
Sárga
Szürke
Pink
Piros
Fekete
Ibolyaszín
Kék
Barna
Codage de couleur (section du conducteur)
  • Wire cross-section:
    3 x 0.75 mm²
  • Цветовая кодировка:
    blå
  • Ledararea:
    8 x 0.34 mm²
  • Colour coding:
    bílá
Cycles de courbure
2 mil.
Diamètre extérieur
7.7 mm ± 0.3 mm
Gaine selon UL AWM
21198 (80 °C / 300 V)
Halogène
Ne
Isolation
TPM
Longueur du câble
100 m
Matériau de la gaine
PUR
Nombre de conducteurs
11
Nombre de pôles
11
Plage de température, en mouvement
-25...80 °C
Plage de température, fixe
-50...80 °C
Rayon de courbure, min., fixe
5x průměr kabelu
Rayon de courbure, mobile
10 x průměr kabelu
Résistance de soudage
Ne
Résistance à la torsion
0 °/m
Section max. du conducteur (Impression/en ligne)
3 x 0,75 mm² + 8 x 0,34 mm²
Tenue aux huiles
Yes
Tropicalisé (résistant aux perles de soudure)
Ne
Utilisation sur chaîne porte-câbles
Ano
Vitesse
200 m/s

Klasifikace

ETIM 8.0
EC003250
ETIM 9.0
EC003250
ETIM 10.0
EC003250
ECLASS 14.0
27-06-01-06
ECLASS 15.0
27-06-01-06
