SAIL-M12BG-5-20TYV

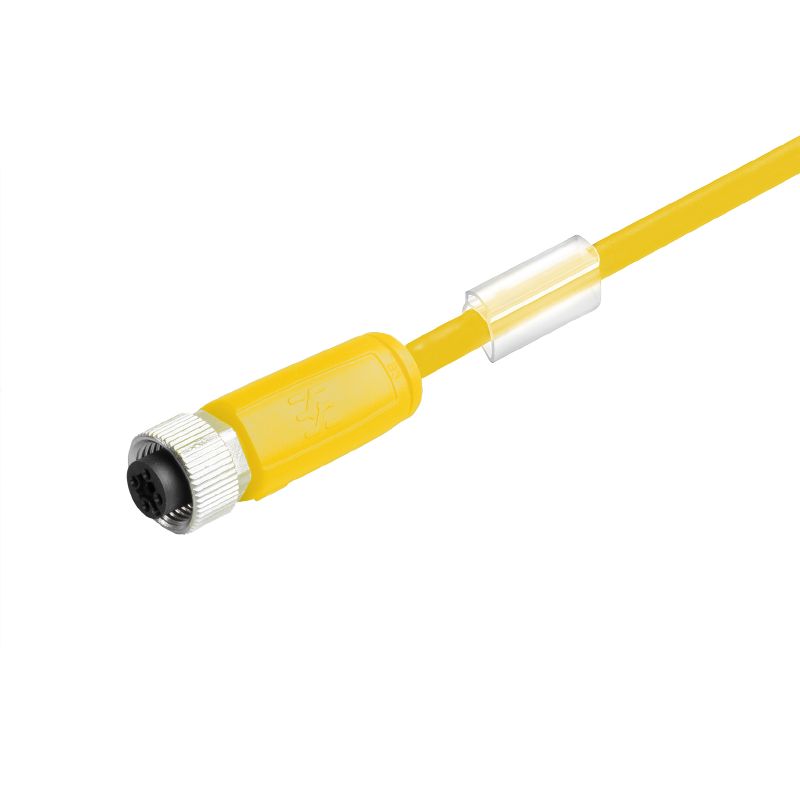

제품 이미지
SAIL-M12BG-5-20TYV
상세 도면
SAIL-M12BG-5-20TYV
치수 도면
Straight socket
SAIL-M12BG-5-20TYV
폴 계획
M12 = A-coded
SAIL-M12BG-5-20TYV
배선도
SAIL-M12BG-5-20TYV
이상적 툴: Screwty ® (토크 기능 탑재)
Light, securely screwed-in round plug-in connectors. Screwty set DM / VPE: 1 / Order No.: 1920000000 Adapters: M12, M12 F, M8, M8 F

SAIL-M12BG-5-20TYV

Sensor/actuator line, M12, Number of poles : 5, 20 m, Female socket, straight, Shielded: No, LED: No, Sheath material: PUR, Halogen: No

항목 번호 2812752000
데이터 시트 다운로드 Supporto ingegneristico
관련 제품 10
General ordering data Dimensiones y pesos Environmental Product Compliance 케이블의 기술 사양 일반 기술 데이터 전기 속성 Obecné standardy Standardy Plug, left Plug, right Clasificaciones

General ordering data

버전
Sensor/actuator line, M12, Number of poles : 5, 20 m, Female socket, straight, Shielded: No, LED: No, Sheath material: PUR, Halogen: No
주문 번호
2812752000
유형
SAIL-M12BG-5-20TYV
GTIN(EAN)
4099987834247
Cantidad
1 Pieza

Dimensiones y pesos

Peso neto
720 g

Environmental Product Compliance

RoHS 준수 상태
Compliant with exemption
RoHS 면제(해당되거나 알려진 경우)
6c
REACH SVHC
Lead 7439-92-1
SCIP
1c533b66-fcff-4da5-b89f-fd55fbf5cb55

케이블의 기술 사양

UL AWM 방식 규격 외부 클래딩
20233 (80 °C / 300 V)
UL AWM 방식 규격 코어
10995 (80 °C / 300 V)
구부림 반경, 최소, 고정
4 x 케이블 직경
구부림 반경, 최소, 이동
7.5 x 케이블 직경
구부림 주기
10 Mio
구성 가능 케이블 길이
아니요
무 LABS
예
비틀림 저항
360 °/m
비틀림 지점 휨 주기
> 5 Mio.
오일 저항
IEC 60811:404 규격 적합
온도 범위, 고정
-30...105 °C
온도 범위, 이동
-40...105 °C
와이어 개수
5
외경
5.2 mm ± 0.2 mm
외피 색상
Žlutá
외피 재질
PUR
용접 비드 내성
Ano
용접 스파크 저항
Ano
절연
TPE
조사 교차결합
Ne
차폐
Ne
컬러 코딩
hnědá
bílá
modrá
černá
šedá
케이블 길이
20 m
케이블 재질
PUR
케이블 캐리어에 적합
Yes
코어 단면적
0.34 mm²
폴 수
5
하이브리드 케이블
No
할로겐
No
화염 내성
in accordance with IEC 60332-1-2

일반 기술 데이터

AF 사이즈
12 mm
LED
아니요
결선 나사산
M12
공칭 전압
60 V
나사선 링 재질
주조 아연
버전
암형 소켓, 직선
보호 등급
IP65
IP66
IP67
IP68
스크류된 경우
접점 재질
Slitina mědi
접점 표면
Pozlacené
정격 전류
4 A
조임 토크
M12: 0,8 - 1,2 Nm
코딩
A-coded
하우징 기본 재질
PUR
하우징의 온도 범위
-25…+85 °C

전기 속성

공칭 전압
60 V

Obecné standardy

커넥터 표준
IEC 61076-2-101

Standardy

커넥터 표준
IEC 61076-2-101

Plug, left

플러그 좌측
M12, A-coded, Number of poles: 5, male contact, straight, plug, unshielded

Plug, right

플러그 우측
Free conductor end

Clasificaciones

ETIM 8.0
EC001855
ETIM 9.0
EC001855
ETIM 10.0
EC001855
ECLASS 14.0
27-06-03-11
ECLASS 15.0
27-06-03-11
