SAIL-M12G-8S3.0U
SAIL-M12G-8S3.0U
Profilritning
SAIL-M12G-8S3.0U
Polschema
M12 = A-coded
SAIL-M12G-8S3.0U
Kopplingsbild
SAIL-M12G-8S3.0U
Det idealiska verktyget: Screwty ® med momentfunktion
Light, securely screwed-in round plug-in connectors. Screwty set DM / VPE: 1 / Order No.: 1920000000 Adapters: M12, M12 F, M8, M8 F

SAIL-M12G-8S3.0U

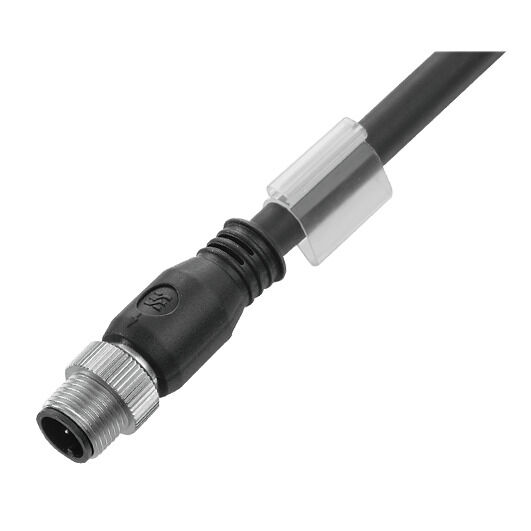

Sensor/Aktuator-Ledning, En ände utan kontakt, M12, Antal poler : 8, 3 m, Stift, rakt, Skärmad: Ja, LED: Nej, Mantelmaterial: PUR, Halogener: Nej

Produkt-ID 1279430300
Ladda ner datablad Teknisk support Nedladdningar av produkter
Tillbehör 6 Använda produkter 8
Godkännanden Allmänna beställningsdata Mått och vikter Miljööverenstämmelse för produkt Tekniska data för kabel Allmänna tekniska data Elektriska egenskaper Allmänna standarder Normer Kontakt vänster Kontakt höger Klassificeringar

Godkännanden

Godkännanden
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319222/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319228/-S800/-T1z1mm-S80)
ROHS
Uppfyllelse
UL File Number Search
[UL-webbplats](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Certifikat-Nr. (cULus)
E307231

Allmänna beställningsdata

Utförande
Sensor/Aktuator-Ledning, En ände utan kontakt, M12, Antal poler : 8, 3 m, Stift, rakt, Skärmad: Ja, LED: Nej, Mantelmaterial: PUR, Halogener: Nej
Art.nr.
1279430300
Typ
SAIL-M12G-8S3.0U
GTIN (EAN)
4050118076820
Förp.
1 items

Mått och vikter

Nettovikt
176 g

Miljööverenstämmelse för produkt

RoHS-kompatibilitetsstatus
Kompatibel med undantag
RoHS-undantag (om tillämpligt/känt)
6c
REACH SVHC
Lead 7439-92-1
SCIP
e8d8af70-4c85-4483-bc8c-9bc5b598e2a9

Tekniska data för kabel

Acceleration
5 m/s²
Alogeni
Nej
Antal poler
8
Bending cycles
1 milj
Bending radius, min., stationary
5 x kabeldiameter
Bestrålning tvärbunden
Nej
Beständighet mot svetsgnistor
Nej
Cable length
3 m
Färkodning
blå
röd
vit
brun
grön
gul
grå
rosa
hastighet
100 m/s
Isolamento
PP
Konfigurerbar kabellängd
Nej
Mantel i enlighet med UL AWM-stil
20549 (80 °C / 300 V)
Mantelmaterial
PUR
promień zgięcia min., ruchomy
12 x kabeldiameter
Section du conducteur
0,25 mm²
Sheathing colour
svart
Säker mot svetsstänk
Nej
Temperaturområde, fast lagd
-40...80 °C
Temperaturområde, rörligt
-25...80 °C
Utilisation sur chaîne porte-câbles
Ja
Vridtålighet
360 °/m
Ytterdiameter
6.3 mm ± 0.2 mm
árnyékolt
Ja

Allmänna tekniska data

Anslutningsgänga
M12
Anslutningsvridmoment
M12: 1.0 Nm
bockad
Nej
Isolationsmotstånd
108 Ω
Kapslingsmaterial
PUR
Kodering
A-kodad
Kontaktyta
förgylld
LED
Nej
Material låsring
Mässing, förnicklad
Märkström
2 A
Nedsmutsningsgrad
3
Nominell spänning
30 V
Nyckelbredd
13 mm
Skyddsklass
IP67
i åtdraget tillstånd
IP 65
IP66
Stickcykler
≥ 100
Temperaturområde kapsling
-40 … +85 ° C
Utförande
Stift, rakt

Elektriska egenskaper

Isolationsmotstånd
108 Ω
Nominell spänning
30 V

Allmänna standarder

Certificate no. (cULus)
E307231
Connector standard
IEC 61076-2-101

Normer

Connector standard
IEC 61076-2-101

Kontakt vänster

Stickkontakt vänster
M12, A-kodad, IP67, hankontakt, rak, Plast, skärmade

Kontakt höger

Stickkontakt höger
fri ledarände

Klassificeringar

ETIM 8.0
EC001855
ETIM 9.0
EC001855
ETIM 10.0
EC001855
ECLASS 14.0
27-06-03-11
ECLASS 15.0
27-06-03-11
