SAIL-M12G-S3-10P
SAIL-M12G-S3-10P
Rysunek wymiarowy
SAIL-M12G-S3-10P
Schemat biegunów
SAIL-M12G-S3-10P
Schemat połączeń
SAIL-M12G-S3-10P
Idealne narzędzie: Screwty ® z regulacją momentu obrotowego
Light, securely screwed-in round plug-in connectors. Screwty set DM / VPE: 1 / Order No.: 1920000000 Adapters: M12, M12 F, M8, M8 F

SAIL-M12G-S3-10P

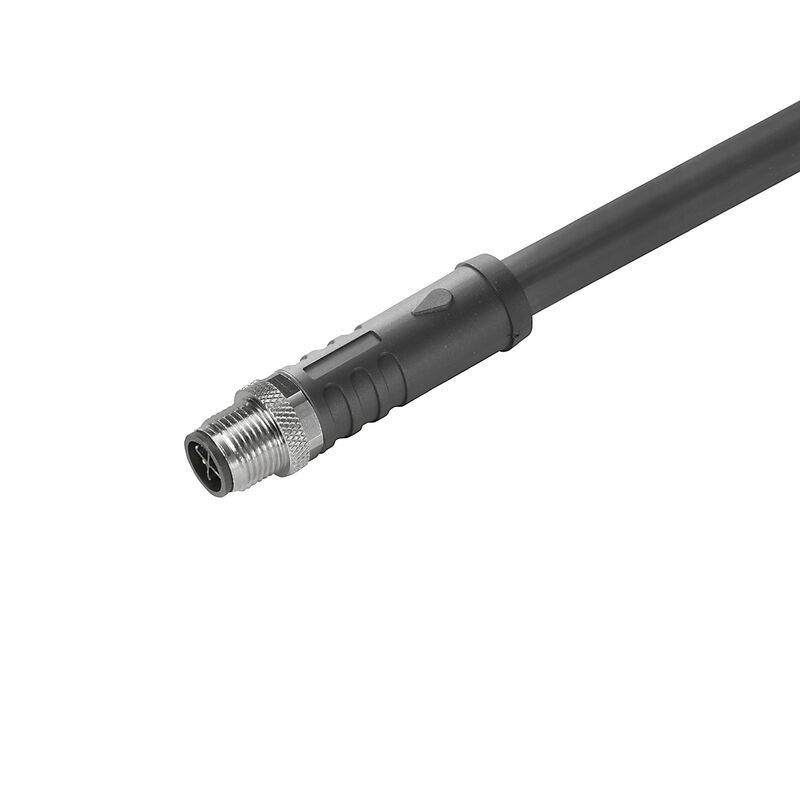

Przewód zasilający, Jeden koniec bez złącza, M12, Liczba biegunów : 3 (2 + PE), 10 m, złącze męskie, proste, Ekranowane: Nie, LED: Nie, Materiał płaszcza: PUR, Halogenki: Nie

Nr. produktu 2706681000
Pobierz kartę katalogową
Produkty pokrewne 4
Dopuszczenia Ogólne dane zamówieniowe Abmessungen und Gewichte Zgodność produktu z wymogami środowiska naturalnego Specyfikacje techniczne kabla Dane ogólne techniczne Właściwości elektryczne Standardy ogólne wtyki lewe wtyki prawe Klasyfikacje

Dopuszczenia

Dopuszczenia
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/0d1637a4-c7dd-4915-8bc8-4c9de8d8b393/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
ROHS
Zgodny
UL File Number Search
[Witryna UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Nr certyfikatu (cULus)
E310075

Ogólne dane zamówieniowe

Wersja
Przewód zasilający, Jeden koniec bez złącza, M12, Liczba biegunów : 3 (2 + PE), 10 m, złącze męskie, proste, Ekranowane: Nie, LED: Nie, Materiał płaszcza: PUR, Halogenki: Nie
Nr zam.
2706681000
Typ
SAIL-M12G-S3-10P
GTIN (EAN)
4050118741377
Ilość
1 szt.

Abmessungen und Gewichte

Masa netto
945 g

Zgodność produktu z wymogami środowiska naturalnego

Status zgodności z dyrektywą RoHS
Zgodne, z wyłączeniem
Wyłączenie RoHS (w przypadkach, w których ma to zastosowanie / jest znane)
6c
REACH SVHC
Lead 7439-92-1
SCIP
e8d8af70-4c85-4483-bc8c-9bc5b598e2a9

Specyfikacje techniczne kabla

Accelerartion
5 m/s²
Bending radius, min., moving
7,5 x średnica kabla
Bending radius, min., stationary
4 x średnica kabla
Cable length
10 m
Color de revestimiento
czarny
Cykle gięcia
10 mln
Kodowanie kolorami
niebieski
brązowy
zielony / żółty
Konfigurowalna długość kabla
Nie
Liczba biegunów
3 (2 + PE)
Materiał płaszcza
PUR
Odporne na ściegi spawalnicze
Nie
Odporność na iskry spawalnicze
Nie
PE function
Tak
Prędkość
5 m/s
Sieciowane radiacyjnie
Nie
Zakres temperatur, stały
-50...80 °C
Zakres temperatur, zmienny, min. / maks.
-40...80 °C
Zewnętrzna okładzina zgodnie z UL AWM style
20234 (80 °C / 1000 V)
Średnica zewnętrzna
8.5 mm ± 0.3 mm
Возможно использование с троссом для протяжки
Tak
Галогены
Nie
Изоляция
PP
Поперечное сечение жилы
1,5 mm²
Экранированный
Nie

Dane ogólne techniczne

Cykle wpinania
≥ 100
kodowanie
S-coded
LED
Nie
Moment dokręcający
M12: 1.0 Nm
Napięcie znamionowe
600 V
Opór izolacji
108 Ω
Podstawowy materiał obudowy
PUR
Powierzchnia styku
pozłacany
rozmiar klucza
13 mm
Stopień ochrony
IP67
po wkręceniu
Stopień zanieczyszczenia
3
Wykonanie
złącze męskie, proste
Zakres temperatury obudowy
-40 - +85 °C
Znamionowe natężenie prądu
12 A
Ścieżka połączenia
M12

Właściwości elektryczne

Napięcie znamionowe
600 V
Opór izolacji
108 Ω

Standardy ogólne

Certificate no. (cULus)
E310075

wtyki lewe

Wtyk po lewej
M12, Kodowanie S, IP67, styk męski, prosty, Tworzywo sztuczne, nieekranowane

wtyki prawe

Wtyk po prawej
Wolny koniec przewodu

Klasyfikacje

ETIM 8.0
EC001855
ETIM 9.0
EC001855
ETIM 10.0
EC001855
ECLASS 14.0
27-06-03-11
ECLASS 15.0
27-06-03-11
