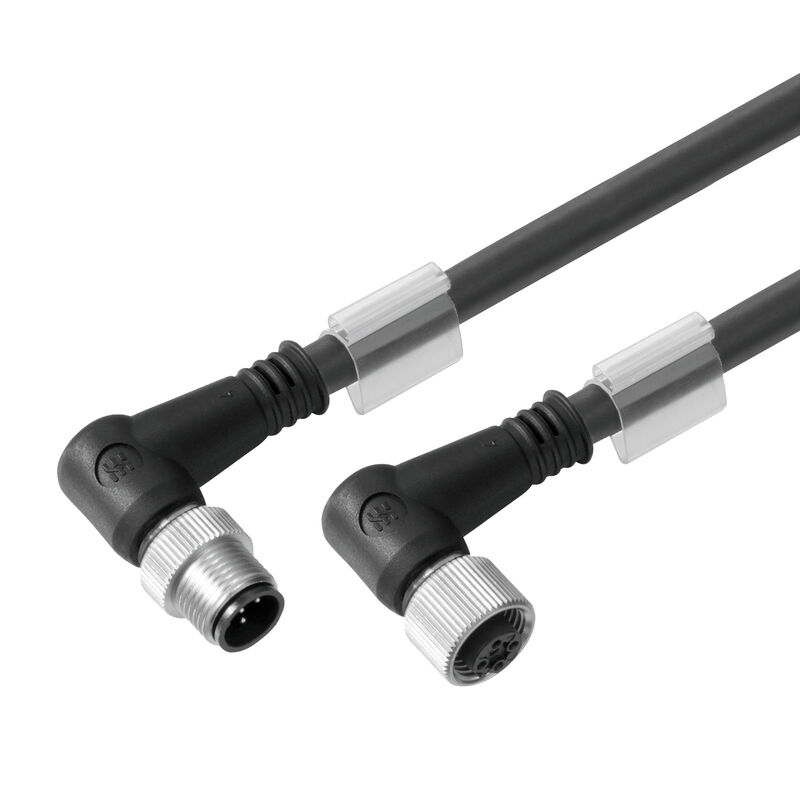

SAIL-M12WM12W-CD-6.0A
SAIL-M12WM12W-CD-6.0A
Габаритный чертеж
Socket angled
SAIL-M12WM12W-CD-6.0A
Схема контактов
M12, pin, A-coded
SAIL-M12WM12W-CD-6.0A
Схема контактов
Socket
SAIL-M12WM12W-CD-6.0A
Схема соединений
SAIL-M12WM12W-CD-6.0A
Идеальный инструмент – Screwty ® с функцией контроля момента затяжки
Light, securely screwed-in round plug-in connectors. Screwty set DM / VPE: 1 / Order No.: 1920000000 Adapters: M12, M12 F, M8, M8 F

SAIL-M12WM12W-CD-6.0A

Данный продукт вскоре больше не будет доступен.

Последняя дата заказа: /Date(1790719200000)/

Альтернативный продукт: 1062150500

Шина - провод, Соединительная линия, M12/M12, Количество полюсов: 5, 6 m, пин, 90° - гнездо 90°, Экранированный: Да, LED: Нет, Материал оболочки: Полиуретан, Галогены: Нет

Art.-Nr. 1062150600
Datenblatt herunterladen Инженерная поддержка Загрузка продуктов
Связанные продукты 18
Сертификаты Основные данные для заказа Размеры и массы Экологическое соответствие изделия Технические характеристики кабеля PB46 Общие технические данные Electrical properties Общие стандарты Kontakt vänster Вилка правосторонняя Классификации

Сертификаты

Сертификаты
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/0d1637a4-c7dd-4915-8bc8-4c9de8d8b393/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
ROHS
Соответствовать
UL File Number Search
[Сайт UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Сертификат № (cULus)
E307231

Основные данные для заказа

Версия
Шина - провод, Соединительная линия, M12/M12, Количество полюсов: 5, 6 m, пин, 90° - гнездо 90°, Экранированный: Да, LED: Нет, Материал оболочки: Полиуретан, Галогены: Нет
Заказ №
1062150600
Тип
SAIL-M12WM12W-CD-6.0A
GTIN (EAN)
4050118456844
Кол.
1 Штука
Статус поставки
Эта артикул в перспективе будет недоступен.
Последняя дата заказа
/Date(1790719200000)/
Альтернативный продукт
[1062150500](~/p/1062150500)

Размеры и массы

Длина
6 mm
Длина (в дюймах)
0,236 inch
Масса нетто
406 g

Экологическое соответствие изделия

Состояние соответствия RoHS
Соответствует с исключением
Исключение из RoHS (если применимо/известно)
6c
REACH SVHC
Lead 7439-92-1
SCIP
1c533b66-fcff-4da5-b89f-fd55fbf5cb55

Технические характеристики кабеля

Acceleration
7 m/s²
Bending radius, min., moving
10 x диаметр кабеля
Cable length
6 m
Ciclos de flexión
5 млн
Core cross-section
0,34 mm²
Färkodning
красный
черный
белый
синий
Halogen
Нет
Hybrid cable
Да
Insulation
PE
Materiale della guaina
Полиуретан
Number of wires
5
Odporność na iskry spawalnicze
Нет
Resistance to oils
EN 50363-10-2
Resistance to spread of flame
по стандарту IEC 60332-1-2
В соответствии с UL1581 UL/ CUL FT1
Resistant to welding beads
Нет
Sección del conductor (impresión/online)
2 x 0,34 мм² + 2 x 0,22 мм²
Sheathing colour
фиолетовый
Shielded
Да
Sieciowane radiacyjnie
Нет
Suitable for cable carriers
Да
Temperature range, moving
-20...80 °C
Vitesse
180 m/min
Количество контактов
5
Наружный диаметр
6.9 mm ± 0.3 mm
구성 가능 케이블 길이
Нет

PB46 Общие технические данные

LED
Нет
Вид защиты
IP67
Диапазон температур корпуса
-25…+80 °C
Исполнение
пин, 90° - гнездо 90°
Кодировка
A-coded
Материал контакта
CuZn35PB2
Материал резьбового кольца
Brass, nickel-plated
Момент затяжки
M12: 0.8 - 1.2 Nm
Номинальное напряжение
125 V
Номинальный ток
4 A
Основной материал корпуса
PUR
Поверхность контакта
doré
соединено перемычкой
No
Соединительная резьба
M12 / M12
Степень загрязнения
3
Циклы коммутации
≥ 100

Electrical properties

Номинальное напряжение
125 V

Общие стандарты

Certificate no. (cULus)
E307231
Connector standard
IEC 61076-2-101

Kontakt vänster

Штекер левый
M12, A 编码, 回路数: 5, IP67, 针式端头, 弯曲 0°, 插头, 带屏蔽

Вилка правосторонняя

Штекер правый
M12, A-кодировка, Число полюсов: 5, IP67, розеточный контакт, угловой 0°, штекер, экранированный

Классификации

ETIM 8.0
EC002599
ETIM 9.0
EC002599
ETIM 10.0
EC002599
ECLASS 14.0
27-06-03-08
ECLASS 15.0
27-06-03-07
