Vlastnosti

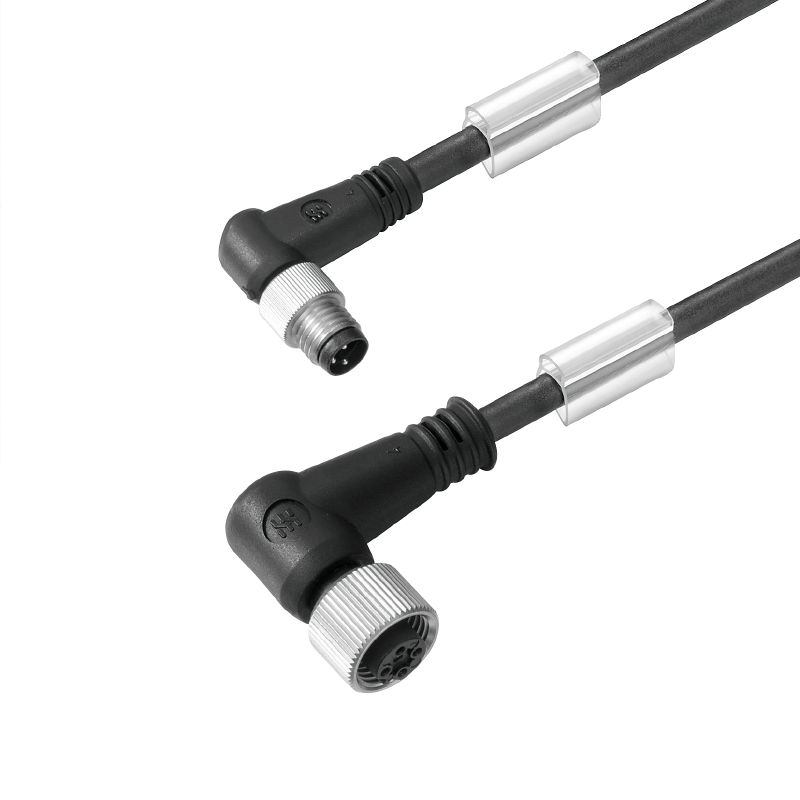

| Verze | Vedení senzoru/aktoru, Přípojka, M8 / M12, Počet pólů : 3, 10 m, pin, rovný – patice 90°, Stíněný: Ne, LED: Ne, Materiál pláště: PVC, Halogen: Ano |
| Číslo objednávky | 1938251000 |
| Typ | SAIL-M8WM12W-3-10V |
| GTIN (EAN) | 4032248611942 |
| Množství | 1 ks |
| Čistá hmotnost | 100 g |
| Stav souladu se směrnicí RoHS | V souladu s výjimkou |
| Výjimka ze směrnice RoHS (je-li použitelné/známo) | 6c |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | 1c533b66-fcff-4da5-b89f-fd55fbf5cb55 |
| Barevné kódování |
hnědá
modrá černá |
| Barva opláštění | černá |
| Délka kabelu | 10 m |
| Halogen | Ano |
| Izolace | PVC |
| Konfigurovatelná délka kabelu | Ne |
| Materiál pláště | PVC |
| Odolnost proti zkrutu | 0 °/m |
| Odolnost vůči jiskrám ze sváření | Ne |
| Odolné vůči perlám kovu ze svařování | Ne |
| Počet pólů | 3 |
| Průřez jádra | 0,25 mm² |
| Stíněný | Ne |
| Teplotní rozpětí, pohyblivé | -5...80 °C |
| Teplotní rozpětí, stacionární | -30...80 °C |
| Vhodné pro nosiče kabelů | Ne |
| Vnější potah v souladu se stylem UL AWM | 2464 (80 °C / 300 V) |
| Vnější průměr | 4.5 mm ± 0.2 mm |
| Zesítěné vyzařování | Ne |
| Cykly zapojování | ≥ 100 |
| Hlavní materiál krytu | PUR |
| Izolační síla | 108 Ω |
| Jmenovité napětí | 60 V |
| Jmenovitý proud | 4 A |
| Kódování | A-kódování |
| LED | Ne |
| Materiál kroužku se závitem | Tlakově litý zinek |
| Povrch kontaktu | Pozlacené |
| propojeno můstkem | Ne |
| Připojovací závit | M8 / M12 |
| Rozsah teplot krytu | -25…+85 °C |
| Stupeň krytí |
IP65
IP66 IP67 IP68 přišroubované |
| Utahovací moment |
M8: 0,5 - 0,6 Nm
M12: 0,8 - 1,2 Nm |
| Verze | pin, rovný – patice 90° |
| Závažnost znečištění | 3 |
| Izolační síla | 108 Ω |
| Jmenovité napětí | 60 V |
| Standardní konektor |
IEC 61076-2-101
IEC 61076-2-104 |
| Standardní konektor |
IEC 61076-2-101
IEC 61076-2-104 |
| Zástrčka vlevo | M8, IP69, Kontakt samec, S úhlem 90°, Plast, nestíněné |
| Zástrčka vpravo | M12, A-coded, IP69, female contact, angled 90°, Plastic, unshielded |
| Název ilustrace 03 | Rozměrový výkres |
| Podnadpis obrázku-03 | Male, angled |
| Název ilustrace 04 | Rozměrový výkres |
| Podnadpis obrázku-04 | Angled socket |
| Název ilustrace 05 | Schéma pólů |
| Podnadpis obrázku-05 | Male |
| Název ilustrace 06 | Schéma pólů |
| Podnadpis obrázku-06 | Socket |
| Název ilustrace 07 | Schéma připojení |
| Název ilustrace 08 | Ideální nástroj: Screwty ® s momentovou funkcí |
| Podnadpis obrázku-08 | Light, securely screwed-in round plug-in connectors. Screwty set DM / VPE: 1 / Order No.: 1920000000 Adapters: M12, M12 F, M8, M8 F |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1938251000) |
| Oznámení o změně produktu |
[DE - Technische Änderung zu M12 Gewindering mit 6-Kant](https://mdcop.weidmueller.com/mediadelivery/asset/900_88623)
[EN - Technical change to M12 nut with additional hexagonal mounting](https://mdcop.weidmueller.com/mediadelivery/asset/900_88624) |
| Katalogy | [Catalogues in PDF-format](LINK/Catalog.html) |
| Brožury |
[FL FIELDWIRING EN](http://download.weidmueller.com/asset/download/file/38293)
[FL FIELDWIRING EN](http://download.weidmueller.com/asset/download/file/38293) |
| ETIM 6.0 | EC001855 |
| ETIM 7.0 | EC001855 |
| ETIM 8.0 | EC001855 |
| ETIM 9.0 | EC001855 |
| ECLASS 9.0 | 27-06-03-11 |
| ECLASS 9.1 | 27-06-03-11 |
| ECLASS 10.0 | 27-06-03-11 |
| ECLASS 11.0 | 27-06-03-11 |
| ECLASS 12.0 | 27-06-03-11 |
| ECLASS 13.0 | 27-06-03-11 |
| ECLASS 14.0 | 27-06-03-11 |
| Schválení |  |
| ROHS | Shoda |
