SAIL-ZW-M12BG-2/4-3.0U
SAIL-ZW-M12BG-2/4-3.0U
Maßzeichnung
Twin male connector, straight
SAIL-ZW-M12BG-2/4-3.0U
Detailzeichnung
Straight socket
SAIL-ZW-M12BG-2/4-3.0U
Polbild
Pin
SAIL-ZW-M12BG-2/4-3.0U
Polbild
Socket
SAIL-ZW-M12BG-2/4-3.0U
Schaltbild

SAIL-ZW-M12BG-2/4-3.0U

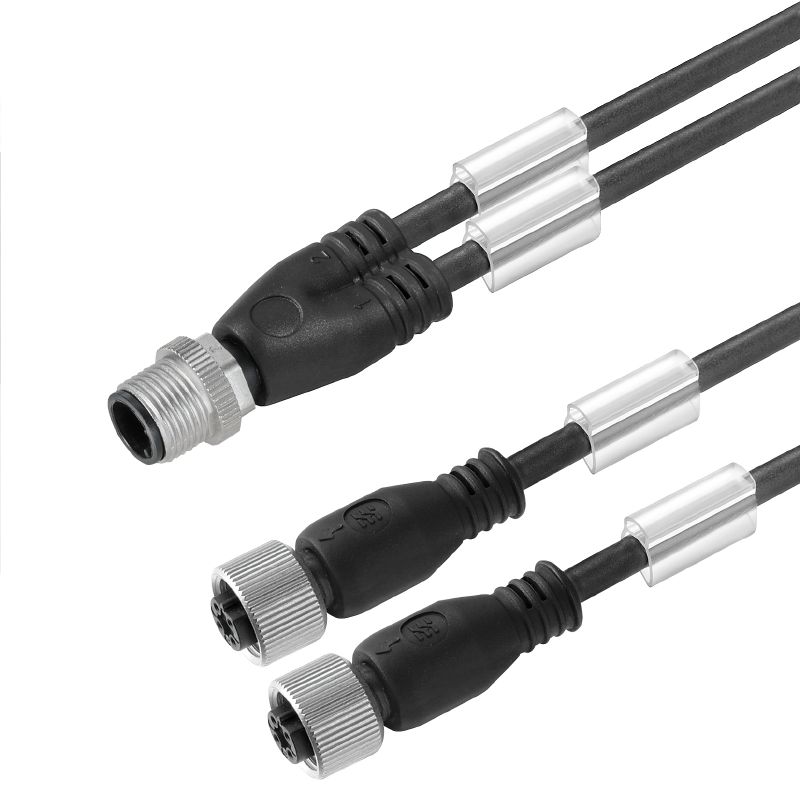

Sensor/Aktor-Leitung, Verbindungsleitung, M12 / M12, Polzahl : 3, 3 m, Zwillingsleitung, Stift, gerade, 2x Buchse, gerade, Geschirmt: Nein, LED: Nein, Mantelmaterial: PUR, Halogene: Nein

Art.-Nr. 1812550300
Datenblatt herunterladen Produkt Downloads Engineering Support
Zubehör 6 Verwandte Artikel 6
Zulassungen Allgemeine Bestelldaten Abmessungen und Gewichte Umweltanforderungen Technische Daten Kabel Allgemeine Technische Daten Elektrische Eigenschaften Allgemeine Standards Normen Stecker links Stecker rechts Produktbilder Klassifikationen

Zulassungen

Omologazioni
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/0d1637a4-c7dd-4915-8bc8-4c9de8d8b393/DAP_Master_ICON,w_80,q_80)
ROHS
Konform
UL File Number Search
[UL Webseite](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
인증 번호(cULus)
E307231

Allgemeine Bestelldaten

Versione
Sensor/Aktor-Leitung, Verbindungsleitung, M12 / M12, Polzahl : 3, 3 m, Zwillingsleitung, Stift, gerade, 2x Buchse, gerade, Geschirmt: Nein, LED: Nein, Mantelmaterial: PUR, Halogene: Nein
Order No.
1812550300
Tipo
SAIL-ZW-M12BG-2/4-3.0U
GTIN(EAN)
4032248701308
VPE
1 Stück

Abmessungen und Gewichte

Nettogewicht
149,6 g

Umweltanforderungen

Status zgodności z dyrektywą RoHS
Konform mit Ausnahme
RoHS Exemption (if applicable/known)
6c
REACH SVHC
Lead 7439-92-1
SCIP
1c533b66-fcff-4da5-b89f-fd55fbf5cb55

Technische Daten Kabel

Acceleration
5 m/s²
Bending cycles
12 Mio.
Bending cycles at torsion
> 5 Mio.
Bending radius, min., moving
10 x Kabeldurchmesser
Bending radius, min., stationary
5 x Kabeldurchmesser
Cable length
3 m
Colour coding
braun
blau
schwarz
Configurable cable length
Nein
Core cross-section
0,34 mm²
Core in accordance with UL AWM style
10493 (80 °C / 300 V)
Halogen
Nein
Hydrolysis and microbe resistant
Ja
Insulation
PP
Longitud de torsión
1 m
Number of poles
3
Outer cladding in accordance with UL AWM style
20549 (80 °C / 300 V)
Outside diameter
3.8 mm ± 0.15 mm
Resistance to oils
Ja
Resistance to spread of flame
In accordance with UL1581 UL / CUL FT2
gemäß IEC 60332-2-2
Resistant to welding beads
Nein
Sheath material
PUR
Sheathing colour
schwarz (ähnlich RAL 9005)
Shielded
Nein
Speed
3,33 m/s
Suitable for cable carriers
Ja
Temperature range, moving
-25...60 °C
Temperature range, stationary
-50...80 °C
Torsion resistance
180 °/m
Welding spark resistance
Nein

Allgemeine Technische Daten

Anzugsdrehmoment
M12: 0,8 - 1,2 Nm
gebrückt
2/4
Housing main material
PUR
Isolationswiderstand
108 Ω
kodowanie
A-codiert
LED
Nein
Material Gewindering
Zinkdruckguss
Nennspannung
250 V
Nennstrom
4 A
Schlüsselweite
12 mm
Schutzart
IP67
IP68
im verschraubten Zustand
IP65
IP66
Steckzyklen
≥ 100
Temperaturbereich Gehäuse
-25…+85 °C
Utförande
Zwillingsleitung, Stift, gerade
2x Buchse, gerade
Verschmutzungsgrad
3
Поверхность контакта
vergoldet
Соединительная резьба
M12 / M12

Elektrische Eigenschaften

Napięcie znamionowe
250 V
Szigetelési ellenállás
108 Ω

Allgemeine Standards

Certificate no. (cULus)
E307231
Connector standard
IEC 61076-2-101

Normen

Steckverbinder Norm
IEC 61076-2-101

Stecker links

Stecker links
M12, A-codiert, IP68, Stiftkontakt, gerade, Kunststoff, ungeschirmt

Stecker rechts

Stecker rechts
M12, A-codiert, IP68, Buchsenkontakt, gerade, Kunststoff, ungeschirmt, M12, A-codiert, IP68, Buchsenkontakt, gerade, Kunststoff, ungeschirmt

Produktbilder

Bildüberschrift-08
Das ideale Werkzeug: das Verschraubungswerkzeug Screwty ® Drehmoment
Bildunterschrift-08
Light, securely screwed-in round plug-in connectors. Screwty set DM / VPE: 1 / Order No.: 1920000000 Adapters: M12, M12 F, M8, M8 F

Klassifikationen

ETIM 8.0
EC001855
ETIM 9.0
EC001855
ETIM 10.0
EC001855
ECLASS 14.0
27-06-03-11
ECLASS 15.0
27-06-03-11
