Propriétés

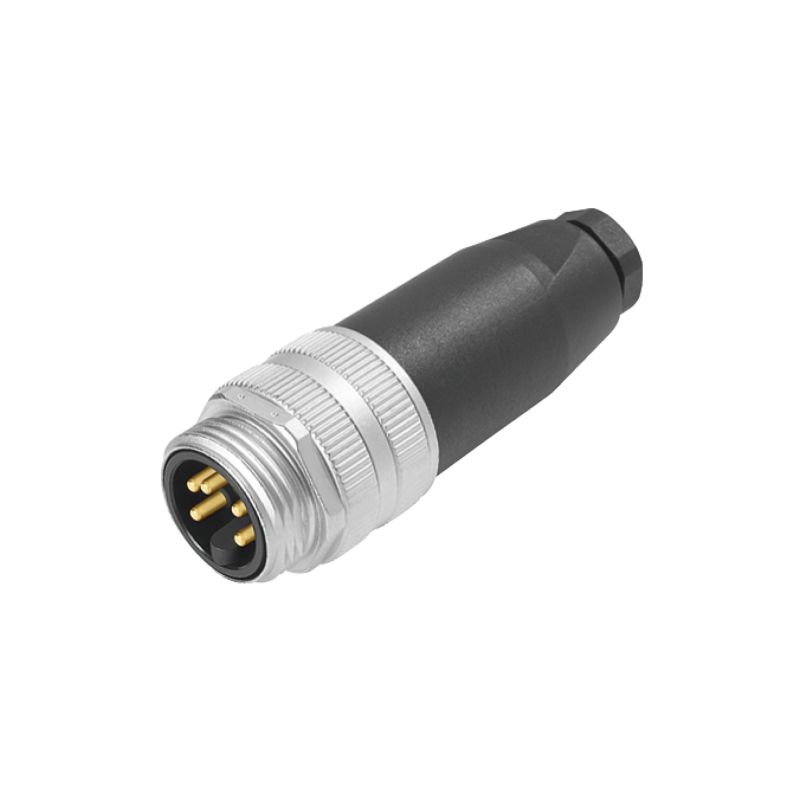

Version | Connecteur attachable, 7/8", Mâle, droit |
Référence | 1301220000 |
Type | SAIS-5/9-7/8 |
GTIN (EAN) | 4050118098150 |
Qté. | 1 Pièce |
Poids net | 54 g |
Statut de conformité RoHS | Conforme avec exemption |
Exemption RoHS (le cas échéant/connue) | 6c |
REACH SVHC |
Lead 7439-92-1
Imidazolidine-2-thione 96-45-7 |
SCIP | 10f6f563-34ca-4ce4-9e59-cf656b2f4d8b |
Codage | aucune |
Courant nominal | 9 A |
Courant nominal | 9 A (4 et 5 pôles), 12 A (3 pôles) |
Cycles d'enfichage | ≥ 50 |
Degré de pollution | 3 |
Degré de protection | IP67 |
Diamètre de câble, max. | 8 mm |
Diamètre de câble, min. | 6 mm |
Matériau de base du boîtier | PBT |
Matériau de la bague filetée | Zinc injecté sous pression |
Matériau des contacts | CuZn |
Nombre de pôles | 5 |
Plage de températures du coffret | -40 … +85 ° C |
Presse-étoupes | PG 9 |
Raccordement du blindage | Non |
Section de raccordement du conducteur, max. | 1,5 mm² |
Section de raccordement du conducteur, min. | 0,5 mm² |
Section de raccordement, max. | 1,5 mm² |
Section de raccordement, min. | 0,14 mm² |
Surface du contact | doré |
Tension nominale | 300 V |
Tenue d’isolation | 108 Ω |
Type de raccordement | Raccordement vissé |
Codage | aucune |
Courant nominal | 9 A |
Courant nominal | 9 A (4 et 5 pôles), 12 A (3 pôles) |
Cycles d'enfichage | ≥ 50 |
Degré de pollution | 3 |
Degré de protection | IP67 |
Diamètre de câble, max. | 8 mm |
Diamètre de câble, min. | 6 mm |
Diamètre extérieur du conducteur | - |
Filetage du raccordement | 7/8" |
Matériau de base du boîtier | PBT |
Matériau des contacts | CuZn |
Nombre de pôles | 5 |
Plage de températures du coffret | -40 … +85 ° C |
Presse-étoupes | PG 9 |
Raccordement du blindage | Non |
Section de raccordement du conducteur, max. | 1,5 mm² |
Section de raccordement du conducteur, min. | 0,5 mm² |
Surface du contact | doré |
Tension de choc nominale | 4 000 V |
Tension nominale | 300 V |
Tension nominale | 300 V |
Tension nominale (UL) | 600 V |
Tenue d’isolation | 108 Ω |
Type de raccordement | Raccordement vissé |
Catalogue | [Catalogues in PDF-format](LINK/Catalog.html) |
Brochures |
[FL FIELDWIRING EN](http://download.weidmueller.com/asset/download/file/38293)
[FL FIELDWIRING EN](http://download.weidmueller.com/asset/download/file/38293) |
ETIM 6.0 | EC002635 |
ETIM 7.0 | EC002635 |
ETIM 8.0 | EC002635 |
ETIM 9.0 | EC002635 |
ECLASS 9.0 | 27-44-01-02 |
ECLASS 9.1 | 27-44-01-03 |
ECLASS 10.0 | 27-44-01-02 |
ECLASS 11.0 | 27-44-01-02 |
ECLASS 12.0 | 27-44-01-16 |
ECLASS 13.0 | 27-44-01-02 |
ECLASS 14.0 | 27-44-01-16 |
Agréments | ![CE](/picture/CE.gif) ![CURUS](/picture/CURUS.gif) ![UKCA](/picture/UKCA.gif) |
ROHS | Conforme |
UL File Number Search | [Site Web UL](LINK/UL_search.html) |
Certificat Nº (cURus) | E307231 |
