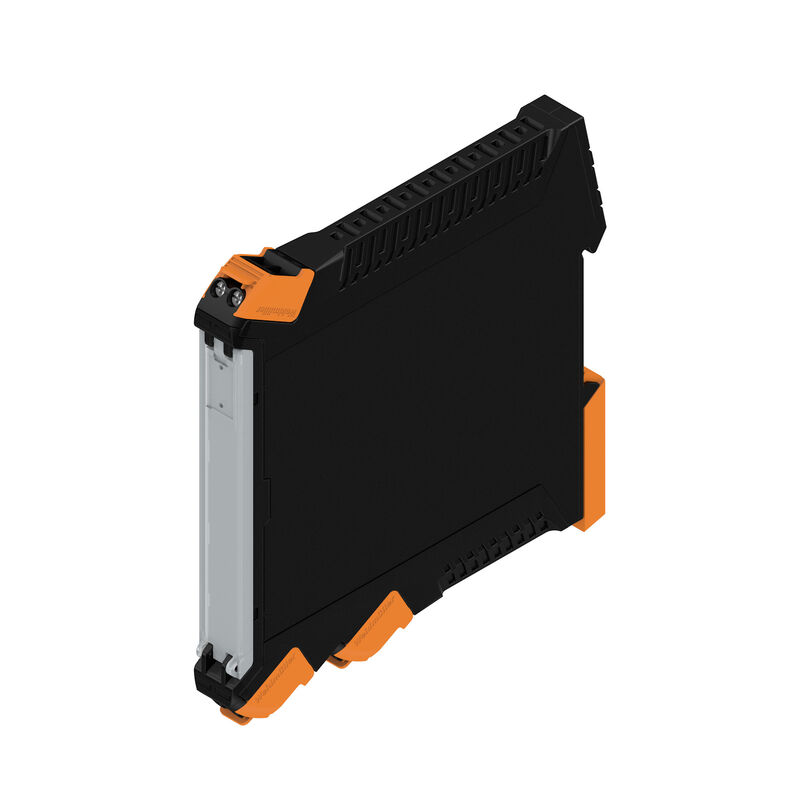

Illustration du produit
SAMPLE CH20M12 1/2

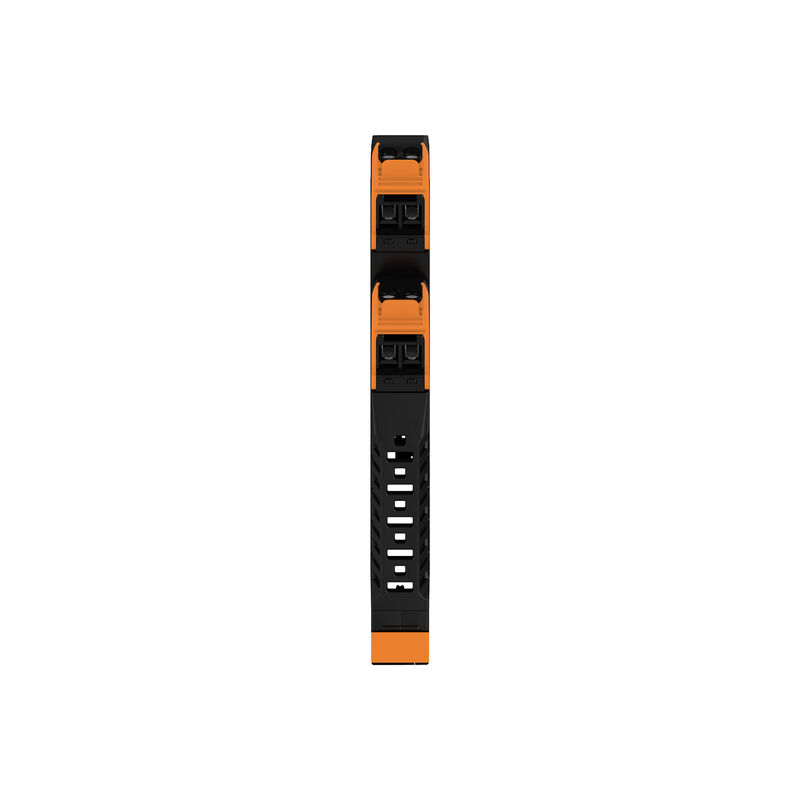

Illustration du produit
SAMPLE CH20M12 1/2

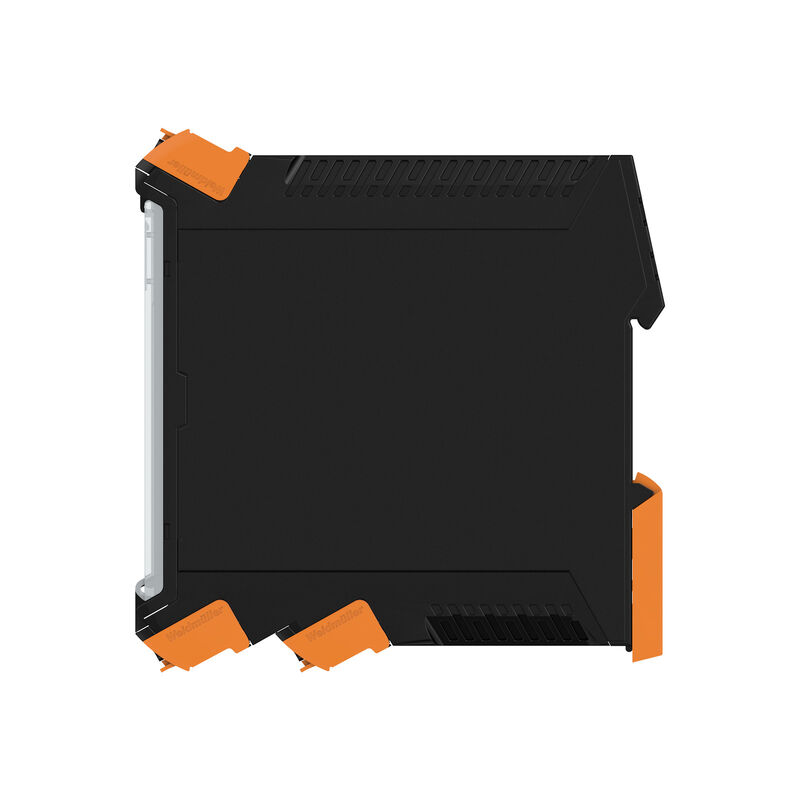

Illustration du produit
SAMPLE CH20M12 1/2

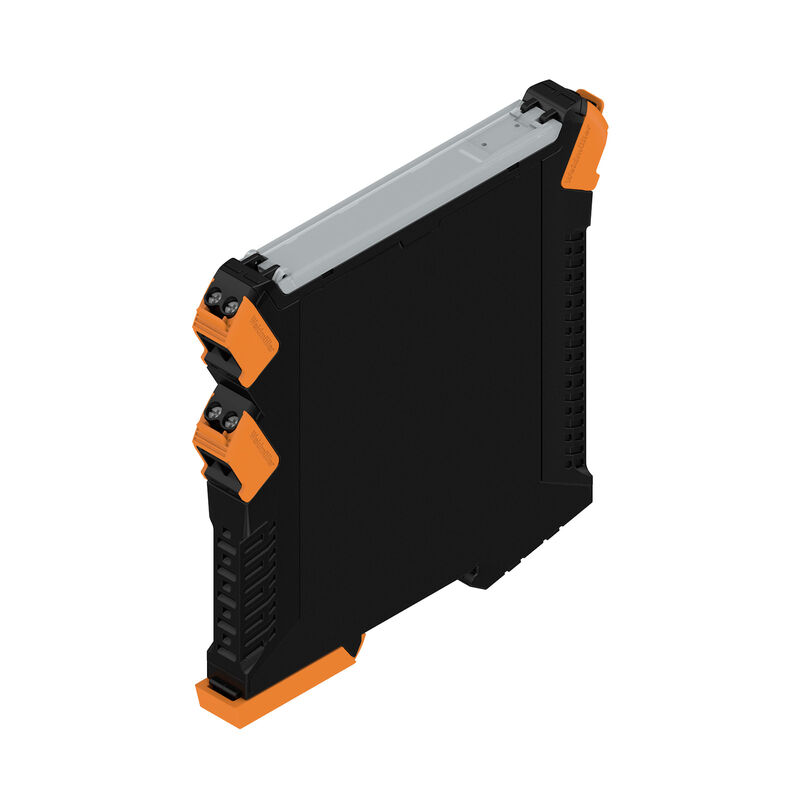

Illustration du produit
SAMPLE CH20M12 1/2

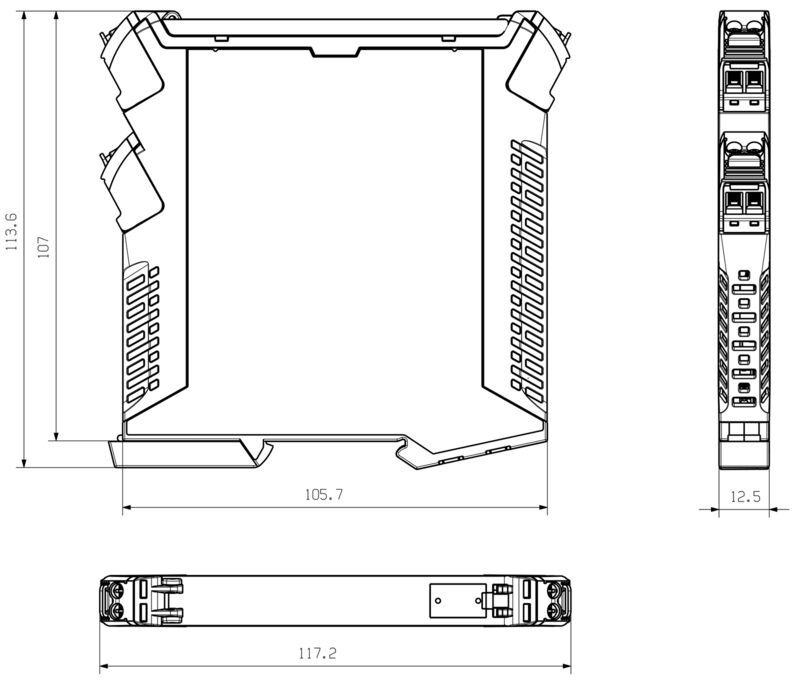

Dessin coté

SAMPLE CH20M12 1/2

Корпус электронных приборов (образец), OMNIMATE Housing — серия CH20M черный, Набора для разработчиков, состоящий из отдельных деталей, включающих гнездовой разъем, Корпус в сборе, Технология соединения, Ширина: 12.5 mm

Référence produit 1519230000
Fiche technique Soutien à l'ingénierie Téléchargements de produits
Accessoires 18 Pièces détachées 8 Autres produits de la même gamme 2
Agréments Основные данные для заказа Dimensiones y pesos Températures 環境製品コンプライアンス Données nominales selon CEI Caractéristiques des matériaux Caractéristiques générales Forme boîtier - Configuration requise pour IN Assembly properties Ház tulajdonságai Connectable coducteurs Classifications

Agréments

ROHS
Conforme

Основные данные для заказа

Version
Корпус электронных приборов (образец), OMNIMATE Housing — серия CH20M черный, Набора для разработчиков, состоящий из отдельных деталей, включающих гнездовой разъем, Корпус в сборе, Технология соединения, Ширина: 12.5 mm
Référence
1519230000
Type
SAMPLE CH20M12 1/2
GTIN (EAN)
4050118326987
Qté.
1 Pièce

Dimensiones y pesos

Profondeur
113,6 mm
Byggdjup (tum)
4,472 inch
Hauteur
117,2 mm
Hauteur (pouces)
4,614 inch
Largeur
12,5 mm
Largeur (pouces)
0,492 inch
Longueur
0 mm
Poids net
71,09 g

Températures

Température de pose
-25 °C...85 °C
Humidité
5 - 93 % d'humidité rel., Tu = 40 °C, pas de condensation

環境製品コンプライアンス

Statut de conformité RoHS
준수, 예외 미존재
REACH SVHC
Pas de SVHC au-dessus de 0,1 % en poids

Données nominales selon CEI

Courant nominal, nombre de pôles max. (Tu = 20 °C)
10 A
Courant nominal, nombre de pôles max. (Tu = 40 °C)
9 A
Tension de choc nominale pour classe de surtension/Degré de pollution II/2
400 V
Tension de choc nominale pour classe de surtension/Degré de pollution III/2
320 V
Tension de choc nominale pour classe de surtension/Degré de pollution III/3
250 V
Tension de choc nominale pour classe de surtension/Degré de pollution II/2
4 kV
Tension de choc nominale pour classe de surtension/Degré de pollution III/2
4 kV
Tension de choc nominale pour classe de surtension/Degré de pollution III/3
4 kV

Caractéristiques des matériaux

Classe d'inflammabilité selon UL 94
V-0
Groupe de matériaux isolants
II
Indice de Poursuite Comparatif (CTI)
400 ≤ CTI <600
Matériau de base
Plastique
Matériau isolant
PA 66 GF 30
Surface
neošetřené

Caractéristiques générales

Barrette de liaison équipée
TS 35
Couleur
noir
Degré de protection
IP20 en condition installée
Possibilité d'enrobage
Non
Tableau des couleurs (similaire)
RAL 9011

Forme boîtier - Configuration requise pour IN

Epaisseur du circuit imprimé
1,6 mm
Tolérance de l'épaisseur du circuit imprimé
±0.15 mm
Tolérance du contour des circuits imprimés
±0.1 mm

Assembly properties

Nombre de niveaux de raccordement
2
Nombre d’ouvertures de ventilation
3
Nombre de pôles
2
Type des contacts LP
Raccordement soudé, direct
Type de raccordement
Enfichable

Ház tulajdonságai

Rabat pivotant à monter
Sì
Repérage intégrable
Oui
Découpe en vue de la préparation d'un port fonctionnel intégrée
Non
Couleur du pied encliquetable
Orange
Nombre de niveaux de raccordement
2
Nombre de pôles
2

Connectable coducteurs

Technique de raccordement de conducteurs
Przyłącze z jarzmem
Longueur de dénudage
8 mm
Couple de serrage, min.
0,4 Nm
Couple de serrage, max.
0,5 Nm
Plage de serrage, min.
0,13 mm²
Plage de serrage, max.
2,5 mm²
Section de raccordement du conducteur, AWG, min.
AWG 26
Section de raccordement du conducteur, AWG, max.
AWG 14
Rigide, min. H05(07) V-U
0,2 mm²
Rigide, max. H05(07) V-U
2,5 mm²
multibrin, max. H07V-R
2,5 mm²
souple, min. H05(07) V-K
0,2 mm²
avec embout isolé DIN 46 228/4, min.
0,25 mm²
avec embout isolé DIN 46 228/4, max.
2,5 mm²
avec embout, DIN 46228 pt 1, min.
0,25 mm²
avec embout selon DIN 46 228/1, max.
2,5 mm²
Plage de raccordement max.
2,5 mm²

Classifications

ETIM 8.0
EC001031
ETIM 9.0
EC001031
ETIM 10.0
EC001031
ECLASS 14.0
27-19-01-01
ECLASS 15.0
27-19-01-01
