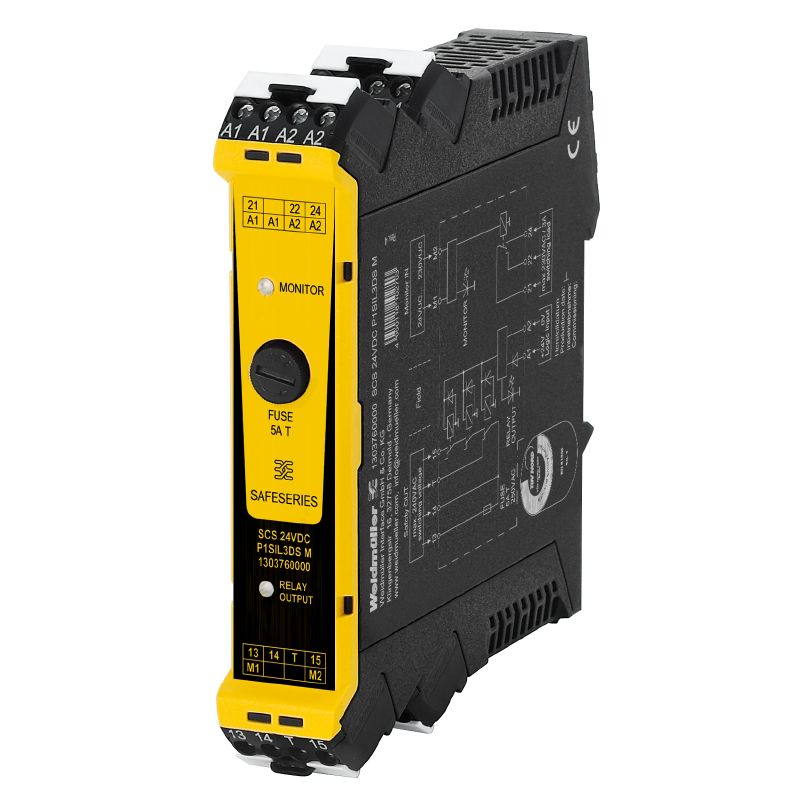

SAFESERIES, Relais de sécurité,24 V DC ± 20%, 35 mA , Courant de commutation max., fusible interne : 5 A (voir Derating), SIL 3, EN 61508:2010

Référence produit 1304040000
Fiche technique Soutien à l'ingénierie Téléchargements de produits
Accessoires 19 Autres produits de la même gamme 2
Informations générales de commande Dimensions et poids Températures Conformité environnementale du produit Entrée (circuit de sécurité) Entrée (surveillance) Sortie (circuit de sécurité) Sortie (surveillance) Caractéristiques techniques de sécurité de base Caractéristiques générales Coordination de l'isolation Informations suplémentaires sur les agréments / standards Caractéristiques de raccordement Classifications Agréments

Informations générales de commande

Version
SAFESERIES, Relais de sécurité,24 V DC ± 20%, 35 mA , Courant de commutation max., fusible interne : 5 A (voir Derating), SIL 3, EN 61508:2010
Référence
1304040000
Type
SCS 24VDC P1SIL3DS MG3
GTIN (EAN)
4050118103229
Qté.
1  Pièce

Dimensions et poids

Profondeur
114,1  mm
Profondeur (pouces)
4,492  inch
Hauteur
117,3  mm
Hauteur (pouces)
4,618  inch
Largeur
22,5  mm
Largeur (pouces)
0,886  inch
Poids net
200  g

Températures

Température de stockage
-40 °C...85 °C
Température de fonctionnement
-25 °C...50 °C
Humidité
40 °C/93 % d'humidité rel., pas de condensation

Conformité environnementale du produit

Statut de conformité RoHS
Conforme avec exemption
Exemption RoHS (le cas échéant/connue)
7a, 7cI
REACH SVHC
Lead 7439-92-1
SCIP
807f1906-ce90-4f93-8801-4b128b343e6b

Entrée (circuit de sécurité)

Désignation des raccordements (circuit de sécurité)
A1
A2
Tension nominale de commande
24 V DC ± 20%
Consommation de courant
42  mA
Consommation de courant garantie à 24 V DC -10 %
35  mA
Courant à la mise sous tension
<250 mA / <5 ms
Indicateur d'état
LED jaune
Circuit de protection
Protection contre inversions de polarité
Diode de roue libre

Entrée (surveillance)

Tension nominale de commande
24 V UC…230 V UC ±10 %
Consommation de courant
23 mA à 24 V DC
4,4 mA à 230 V AC
Indicateur d'état
LED jaune
Circuit de protection
Redresseurs

Sortie (circuit de sécurité)

Désignation des raccordements (sortie de sécurité)
13
14
15
Design du contact
1 x de-energised to safe (NO contact)
Matériau de base du contact
AgNi 0,15 flash or
Tension de commutation max. admissible
250 V AC / 30 V DC
Courant de commutation max. admissible
5 A
Courant de commutation max., fusible interne
5 A (voir Derating)
Courant de commutation max., fusible externe
5 A (voir Derating)
Puissance de commutation max.
1250 VA
Fusible interne
5 A passif
Fusible amont externe
5 A passif
Protection contre les courts-circuits
Non
Temps de mise en route
typ. 7 ms
Temps de retombée
typ. 14 ms
Puissance de commutation min.
10 mA @ 12 V

Sortie (surveillance)

Design du contact
Inverseur
Matériau de base du contact
AgNi 5 µm Au
Tension de commutation max. admissible
24 V DC
Courant de commutation max. admissible
30  mA
Temps de mise en route
typ. 17 ms
Protection contre les courts-circuits
Non
Puissance de commutation min.
1 mA @ 1 V

Caractéristiques techniques de sécurité de base

Tproof
12  a
Type d'appareil
A
Tolérance du hardware aux erreurs (HFT)
2
Catégorie de sécurité
SIL 3
Norme de sécurité
EN 61508:2010

Caractéristiques générales

Altitude de service
≤ 2000 m
au-dessus du niveau de la mer
Rail
TS 35
Couleur
noir
jaune
Résistance aux gaz nocifs selon EN 60068-2-60
Oui (art. Nº : 1304040000 seulement)

Coordination de l'isolation

Tension nominale
300  V
Degré de pollution
2
Catégorie de surtension
III
Lignes d'air et de fuite côté commande - côté charge
≥ 5,5 mm
Rigidité de tension côté commande - côté charge
4 kVeff / 1 min
Tenue en tension par rapport au rail profilé
4 kVeff / 1 min.
Tension de tenue au choc
6 kV (1,2/50 µs)
Degré de protection
IP20

Informations suplémentaires sur les agréments / standards

Normes
EN 61000
EN 61326-3-2
Nº de certificat (cULus)
E223474

Caractéristiques de raccordement

Technique de raccordement de conducteurs
Raccordement vissé
Longueur de dénudage, raccordement nominal
8  mm
Couple de serrage, min.
0,4  Nm
Couple de serrage, max.
0,6  Nm
Sections de raccordement, raccordement nominal
1,5  mm²
Plage de serrage, min.
0,13  mm²
Plage de serrage, max.
2,5  mm²
Section de raccordement du conducteur, AWG, min.
AWG 26
Section de raccordement du conducteur, AWG, max.
AWG 12
Section de raccordement du conducteur, min.
0,2  mm²
Section de raccordement du conducteur, max.
2,5  mm²
Section de raccordement du conducteur, souple, min.
0,2  mm²
Section de raccordement du conducteur, souple, max.
2,5  mm²
Section de raccordement du conducteur, souple avec embout DIN 46228/4, min.
0,2  mm²
Section de raccordement du conducteur, souple avec embout DIN 46228/4, max.
2,5  mm²
Section de raccordement du conducteur, souple, embout (DIN 46228-1), min.
0,2  mm²
Section de raccordement du conducteur, souple, embout (DIN 46228-1), max.
2,5  mm²
Dimension de la lame
Gr. PH0

Classifications

ETIM 6.0
EC001449
ETIM 7.0
EC001449
ETIM 8.0
EC001449
ETIM 9.0
EC001449
ETIM 10.0
EC001449
ECLASS 9.0
27-37-18-19
ECLASS 9.1
27-37-18-19
ECLASS 10.0
27-37-18-19
ECLASS 11.0
27-37-18-19
ECLASS 12.0
27-37-18-19
ECLASS 13.0
27-37-18-19
ECLASS 14.0
27-37-18-19
ECLASS 15.0
27-37-18-19

Agréments

Agréments
