SHL-SMT 5.00/03GL 1.5BX

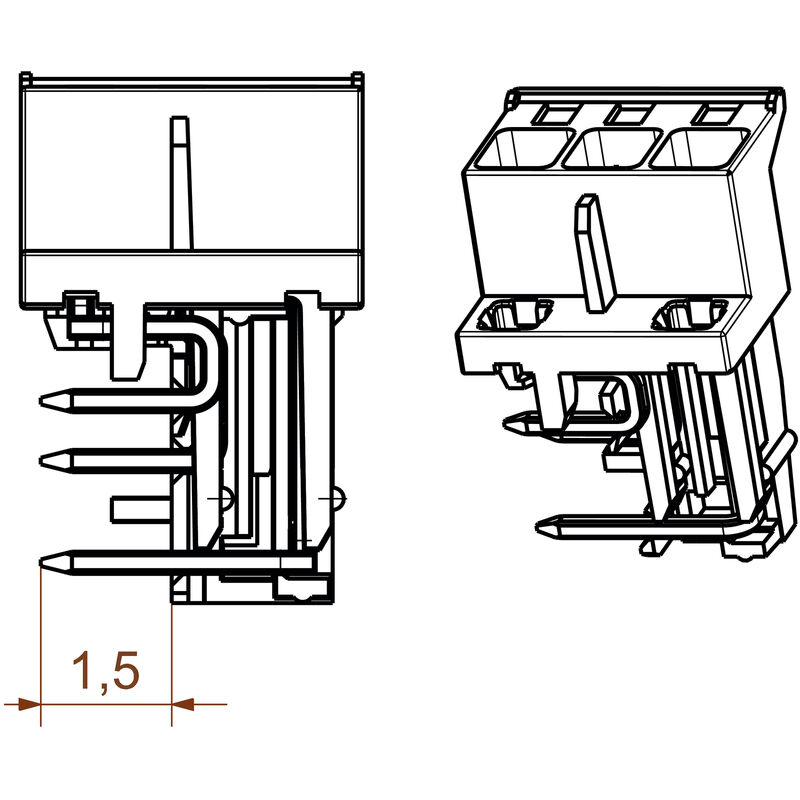

Connecteur pour circuit imprimé, Elément de raccordement à gauche, Connecteur mâle, Ouvert latéralement, Raccordement soudé THT/THR, 5.00 mm, Nombre de pôles: 3, 90°, Longueur du picot à souder (l): 1.5 mm, étamé, noir, Boîte
Référence produit
1063210000
Propriétés
| Version | Connecteur pour circuit imprimé, Elément de raccordement à gauche, Connecteur mâle, Ouvert latéralement, Raccordement soudé THT/THR, 5.00 mm, Nombre de pôles: 3, 90°, Longueur du picot à souder (l): 1.5 mm, étamé, noir, Boîte |
| Référence | 1063210000 |
| Type | SHL-SMT 5.00/03GL 1.5BX |
| GTIN (EAN) | 4032248814879 |
| Qté. | 120 Pièce |
| Indices de produit |
IEC: 400 V UL: 300 V / 9 A / AWG 26 - AWG 12 |
| Emballage | Boîte |
| Profondeur | 23,3 mm |
| Profondeur (pouces) | 0,917 inch |
| Hauteur | 14,4 mm |
| Hauteur (pouces) | 0,567 inch |
| Hauteur version la plus basse | 11,2 mm |
| Largeur | 15,4 mm |
| Largeur (pouces) | 0,606 inch |
| Longueur | 23,3 mm |
| Longueur (pouces) | 0,917 inch |
| Poids net | 2 g |
| Statut de conformité RoHS | Conforme sans exemption |
| REACH SVHC | No SVHC above 0.1 wt% |
| Famille de produits | OMNIMATE Housing - série CH20M |
| Type de raccordement | Raccordement sur platine |
| Pas en mm (P) | 5 mm |
| Pas en pouces (P) | 0,197 " |
| Nombre de pôles | 3 |
| L1 en mm | 10 mm |
| L1 en pouce | 0,394 " |
| Nombre de séries | 1 |
| Nombre de pôles | 1 |
| Degré de protection | IP20 |
| Résistance de passage | ≤5 mΩ |
| Codable | Oui |
| Matériau isolant | LCP |
| Couleur | noir |
| Tableau des couleurs (similaire) | RAL 9011 |
| Groupe de matériaux isolants | IIIa |
| Indice de Poursuite Comparatif (CTI) | 175 ≤ CTI <400 |
| Moisture Level (MSL) | 1 |
| Classe d'inflammabilité selon UL 94 | V-0 |
| Matériau des contacts | Alliage de cuivre |
| Surface du contact | étamé |
| Température de stockage, min. | -40 °C |
| Température de stockage, max. | 70 °C |
| Température de fonctionnement , min. | -40 °C |
| Température de fonctionnement , max. | 120 °C |
| Plage de température montage, min. | -30 °C |
| Plage de température montage, max. | 120 °C |
| testé selon la norme |
IEC 60664-1
IEC 61984 |
| Courant nominal, nombre de pôles max. (Tu = 20 °C) | 10 A |
| Courant nominal, nombre de pôles max. (Tu = 40 °C) | 9 A |
| Tension de choc nominale pour classe de surtension/Degré de pollution II/2 | 400 V |
| Tension de choc nominale pour classe de surtension/Degré de pollution III/2 | 320 V |
| Tension de choc nominale pour classe de surtension/Degré de pollution III/3 | 250 V |
| Tension de choc nominale pour classe de surtension/Degré de pollution II/2 | 4 kV |
| Tension de choc nominale pour classe de surtension/Degré de pollution III/2 | 4 kV |
| Tension de choc nominale pour classe de surtension/Degré de pollution III/3 | 4 kV |
| Institut (CSA) | CSA |
| Certificat Nº (CSA) | 200039-70153051 |
| Tension nominale (groupe d'utilisation B / CSA) | 300 V |
| Tension nominale (groupe d'utilisation C / CSA) | 50 V |
| Tension nominale (groupe d'utilisation D / CSA) | 300 V |
| Courant nominal (groupe d'utilisation B / CSA) | 9 A |
| Courant nominal (groupe d'utilisation C / CSA) | 9 A |
| Courant nominal (groupe d'utilisation D / CSA) | 9 A |
| Section de raccordement de câble AWG, min. | AWG 26 |
| Section de raccordement de câble AWG, max. | AWG 12 |
| Référence aux valeurs approuvées | Les spécifications indiquent les valeurs maximales. Détails - voir le certificat d'agrément. |
| Institut (cURus) | CURUS |
| Certificat Nº (cURus) | E60693 |
| Tension nominale (groupe d'utilisation B / UL 1059) | 300 V |
| Tension nominale (groupe d'utilisation C / UL 1059) | 50 V |
| Tension nominale (groupe d'utilisation D / UL 1059) | 300 V |
| Courant nominal (groupe d'utilisation B / UL 1059) | 9 A |
| Courant nominal (groupe d'utilisation C / UL 1059) | 9 A |
| Courant nominal (groupe d'utilisation D / UL 1059) | 9 A |
| Section de raccordement de câble AWG, min. | AWG 26 |
| Section de raccordement de câble AWG, max. | AWG 12 |
| Référence aux valeurs approuvées | Les spécifications indiquent les valeurs maximales. Détails - voir le certificat d'agrément. |
| Classe d'inflammabilité selon UL 94 | V-0 |
| Groupe de matériaux isolants | IIIa |
| Indice de Poursuite Comparatif (CTI) | 175 ≤ CTI <400 |
| Matériau isolant | LCP |
| Couleur | noir |
| Degré de protection | IP20 |
| Possibilité d'enrobage | Non |
| Tableau des couleurs (similaire) | RAL 9011 |
| Conformité IPC | Conformité : les produits sont conçus, fabriqués et livrés selon des normes internationales reconnues ; et ils sont conformes aux caractéristiques garanties dans la fiche de données / respectent les propriétés décoratives selon IPC-A-610 « Classe 2 ». Des requêtes supplémentaires sur le produit peuvent être évaluées sur demande. |
