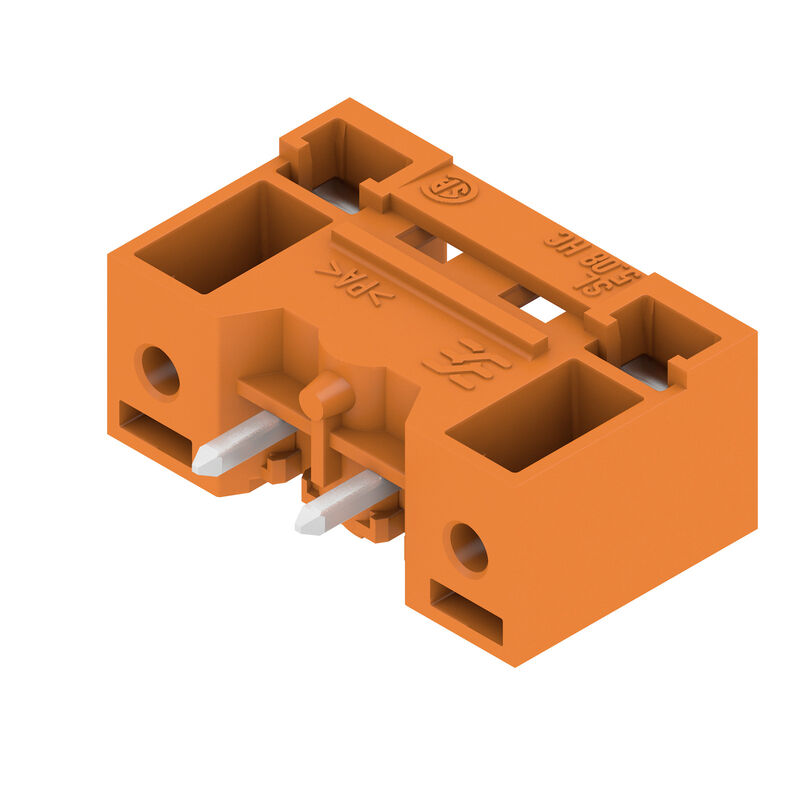

SL 5.08HC/02/180F 3.2SN OR BX
製品イメージ

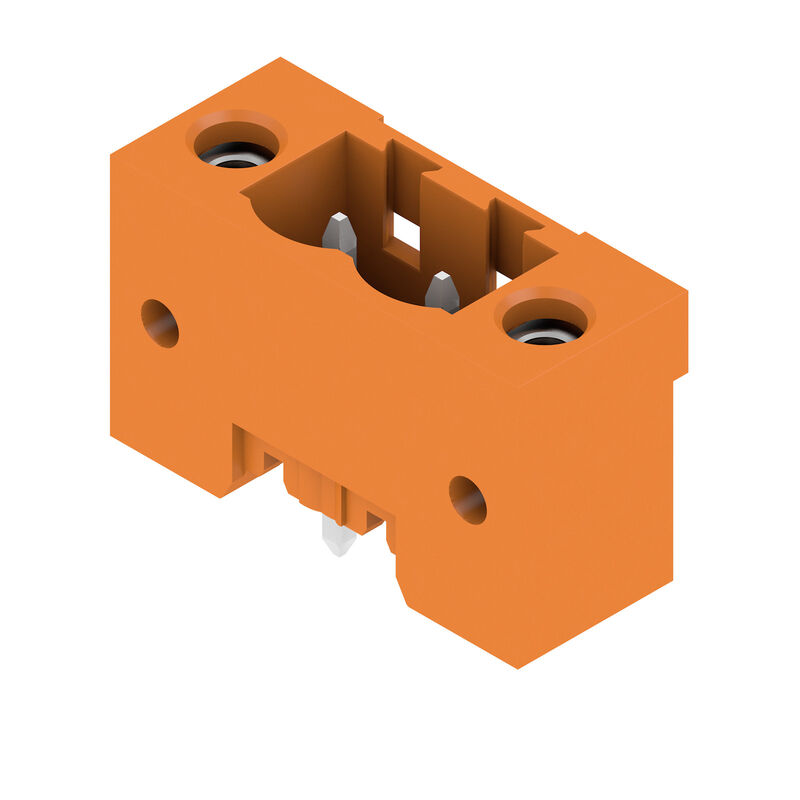

SL 5.08HC/02/180F 3.2SN OR BX
製品イメージ
SL 5.08HC/02/180F 3.2SN OR BX
寸法図
SL 5.08HC/02/180F 3.2SN OR BX
製品の利点
安全な電源転送
実績豊富なプロパティ
SL 5.08HC/02/180F 3.2SN OR BX
グラフ
SL 5.08HC/02/180F 3.2SN OR BX
グラフ
SL 5.08HC/02/180F 3.2SN OR BX
グラフ

SL 5.08HC/02/180F 3.2SN OR BX

プリント基板用プラグインコネクタ, オス型ヘッダー, フランジ, THRはんだ付け接続, 5.08 mm, 極数: 2, 180°, ソルダーピン長 (l): 3.2 mm, 錫メッキ, 橙色, 箱

商品番号 1147130000
データシートのダウンロード エンジニアリング・サポート 製品ダウンロード
の対照製品 29 関連製品 59
承認 一般注文データ 寸法と重量 環境製品コンプライアンス システム仕様 材料データ IEC規格に準拠した公称データ CSAにに準拠した公称データ UL 1059に準拠した公称データ 梱包 重要なメモ 分類

承認

認可
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319226/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319230/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319244/-S800/-T1z1mm-S80)
ROHS
適合
UL File Number Search
[UL ウェブサイト](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
証明書番号（cURus）
E60693

一般注文データ

バージョン
プリント基板用プラグインコネクタ, オス型ヘッダー, フランジ, THRはんだ付け接続, 5.08 mm, 極数: 2, 180°, ソルダーピン長 (l): 3.2 mm, 錫メッキ, 橙色, 箱
注文番号
1147130000
種別
SL 5.08HC/02/180F 3.2SN OR BX
GTIN (EAN)
4032248931040
数量
90  items
製品データ
IEC: 400 V / 24 A
UL: 300 V / 18.5 A
パッケージ
箱

寸法と重量

深さ
8.5  mm
奥行き（インチ）
0.335  inch
高さ
15.2  mm
高さ（インチ）
0.598  inch
下位バージョンの高さ
12  mm
幅
20.16  mm
幅（インチ）
0.794  inch
正味重量
1.532  g

環境製品コンプライアンス

RoHS 対応状況
準拠 (免除なし)
REACH SVHC
No SVHC above 0.1 wt%

システム仕様

製品ファミリー
OMNIMATE信号 – BL/SL 5.08シリーズ
接続方式
基板接続
PCB の取り付け
THRはんだ付け接続
ピッチ (mm) (P)
5.08  mm
ピッチ (インチ) (P)
0.2  "
外向きエルボ
180°
極数
2
極当たりソルダーピン数
1
ソルダーピン長 (l)
3.2  mm
ソルダーピン長 公差
+0.1 / -0.3 mm
はんだピン寸法
d = 1.2 mm
八角形
はんだピンの寸法= d公差
0 / -0,03 mm
ソルダーアイレット穴直径 (D)
1.4  mm
ソルダーアイレット穴直径公差 (D)
+0.1 mm
L1 (mm)
5.08  mm
L1 (インチ)
0.2  "
行数
1
ピンモデルシリーズ数量
1
DIN VDE 57 106に適合したタッチセーフ保護
フィンガーセーフプラグ抜き/バックオブハンドセーフのプラグ差込
DIN VDE 0470に適合したタッチセーフ保護
IP20接続/IP10接続解除
保護度合い
IP20
体積抵抗
≤5 mΩ
コーディング可能
はい
プラギング回数
25
差し込み力 / 極、最大.
10  N
引張強度/極、最大.
7.5  N
締付けトルク
  • トルクタイプ:
    取付けねじ, PCB
  • 使用状況の情報:
    • 締付けトルク:
      • 最小：:
        0.15 Nm
      • 最大.:
        0.2 Nm
    • 推奨ねじ:
      • 部品番号:
        1610740000

材料データ

絶縁材
PA GF
色
橙色
カラーチャート（類似）
RAL 2000
絶縁材グループ
II
比較追跡指数（CTI）
≥ 550
UL 94 可燃性等級
V-0
接点材質
銅合金
接触表面
錫メッキ
はんだ接続の層構造
1...3 µm Ni / 2...4 µm Sn matt
プラグ接点の層構造
1...3 µm Ni / 2...4 µm Sn matt
保管温度、最小
-40  °C
保管温度、最大
70  °C
動作温度、最小
-50  °C
動作温度、最大
100  °C
温度範囲、設置、最小
-25  °C
温度範囲、設置、最大
100  °C

IEC規格に準拠した公称データ

標準に準拠して検査済
IEC 60664-1
IEC 61984
定格電流、最小極数 （Tu=20°C）
24  A
定格電流、最大極数（Tu=20°C）
19  A
定格電流、最小極数 （Tu=40°C）
21  A
定格電流、最大極数 （Tu=40°C）
16.5  A
サージ電圧等級の定格電圧/汚染度 II/2
400  V
サージ電圧等級の定格電圧/汚染度 III/2
320  V
サージ電圧等級の定格電圧 / 汚染度 III/3
250  V
サージ電圧等級の定格インパルス電圧/汚染度 II/2
4,000  V
サージ電圧等級の定格インパルス電圧/汚染度 III/2
4  kV
サージ電圧等級の定格インパルス電圧/汚染度 III/3
4  kV

CSAにに準拠した公称データ

試験制度（CSA）
CSA
証明書番号（CSA）
200039-1121690
定格電圧 (グループ B/CSA 使用)
300  V
定格電圧 (グループ D/CSA 使用)
300  V
定格電流（グループ B/CSA 使用）
18.5  A
定格電流 (グループ D/CSA 使用)
18.5  A
認可値の参照
仕様は最大値です – 詳細については承認証明書を参照してください。

UL 1059に準拠した公称データ

設定（cURus）
CURUS
証明書番号（cURus）
E60693
定格電圧 (グループ B / UL 1059 使用)
300  V
定格電圧 (グループ D / UL 1059 使用)
300  V
定格電流 (グループ B / UL 1059 使用)
18.5  A
定格電流 (グループ D / UL 1059 使用)
10  A
承認値への参照
仕様は最大値です – 詳細については承認証明書を参照してください。

梱包

パッケージ
箱
VPE 長
341  mm
VPE幅
134  mm
VPEの高さ
21  mm

重要なメモ

IPC準拠
適合性：製品の開発、製造、および出荷は、国際的に認められた基準と基準に従って行なわれ、データシートに記載された保証された特性を遵守します。IPC-A-610「クラス2」に準拠して装飾的な特性を満たします。製品に関するさらなる請求は、要求に応じて評価できます。
注意事項
  • 要求に応じて追加のバリエーション
  • 要求に応じて金メッキの接触面
  • 定格断面積および最小値に関連する定格電流極数。
  • はんだアイレットの直径D = 1.4+0.1mm
  • はんだアイレット直径　D = 1.5 + 0.1 mm、9極から
  • 図面上のP =　ピッチ
  • 公称データは、コンポーネント自体のみを指します。他のコンポーネントとのクリアランスおよび沿面距離は、関連する適用規格に従って設計する必要があります。
  • OMNIMATE コネクタは IEC 61984 に準拠した切断容量 (COC) のないコネクタです。指定された使用中、活性化中や負荷がかかっているときにコネクタを抜き差しすることはできません
  • 平均温度 50 °C、最大湿度 70％、36ヶ月の長期保存が可能
