SLD 3.50/24/90 3.2SN OR BX

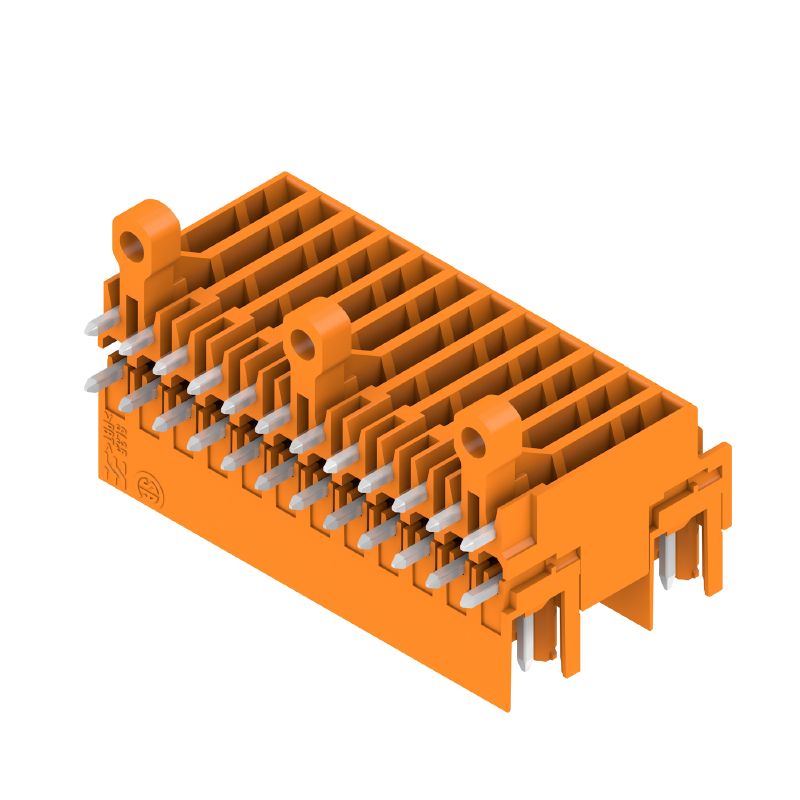

Zdjęcie produktu
SLD 3.50/24/90 3.2SN OR BX
Zdjęcie produktu
SLD 3.50/24/90 3.2SN OR BX
Rysunek wymiarowany

SLD 3.50/24/90 3.2SN OR BX

Złącze wtykowe do druku, Listwa męska, otwarty z boku, Połączenie lutowane THR, 3.50 mm, Liczba biegunów: 24, 90°, Długość kołka lutowniczego (l): 3.2 mm, cynowana, pomarańczowy, skrzynia

Nr. produktu 1633450000
Pobierz kartę katalogową Wsparcie inżynieryjne Pobieranie produktów
Akcesoria 2 Jest odpowiednikiem 8 Produkty pokrewne 17
Dopuszczenia Ogólne dane zamówieniowe Wymiary i masa Zgodność produktu z wymogami środowiska naturalnego Specyfikacje systemu Dane materiałowe Dane znamionowe wg IEC Dane znamionowe wg CSA Dane znamionowe wg UL 1059 Opakowanie Ważna informacja Klasyfikacje

Dopuszczenia

Approvals
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/70d4994d-1e1f-4a62-8b8a-96bcbd57aca3/DAP_Master_ICON,w_80,q_80)
ROHS
Zgodny
UL File Number Search
[Witryna UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Certificate No. (UR)
E60693

Ogólne dane zamówieniowe

Version
Złącze wtykowe do druku, Listwa męska, otwarty z boku, Połączenie lutowane THR, 3.50 mm, Liczba biegunów: 24, 90°, Długość kołka lutowniczego (l): 3.2 mm, cynowana, pomarańczowy, skrzynia
Order No.
1633450000
Type
SLD 3.50/24/90 3.2SN OR BX
GTIN (EAN)
4008190257903
Qty.
10 szt.
parametry produktu
IEC: 200 V / 10.5 A
UL: 300 V / 8 A
opakowanie
skrzynia

Wymiary i masa

Depth
24,7 mm
Depth (inches)
0,972 inch
Height
26,5 mm
Wysokość (cale)
1,043 inch
Najmniejsza wysokość montażu
23,3 mm
Width
42 mm
Szerokość (cale)
1,654 inch
Peso netto
14,7 g

Zgodność produktu z wymogami środowiska naturalnego

RoHS Compliance Status
Zgodne, bez wyłączenia
REACH SVHC
Bez SVHC powyżej 0,1 wt%

Specyfikacje systemu

Product family
OMNIMATE Signal - seria BL/SL 3.50
Anschlussart
Przyłącze dla obwodu drukowanego
Mounting onto the PCB
Połączenie lutowane THR
Pitch in mm (P)
3,5 mm
Pitch in inches (P)
0,138 "
Outgoing elbow
90°
Liczba biegunów
24
Number of solder pins per pole
1
Pájecí kolík, délka (l)
3,2 mm
Solder pin length tolerance
0 / -0,3 mm
Solder pin dimensions
d = 1,2 mm
ośmiokątny
Solder pin dimensions = d tolerance
0 / -0,03 mm
솔더 구멍 직경(D)
1,4 mm
Tolerancja średnicy otworu oczka lutowniczego (D)
+ 0,1 mm
L1 in mm
38,5 mm
L1 w calach
1,516 "
Liczba rzędów
2
liczba rzędów z biegunami
2
zabezpieczenie przed dotykiem wg DIN VDE 57 106
zabezpieczony przed dotknięciem palcami w stanie wetkniętym/ dłonią w stanie niewetkniętym
zabezpieczenie przed dotykiem wg DIN VDE 0470
IP 20 w stanie wetkniętym/ IP 10 w stanie niewetkniętym
Rezystancja skrośna
≤5 mΩ
element kodowany
Tak
Siła wtykania/biegun, maks.
10 N
Siła ciągnięcia / biegun, maks.
8 N

Dane materiałowe

Insulating material
PBT
Colour
pomarańczowy
Colour chart (similar)
RAL 2000
Grupo de materiales aislantes
IIIa
Comparative Tracking Index (CTI)
≥ 200
Klasa palności wg UL 94
V-0
Matériau des contacts
Stop Cu
Superficie de contacto
cynowana
Struktura warstwowa przyłącza lutowanego
2...3 µm Ni / 5...7 µm Sn błyszczące
Temperatura magazynowania, min.
-40 °C
Temperatura magazynowania, max.
70 °C
Temperatura pracy, min.
-50 °C
Temperatura pracy, max.
100 °C
Zakres temperatur montaż, min.
-30 °C
Zakres temperatur montaż, max.
100 °C

Dane znamionowe wg IEC

przetestowane zgodnie z normą
IEC 60664-1
IEC 61984
Névleges áram, min. pólusszám (Tu=20 °C)
10,5 A
Névleges áram, maximális pólusszám (Tu=20 °C)
8 A
Corriente nominal, número de polos mín. (Tu=40 °C)
9 A
Corriente nominal, número de polos máx. (Tu=40 °C)
7 A
Rated voltage for surge voltage class / pollution degree II/2
200 V
Rated voltage for surge voltage class / pollution degree III/2
160 V
서지 전압 클래스 정격 전압 / 오염 등급 III/3
125 V
Номинальное импульсное напряжение при категории помехозащищенности/Категория загрязнения II/2
2,5 kV
Rated impulse voltage for surge voltage class/ pollution degree III/2
2,5 kV
Rated impulse voltage for surge voltage class/ contamination degree III/3
2,5 kV
Short-time withstand current resistance
3 x 1s z 80 A

Dane znamionowe wg CSA

Institute (CSA)
CSA
Certificate No. (CSA)
154685-1318353
Rated voltage (Use group B / CSA)
300 V
Rated voltage (Use group D / CSA)
300 V
Rated current (Use group B / CSA)
8 A
Rated current (Use group D / CSA)
8 A
Reference to approval values
W specyfikacji podano wartości minimalne, szczegóły – patrz certyfikat.

Dane znamionowe wg UL 1059

Institute (UR)
UR
Certificate No. (UR)
E60693
Rated voltage (Use group B / UL 1059)
300 V
Rated voltage (Use group D / UL 1059)
300 V
Märkström (användargrupp B / UL 1059)
8 A
Rated current (Use group D / UL 1059)
8 A
Reference to approval values
W specyfikacji podano wartości minimalne, szczegóły – patrz certyfikat.

Opakowanie

Packaging
skrzynia
VPE length
127 mm
VPE width
90 mm
VPE height
40 mm

Ważna informacja

IPC conformity
Zgodność: produkty są projektowane, wytwarzane oraz dostarczane zgodnie z uznanymi normami międzynarodowymi, właściwości produktów są zgodne z gwarantowanymi w karcie katalogowej lub ich jakość wykonania jest zgodna z wymogami klasy 2 wg IPC-A-610. Na życzenie mogą być ocenione dalsze wymagania dotyczące produktów.
Notes
  • Dodatkowe warianty na specjalne zamówienie
  • Na życzenie złocone powierzchnie zestyków
  • Prąd znamionowy przy nominalnym przekroju i min. liczbie biegunów.
  • Symbol P na rysunkach oznacza raster
  • Dane pomiarowe odnoszą się do danego elementu Odcinki powietrzne i pełzające do innych elementów należy kształtować odpowiednio do obowiazujących w danym przypadku norm użytkowych.
  • Zgodnie z normą IEC 61984, złącza OMNIMATE są złączami bez zdolności wyłączania (COC). Podczas stosowania zgodnie z przeznaczeniem złącza nie mogą być włączane ani wyłączane pod napięciem ani w obciążeniem
  • Długoterminowe składowanie produktu przy średniej temperaturze 50°C i maksymalnej wilgotności 70%, 36 miesięcy
    •

    Klasyfikacje

    ETIM 8.0
    EC002637
    ETIM 9.0
    EC002637
    ETIM 10.0
    EC002637
    ECLASS 14.0
    27-46-02-01
    ECLASS 15.0
    27-46-02-01
