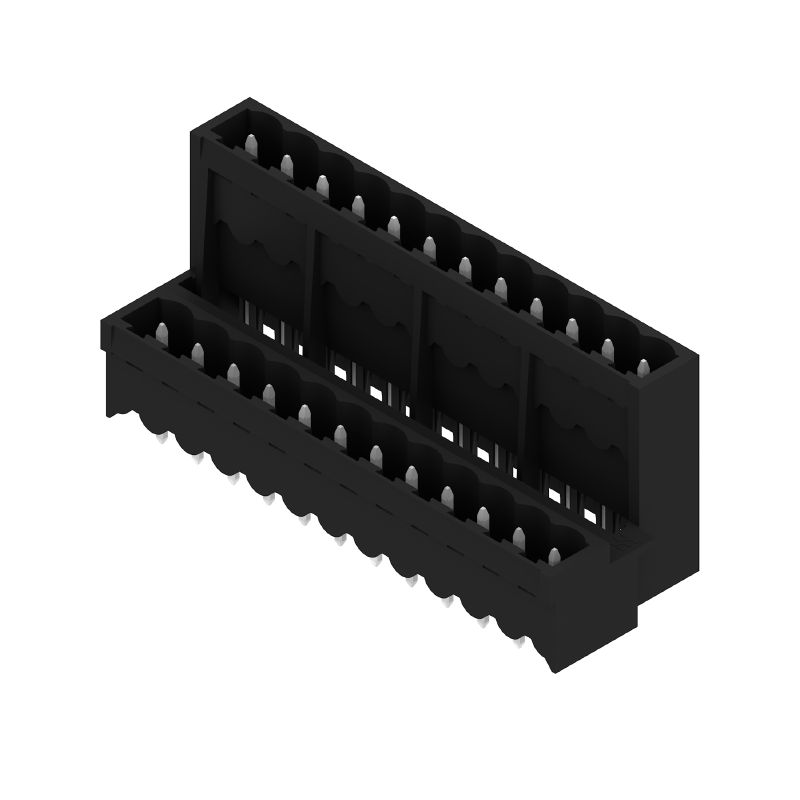

SLDV-THR 5.00/24/180GLF 3.2SN BK BX
Produktbild

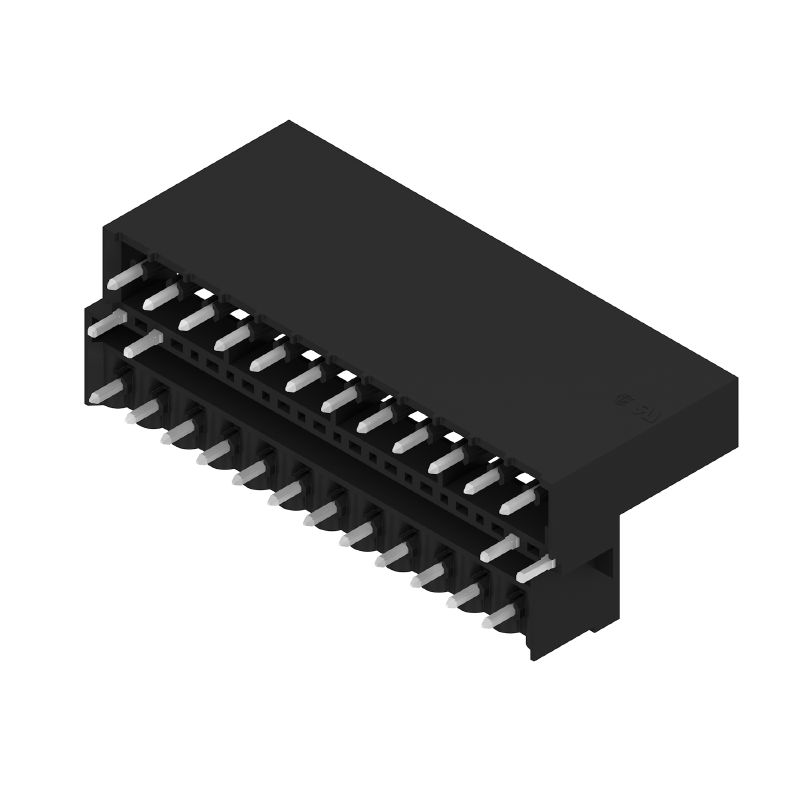

SLDV-THR 5.00/24/180GLF 3.2SN BK BX
Produktbild
SLDV-THR 5.00/24/180GLF 3.2SN BK BX
Maßbild
SLDV-THR 5.00/24/180GLF 3.2SN BK BX
Produktvorteil
Sichere Leistungsübertragung
Bewährte Eigenschaften
SLDV-THR 5.00/24/180GLF 3.2SN BK BX
Produktvorteil
Konform zu bestehenden Normen

SLDV-THR 5.00/24/180GLF 3.2SN BK BX

Leiterplattensteckverbinder, Stiftleiste, seitlich geschlossen / Lötflansch, THT/THR-Lötanschluss, 5.00 mm, Polzahl: 24, 180°, Lötstiftlänge (l): 3.2 mm, verzinnt, schwarz, Box

Art.-Nr. 1911500000
Datenblatt herunterladen Engineering Support Produkt Downloads
Zubehör 4 Verwandte Artikel 3
Zulassungen Allgemeine Bestelldaten Abmessungen und Gewichte Umweltanforderungen Systemkennwerte Werkstoffdaten Bemessungsdaten nach IEC Nenndaten nach CSA Nenndaten nach UL 1059 Verpackungen Wichtiger Hinweis Klassifikationen

Zulassungen

Godkännanden
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/70d4994d-1e1f-4a62-8b8a-96bcbd57aca3/DAP_Master_ICON,w_80,q_80)
ROHS
Konform
UL File Number Search
[UL Webseite](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Certifikat nr. (UR)
E60693
Certifikat nr (cURus)
E60693

Allgemeine Bestelldaten

Utförande
Leiterplattensteckverbinder, Stiftleiste, seitlich geschlossen / Lötflansch, THT/THR-Lötanschluss, 5.00 mm, Polzahl: 24, 180°, Lötstiftlänge (l): 3.2 mm, verzinnt, schwarz, Box
Art.nr.
1911500000
Typ
SLDV-THR 5.00/24/180GLF 3.2SN BK BX
GTIN (EAN)
4032248539499
Förp.
10 Stück
Produkt-Kennzahlen
IEC: 400 V / 15 A
UL: 300 V / 10 A
Verpackung
Box

Abmessungen und Gewichte

Djup
23,43 mm
Byggdjup (tum)
0,922 inch
Höjd
29,36 mm
Höhe (inch)
1,156 inch
Höhe niedrigstbauend
26,16 mm
Bredd
63 mm
Breite (inch)
2,48 inch
Nettovikt
20,1 g

Umweltanforderungen

RoHS-kompatibilitetsstatus
Konform ohne Ausnahme
REACH SVHC
Keine SVHC über 0,1 Gew.-%

Systemkennwerte

Product family
OMNIMATE Signal - Serie BL/SL 5.00
Platinenanschluss
Mounting onto the PCB
THT/THR-Lötanschluss
Pitch in mm (P)
5 mm
Paso en pulgadas (P)
0,197 "
Kimenő könyök
180°
Número de polos
24
Número de terminales de soldadura por polo
1
Pájecí kolík, délka (l)
3,2 mm
Tolerancia de longitud del pin de soldadura
+0,1 / -0,2 mm
Dimensioner för lödstift
d = 1,2 mm
oktogonal
Dimensiones del pin de soldadura = d tolerancia
0 / -0,03 mm
Diameter bestyckningshål (D)
1,5 mm
Bestückungsloch-Durchmesser Toleranz (D)
+ 0,1 mm
L1 i mm
55 mm
L1 in Zoll
2,165 "
Anzahl Reihen
2
Polreihenzahl
2
Berührungsschutz nach DIN VDE 57 106
fingers. ungest./ handrückens. gesteckt
Berührungsschutz nach DIN VDE 0470
IP 20 gesteckt/ IP 10 ungesteckt
IP20
Durchgangswiderstand
≤5 mΩ
Kodierbar
Ja
Steckkraft/Pol, max.
9 N
Ziehkraft/Pol, max.
8 N

Werkstoffdaten

Isoleringsmaterial
LCP GF
Färgkod
schwarz
Färgtabell (jämförbar)
RAL 9011
Isoleringsmaterialgrupp
IIIa
CTI (Comparative Tracking Index)
≥ 175
Moisture Level (MSL)
1
Brennbarkeitsklasse nach UL 94
V-0
Kontaktmaterial
Cu-leg
Kontaktyta
verzinnt
Schichtaufbau - Lötanschluss
1...3 µm Ni / 2...4 µm Sn matt
Skiktstruktur för stiftkontakten
1...3 µm Ni / 2...4 µm Sn matt
Lagertemperatur, min.
-40 °C
Lagertemperatur, max.
70 °C
-50 °C
Betriebstemperatur, max.
100 °C
Temperaturbereich Montage, min.
-25 °C
Temperaturbereich Montage, max.
100 °C

Bemessungsdaten nach IEC

testad enligt standard
IEC 60664-1
IEC 61984
Märkström, min. antal poler (Tu=20°C)
15 A
Märkström, max. antal poler (Tu=20°C)
10,5 A
Märkström, min. antal poler (Tu=40°C)
13 A
Märkström, max. antal poler (Tu=40°C)
9 A
Märkspänning vid överspänningsk./Nedsmutsningsgrad II/2
400 V
Märkspänning vid överspänningsk./Nedsmutsningsgrad III/2
320 V
Märkspänning vid överspänningskat./Nedsmutsningsgrad III/3
250 V
Märkspänning vid överspänningsk./Nedsmutsningsgrad II/2
4 kV
Märkspänning vid överspänningsk./Nedsmutsningsgrad III/2
4 kV
Märkstötspänning vid överspänningsk./Nedsmutsningsgrad III/3
4 kV
Korttidströmhållfasthet
1 x 1s mit 120 A

Nenndaten nach CSA

Instituto (CSA)
CSA
Núm. de certificación (CSA)
200039-1121690
Tensión nominal (Use Group B / CSA)
300 V
Tensión nominal (Use group D / CSA)
300 V
Rated current (Use group B / CSA)
10 A
Corrente nominale (Gruppo D / CSA)
10 A
Riferimento ai valori di omologazione
Angaben sind Maximalwerte, Details siehe Zulassungs-Zertifikat.

Nenndaten nach UL 1059

Institute (UR)
UR
Certificate No. (UR)
E60693
Instituto (cURus)
CURUS
Núm. de certificación (cURus)
E60693
Rated voltage (Use group B / UL 1059)
300 V
Märkspänning (användargrupp D / UL 1059)
300 V
Märkström (användargrupp B / UL 1059)
10 A
Intensidad nominal (Use Group D / UL 1059)
10 A
승인값 참조
Angaben sind Maximalwerte, Details siehe Zulassungs-Zertifikat.

Verpackungen

Embalaje
Box
Longitud de VPE
190 mm
Anchura VPE
75 mm
Altura de VPE
50 mm

Wichtiger Hinweis

IPC-konformitet
Konformität: Die Produkte werden nach international anerkannten Standards und Normen entwickelt, gefertigt und ausgeliefert und entsprechen den zugesicherten Eigenschaften im Datenblatt bzw. erfüllen dekorative Eigenschaften in Anlehnung der IPC-A-610 „Class2“. Darüber hinaus gehende Ansprüche an die Produkte können auf Anfrage bewertet werden.
Hänvisningstext
  • Bemessungsstrom bezogen auf Bemessungsquerschnitt und min. Polzahl
  • Reihenabstand siehe Lochbilder
  • Zeichnungsangabe P = Raster
  • Bemessungsdaten sind bezogen auf das jeweilige Bauteil. Luft- und Kriechstrecken zu anderen Bauteilen sind entsprechend der jeweils relevanten Anwendungsnormen zu gestalten.
  • OMNIMATE-Steckverbinder sind nach IEC 61984 Steckverbinder ohne Schaltleistung (COC). Bei bestimmungsgemäßem Gebrauch dürfen sie weder spannungsführend noch unter Last gesteckt oder getrennt werden.
  • Langzeitlagerung des Produkts bei einer Durchschnittstemperatur von 50 °C und einer maximalen Luftfeuchtigkeit von 70 %, 36 Monate


Klassifikationen

ETIM 8.0
EC002637
ETIM 9.0
EC002637
ETIM 10.0
EC002637
ECLASS 14.0
27-46-02-01
ECLASS 15.0
27-46-02-01
