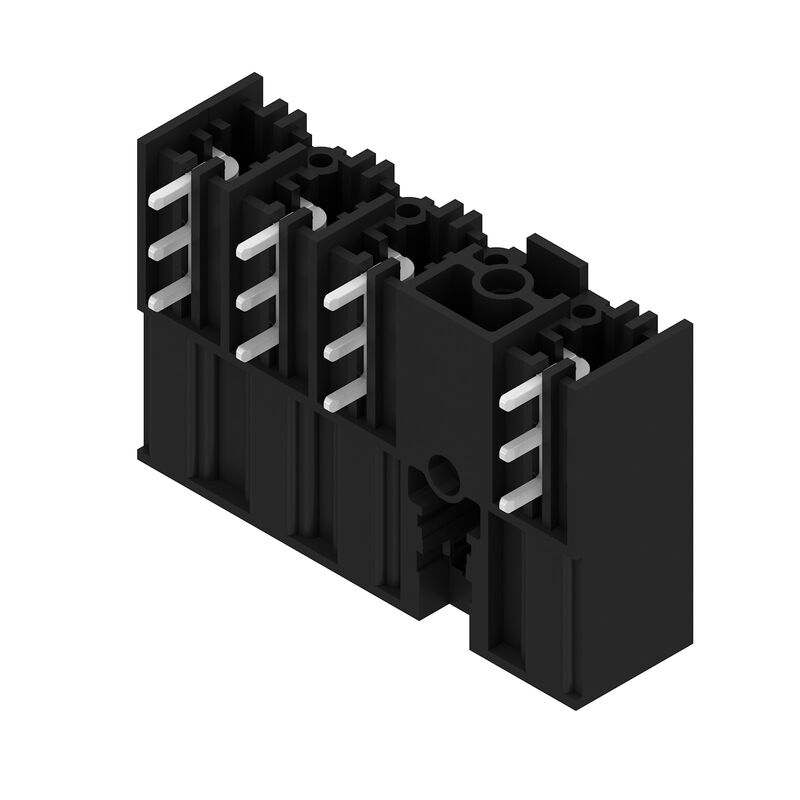

SU 10.16IT/04/270MF4 3.5AG BK BX
Connettore per circuito stampato, Connettore maschio, chiuso lateralmente, Flangia centrale, Collegamento a saldare THT, 10.16 mm, Numero di poli: 4, 270°, Lunghezza spina a saldare (l): 3.5 mm, Argentato, nero, Box
N. articolo
1157350000
| Versione | Connettore per circuito stampato, Connettore maschio, chiuso lateralmente, Flangia centrale, Collegamento a saldare THT, 10.16 mm, Numero di poli: 4, 270°, Lunghezza spina a saldare (l): 3.5 mm, Argentato, nero, Box |
| N. d’ordine | 1157350000 |
| Tipo | SU 10.16IT/04/270MF4 3.5AG BK BX |
| GTIN (EAN) | 4032248944767 |
| CPZ | 36 Pezzo |
| Parametri prodotto |
IEC: 1000 V / 78.3 A UL: 300 V / 60 A |
| Imballaggio | Box |
| Peso netto | 17,892 g |
| Stato conformità RoHS | Conforme senza esenzione |
| REACH SVHC | No SVHC above 0.1 wt% |
| Famiglia prodotti | OMNIMATE Power - Serie BU/SU 10.16IT |
| Tipo di collegamento | Collegamento al circuito stampato |
| Montaggio su circuito stampato | Collegamento a saldare THT |
| Passo in mm (P) | 10,16 mm |
| Passo in pollici (P) | 0,4 " |
| Angolo di uscita | 270° |
| Numero di poli | 4 |
| Numero di codoli a saldare per polo | 3 |
| Lunghezza spina a saldare (l) | 3,5 mm |
| Tolleranza della lunghezza del codolo a saldare | +0,1 / -0,3 mm |
| Dimensioni del codolo a saldare | 1,2 x 1,1 mm |
| Dimensioni del codolo a saldare = tolleranza d | +0,1 / -0,1 mm |
| Diametro foro di equipaggiamento (D) | 1,6 mm |
| Tolleranza diametro di equipaggiamento (D) | + 0,1 mm |
| L1 in mm | 40,64 mm |
| L1 in pollici | 1,6 " |
| quantità di file | 1 |
| Numero di serie di poli | 1 |
| Protezione da contatto accidentale DIN VDE 57 106 | sicurezza per le dita a connettore innestato |
| Protezione da contatto accidentale secondo DIN VDE 0470 | IP 20 innestato |
| Resistenza di passaggio | 2,00 mΩ |
| Codificabile | Sì |
| Coppia di serraggio |
|
| Materiale isolante | PA GF |
| Colori | nero |
| Tabella dei colori (simile) | RAL 9011 |
| Gruppo materiali isolanti | I |
| Comparative Tracking Index (CTI) | ≥ 600 |
| Classe d'infiammabilità UL 94 | V-0 |
| Materiale dei contatti | Lega in rame |
| Superficie dei contatti | Argentato |
| Struttura a strati del collegamento a saldare | ≥ 3 µm Ag |
| Struttura a strati del connettore maschio | ≥ 3 µm Ag |
| Temperatura di magazzinaggio, min. | -40 °C |
| Temperatura di magazzinaggio, max. | 70 °C |
| -50 °C | |
| Temperatura d'esercizio , max. | 120 °C |
| Campo della temperatura di montaggio, min. | -25 °C |
| Campo della temperatura di montaggio, max. | 120 °C |
| Testato secondo lo standard |
IEC 60664-1
IEC 61984 |
| Corrente di dimensionamento, numero minimo di poli (Tu=20 °C) | 78,3 A |
| Corrente di dimensionamento, numero massimo di poli (Tu=20 °C) | 67,9 A |
| Corrente di dimensionamento, numero minimo di poli (Tu=40 °C) | 70,6 A |
| Corrente di dimensionamento, numero massimo di poli (Tu = 40°C) | 61,3 A |
| Tensione di dimensionamento con classe di sovratensione/grado di lordura II/2 | 1.000 V |
| Tensione di dimensionamento con classe di sovratensione/grado di lordura III/2 | 1.000 V |
| Tensione nominale con classe di sovratensione/grado di lordura III/3 | 690 V |
| Tensione di dimensionamento con classe di sovratensione/grado di lordura II/2 | 6 kV |
| Tensione di dimensionamento con classe di sovratensione/grado di lordura III/2 | 8 kV |
| Sovratensione nominale con classe di sovratensione/grado di lordura III/3 | 8 kV |
| Portata transitoria | 3 x 1s mit 1000 A |
| Distanza in aria, min. | 8,9 mm |
| Distanza superficiale, min. | 10,5 mm |
| Istituto (CSA) | CSA |
| N° certificato (CSA) | 200039-1121690 |
| Tensione nominale (Gruppo B / CSA) | 300 V |
| Tensione nominale (Gruppo C / CSA) | 300 V |
| Tensione nominale (Gruppo D / CSA) | 600 V |
| Corrente nominale (Gruppo B / CSA) | 60 A |
| Corrente nominale (Gruppo C / CSA) | 60 A |
| Corrente nominale (Gruppo D / CSA) | 5 A |
| Riferimento ai valori di omologazione | Le specifiche indicano i valori massimi, per i dettagli fare riferimento al certificato di conformità. |
| Istituto (cURus) | CURUS |
| N° certificato (cURus) | E60693 |
| Tensione nominale (Gruppo B / UL 1059) | 300 V |
| Tensione nominale (Gruppo C / UL 1059) | 300 V |
| Tensione nominale (Gruppo D / UL 1059) | 600 V |
| Corrente nominale (Gruppo B / UL 1059) | 60 A |
| Corrente nominale (Gruppo C / UL 1059) | 60 A |
| Corrente nominale (Gruppo D / UL 1059) | 5 A |
| Distanza in aria, min. | 8,9 mm |
| Distanza superficiale, min. | 10,5 mm |
| Riferimento ai valori di omologazione | Le specifiche indicano i valori massimi, per i dettagli fare riferimento al certificato di conformità. |
| Imballaggio | Box |
| Lunghezza VPE | 352 mm |
| Larghezza VPE | 136 mm |
| Altezza VPE | 49 mm |
| Conformità IPC | Conformità: i prodotti sono sviluppati, prodotti e forniti secondo standard e normative internazionali riconosciuti, sono conformi alle caratteristiche indicate nel foglio dati e soddisfano le caratteristiche decorative in accordo con IPC-A-610 "Classe 2". Ulteriori richieste relative al prodotto potranno essere valutate su richiesta. |
| Note |
• Altre varianti su richiesta • Corrente nominale relativa alla sezione nominale e al numero min. di poli • P su disegno = passo • I dati di dimensionamento si riferiscono ai singoli componenti. Per le distanze in aria e superficiali rispetto agli altri componenti, fare riferimento alle relative norme in funzione dell'applicazione. • For all applications with flange we recommend to fix the pin header with the help of the soldering flange or a self-tapping screw on the board. • In conformità alla norma IEC 61984, i connettori OMNIMATE sono connettori senza potere di interruzione (COC). Durante l'uso designato non è consentito innestare o disinnestare connettori sotto tensione o sotto carico • Stoccaggio a lungo termine del prodotto con una temperatura media di 50 °C e un’umidità massima del 70 %, 36 mesi |
| Omologazione/Certificato/Documento di conformità | |
| Dati ingegneristici | |
| CADENAS eCATALOG | |
| Notifica modifica prodotto | |
| Cataloghi | |
| Brochure |
| ETIM 6.0 | EC002637 |
| ETIM 7.0 | EC002637 |
| ETIM 8.0 | EC002637 |
| ETIM 9.0 | EC002637 |
| ETIM 10.0 | EC002637 |
| ECLASS 9.0 | 27-44-04-02 |
| ECLASS 9.1 | 27-44-04-02 |
| ECLASS 10.0 | 27-44-04-02 |
| ECLASS 11.0 | 27-46-02-01 |
| ECLASS 12.0 | 27-46-02-01 |
| ECLASS 13.0 | 27-46-02-01 |
| ECLASS 14.0 | 27-46-02-01 |
| ECLASS 15.0 | 27-46-02-01 |
| Omologazioni |   |
| ROHS | Conforme |
| UL File Number Search | |
| N° certificato (cURus) | E60693 |
-
