SV-SMT 7.62IT/05/90MF3 2.6SN BK BX
Imagen de producto

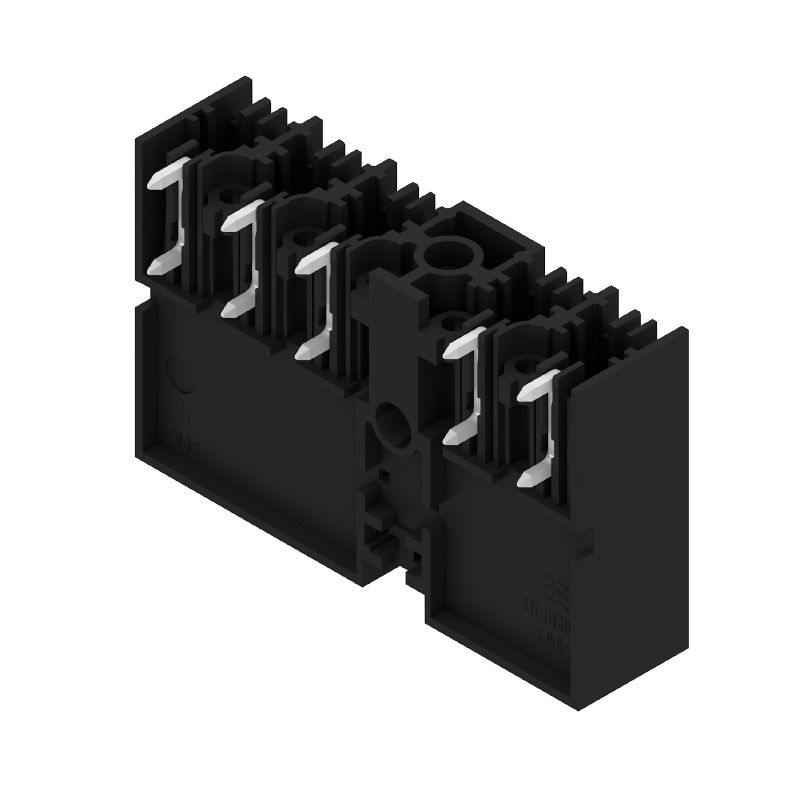

SV-SMT 7.62IT/05/90MF3 2.6SN BK BX
Imagen de producto
SV-SMT 7.62IT/05/90MF3 2.6SN BK BX
Dimensional drawing

SV-SMT 7.62IT/05/90MF3 2.6SN BK BX

Conector para placa c.i., Conector macho, Brida intermedia, Conexión por soldadura THT/THR, 7.62 mm, Número de polos: 5, 90°, Longitud del terminal de soldadura (l): 2.6 mm, estañado, negro, Caja

N.º de artículo 2499770000
Descargar hoja de datos Soporte técnico Descargas de productos
Accesorios 1 Es contrapieza de 3 Productos relacionados 10
Homologaciones Datos generales para pedido Dimensiones y pesos Conformidad medioambiental del producto Especificaciones del sistema Datos del material Datos nominales conformes a IEC Datos nominales según UL 1059 Embalaje Indicación importante Clasificaciones

Homologaciones

Homologaciones
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319230/-S800/-T1z1mm-S80)
ROHS
Conformidad
UL File Number Search
[Sitio web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Núm. de certificación (cURus)
E60693

Datos generales para pedido

Versión
Conector para placa c.i., Conector macho, Brida intermedia, Conexión por soldadura THT/THR, 7.62 mm, Número de polos: 5, 90°, Longitud del terminal de soldadura (l): 2.6 mm, estañado, negro, Caja
Código
2499770000
Tipo
SV-SMT 7.62IT/05/90MF3 2.6SN BK BX
GTIN (EAN)
4050118513196
Cantidad
50  Pieza
Valores característicos del producto
IEC: 1000 V / 41 A
UL: 300 V / 40.5 A
Embalaje
Caja

Dimensiones y pesos

Profundidad
28,3  mm
Profundidad (pulgadas)
1,114  inch
Altura
14  mm
Altura (pulgadas)
0,551  inch
Altura construcción baja
11,4  mm
Anchura
45,72  mm
Anchura (pulgadas)
1,8  inch
Peso neto
10,1  g

Conformidad medioambiental del producto

Estado de cumplimiento de la directiva RoHS
Conforme sin exención
REACH SVHC
No SVHC above 0.1 wt%

Especificaciones del sistema

Familia del producto
OMNIMATE Power - Serie BV/SV 7.62HP
Tipo de conexión
Conexión de tarjetas
Montaje sobre placas c.i.
Conexión por soldadura THT/THR
Paso en mm (P)
7,62  mm
Paso en pulgadas (P)
0,3  "
Angulo de salida
90°
Número de polos
5
Número de terminales de soldadura por polo
2
Longitud del terminal de soldadura (l)
2,6  mm
Tolerancia de longitud del pin de soldadura
+0,1 / -0,3 mm
Dimensiones del pin de soldadura
0,8 x 1,0 mm
Diámetro de la perforación (D)
1,4  mm
Tolerancia de diámetro de la perforación (D)
+ 0,1 mm
L1 en mm
38,1  mm
L1 en pulgadas
1,8  "
Número de series
1
Número de filas de polos
1
Protección contra contacto según DIN VDE 57106
safe to back of hand above the printed circuit board
Protección contra contacto según DIN VDE 0470
IP 20
Tipo de protección
IP20
completamente montado
Resistencia de paso
2,00 mΩ
Ciclos de enchufado
25
Fuerza de inserción/polo, máx.
12  N
Fuerza de extracción/polo, máx.
7  N

Datos del material

Materiales aislantes
PA 9T
Color
negro
Carta de colores (similar)
RAL 9011
Grupo de materiales aislantes
I
Índice de resistencia al encaminamiento eléctrico (CTI)
≥ 600
Resistencia de aislamiento
≥ 10⁸ Ω
Moisture Level (MSL)
1
Grado inflamabilidad según UL 94
V-0
Material de contacto
Aleación de Cu
Superficie de contacto
estañado
Estructura de capas de la conexión por soldadura
1...3 µm Ni / 4...6 µm Sn mate
Estructura de capas del contacto del conector
1...3 µm Ni / 4...6 µm Sn mate
Temperatura de almacenamiento, min.
-40  °C
Temperatura de almacenamiento, max.
70  °C
Temperatura de servicio, min.
-50  °C
Temperatura de servicio, max.
130  °C
Gama de temperatura, montaje, min.
-25  °C
Gama de temperatura, montaje, max.
130  °C

Datos nominales conformes a IEC

testado según la norma
IEC 60664-1
IEC 61984
Corriente nominal, número de polos mín. (Tu=20 °C)
41  A
Corriente nominal, número de polos máx. (Tu=20 °C)
41  A
Corriente nominal, número de polos mín. (Tu=40 °C)
41  A
Corriente nominal, número de polos máx. (Tu=40 °C)
41  A
Tensión nominal con categoría de sobretensión/grado de polución II/2
1.000  V
Tensión nominal con categoría de sobretensión/grado de polución III/2
630  V
Tensión nominal con categoría de sobretensión/grado de polución III/3
630  V
Tensión nominal con categoría de sobretensión/grado de polución II/2
6  kV
Tensión nominal con categoría de sobretensión/grado de polución III/2
6  kV
Sobretensión de choque nominal con categoría de sobretensión/grado de polución III/3
6  kV
Resistencia a corrientes de corta duración
3 x 1s mit 420 A
Distancia de fuga, mín.
9,6  mm
Distancia mín.
6,9  mm

Datos nominales según UL 1059

Instituto (cURus)
CURUS
Núm. de certificación (cURus)
E60693
Tensión nominal (Use Group B / UL 1059)
300  V
Tensión nominal (Use Group C / UL 1059)
300  V
Tensión nominal (Use Group D / UL 1059)
300  V
Intensidad nominal (Use Group B / UL 1059)
40,5  A
Intensidad nominal (Use Group C / UL 1059)
40,5  A
Intensidad nominal (Use Group D / UL 1059)
10  A
Distancia de fuga, mín.
9,6  mm
Distancia en el aire, mín.
6,9  mm
Referencia para valores de homologación
Las especificaciones son valores máximos; para más información, ver certificado de homologación.

Embalaje

Embalaje
Caja
Longitud de VPE
338  mm
Anchura VPE
130  mm
Altura de VPE
33  mm

Indicación importante

Conformidad con IPC
Conformidad: Los productos se diseñan, fabrican y entregan de conformidad con los estándares y normas reconocidas internacionalmente, y cumplen con las características especificadas en la hoja técnica o, según el producto, con las características decorativas de conformidad con la norma IPC-A-610 "Clase 2". Cualquier demanda sobre los productos se puede evaluar bajo solicitud.
Notas
  • Más variantes bajo solicitud
  • Intensidad nominal relativa a la sección nominal y número mín. de polos.
  • P en el dibujo = paso
  • Los datos nom. se refieren al comp. corresp. las distancias en aire y fuga respecto a otros comp. se dimensionan s/normas aplicación relevantes.
  • De acuerdo con la norma IEC 61984, los conectores OMNIMATE son conectores sin capacidad de ruptura (COC). Durante el uso designado, no se permite que los conectores sean acoplados o desacoplados cuando estén en tensión o bajo carga
  • Almacenamiento a largo plazo del producto con una temperatura promedio de 50 °C y una humedad promedio del 70 %, 36 meses


Clasificaciones

ETIM 6.0
EC002637
ETIM 7.0
EC002637
ETIM 8.0
EC002637
ETIM 9.0
EC002637
ETIM 10.0
EC002637
ECLASS 9.0
27-44-04-02
ECLASS 9.1
27-44-04-02
ECLASS 10.0
27-44-04-02
ECLASS 11.0
27-46-02-01
ECLASS 12.0
27-46-02-01
ECLASS 13.0
27-46-02-01
ECLASS 14.0
27-46-02-01
ECLASS 15.0
27-46-02-01
