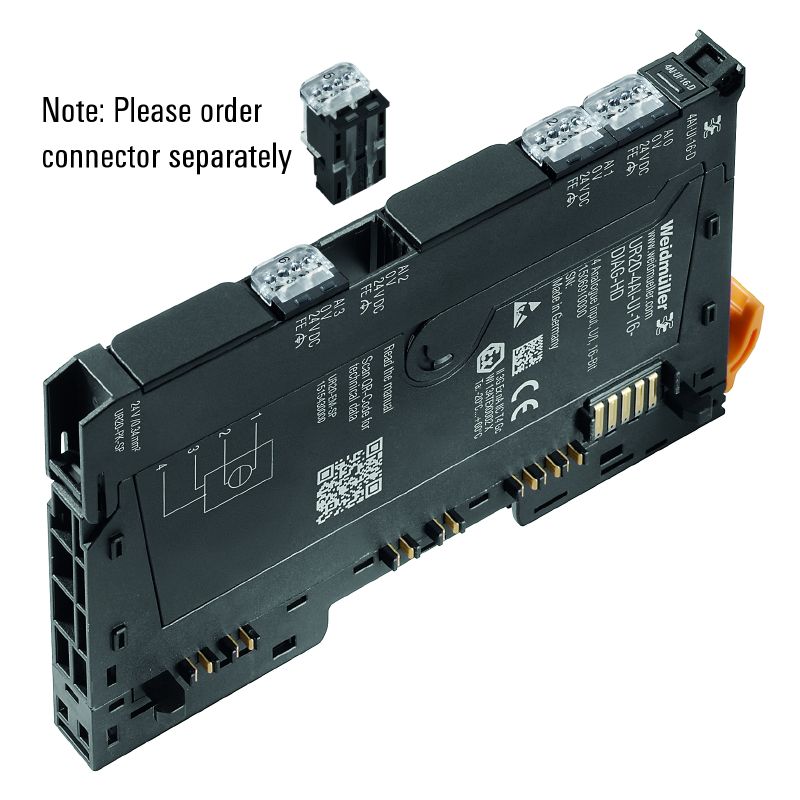

Produktillustration
UR20-4AI-UI-16-DIAG-HD
Block diagram
UR20-4AI-UI-16-DIAG-HD
Connection diagram
UR20-4AI-UI-16-DIAG-HD
Förklaring av förkortningar

UR20-4AI-UI-16-DIAG-HD

Denna produkt kommer snart att utgå

Remote I/O-modul, IP20, 4-kanals, Analogsignaler, Ingång, Ström/Spänning, 16 bitar

Produkt-ID 1506910000
Öppna i konfiguratorn
Ladda ner datablad Teknisk support Stöd för programvara Nedladdningar av produkter
Tillbehör 16 Reservdelar 2 Separata delar 2 Använda produkter 16
Godkännanden Allmänna beställningsdata Mått och vikter Temperaturer Miljööverenstämmelse för produkt analoga ingångar Anslutningsdata Allmänna data Nätdel Systemdata Viktig hänvisningstext Klassificeringar

Godkännanden

Godkännanden
![](https://assets.dam.weidmueller.com/assets/api/63e27dd8-88d2-46a7-9840-58fe3637ac20/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/2a4a8742-86e3-45cc-8b68-a2da67801c40/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/52b59257-358c-4bc4-9ea4-df407cebf157/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/77c071f4-46bd-4b7f-8f24-3c61d44584d2/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/d2e83968-d07b-4c8a-82b2-25cf0c69fee7/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/d1a278f5-5acb-4199-8c83-b599817086bc/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/106d65db-9035-4009-8a4b-55480269373e/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/8761d6a8-633c-4aff-8793-97a5d2b0ca50/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/dde5b188-d0b1-4486-8f22-54b343043814/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/343066b4-2123-4788-b278-3ff01ec50f19/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/0d1637a4-c7dd-4915-8bc8-4c9de8d8b393/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/4a92d911-d582-40e3-85fc-c9e9b159e140/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/2fb608f0-c73d-4515-a7a5-878046a505f4/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/cbf09862-97e9-475d-b71a-c6db1e3e9933/DAP_Master_ICON,w_80,q_80)
ROHS
Uppfyllelse
UL File Number Search
[UL-webbplats](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Certifikat-Nr. (cULus)
E141197
Certificat-nr (cULusEX)
E223527

Allmänna beställningsdata

Utförande
Remote I/O-modul, IP20, 4-kanals, Analogsignaler, Ingång, Ström/Spänning, 16 bitar
Art.nr.
1506910000
Typ
UR20-4AI-UI-16-DIAG-HD
GTIN (EAN)
4050118315417
Förp.
1 items

Mått och vikter

Djup
76 mm
Byggdjup (tum)
2,992 inch
Höjd
120 mm
Bygghöjd (tum)
4,724 inch
Bredd
11.5 mm
Byggbredd (tum)
0,453 inch
Montagemått höjd
128 mm
Nettovikt
72 g

Temperaturer

Lagertemperatur
-40 °C ... +85 °C
Drifttemperatur
-20 °C...60 °C

Miljööverenstämmelse för produkt

RoHS-kompatibilitetsstatus
Kompatibel med undantag
RoHS-undantag (om tillämpligt/känt)
7a, 7cI
REACH SVHC
Lead 7439-92-1
SCIP
82327f13-cd27-455a-ab5b-a62e1996dcf8
Produktens koldioxidavtryck
  • Vagga till grind:
    7,740 kg CO2 eq.

analoga ingångar

Antal analoga ingångar
4
Givaranslutning
2-ledare
3-ledare
3-ledare + FE
Givarmatning
  • min.:
    0 mA
  • nominell:
    750 mA
  • max.:
    750 mA
Individuell kanaldiagnos
Ja
Inre motstånd I
45 Ω
Inre motstånd U
100 kΩ
Kortslutningssäker
Ja
Moduldiagnos
Ja
noggrannhet
0,1 % FSR
Omvandlingstid
1 ms
Sensor-försörjning
Ja
Skydd polförväxling
Ja
Svarstid/reservtid
<50 ms
Typ
1. U (0…5 V, 0…10 V, 1…5 V, 2…10 V, ±10 V)
2. I (0–20 mA eller 4–20 mA)
Upplösning
16 Bit

Anslutningsdata

Ledararea, fintrådig, min.
0,14 mm²
Ledardiameter, entrådig min.
0,14 mm²
Ledardiameter, fintrådig, max.
0,35 mm²
Wire cross-section, finely stranded, max. (AWG)
AWG 22
Wire cross-section, finely stranded, min. (AWG)
AWG 26
Wire cross-section, solid, max.
0,35 mm²
Wire cross-section, solid, min. (AWG)
AWG 26
Сечение подключаемого провода, одножильного, макс. (AWG)
AWG 22

Allmänna data

Air pressure (storage)
1 013 hPa (höjd 0 m) till 700 hPa (höjd 3000 m) enligt DIN EN 61131-2
Brännbarhetsklass enligt UL 94
V-0
Luftfeuchtigkeit (Betrieb)
10 % till 95 %, icke-kondenserande enligt DIN EN 61131-2
Luftfeuchtigkeit (Lagerung)
10 % till 95 %, icke-kondenserande enligt DIN EN 61131-2
Luftfuktighet (transport)
10 % till 95 %, icke-kondenserande enligt DIN EN 61131-2
Lufttryck (drift)
≥ 795 hPa (höjd ≤ 2 000 m) enligt DIN EN 61131-2
Montageskena obestyckad
TS 35
Nedsmutsningsgrad
2
Provspänning
500 V
Shock
15 g över 11 ms, halv sinusvåg, motsv. IEC 60068-2-27
Tlak vzduchu (přeprava)
1 013 hPa (höjd 0 m) till 700 hPa (höjd 3000 m) enligt DIN EN 61131-2
Vibrationstålighet
5 Hz ≤ f ≤ 8,4 Hz: 3,5 mm amplitud enligt IEC 60068-2-6
8,4 Hz ≤ f ≤ 150 Hz: 1 g acceleration enligt IEC 60068-2-6
Överspänningskategori
II

Nätdel

Skydd polförväxling
Ja
Strömförbrukning från Iin (aktuellt effektsegment)
25 mA + givarmatning
Strömförbrukning från Isys, typ.
8 mA
Supply voltage
24 V DC +20 %/ -15 %
över systembussen

Systemdata

Diagnostiska data
1 Bit
Fältbussprotokoll
PROFINET IRT
PROFINET RT
CC-Link IE TSN
PROFIBUS DP-V1
EtherCAT
Modbus/TCP
EtherNet/IP
CANopen
DeviceNet
POWERLINK
CC-Link
Galvanisk isolation
500 V DC mellan strömbanororna
Gränssnitt
u-remote systembuss
Modultyp
Analog ingångsmodul
Processdata
8 Byte
Överföringshastighet för systembuss, max.
48 MBit/s

Viktig hänvisningstext

Produktinformation
Note: Please order connector (1469340000) separately

Klassificeringar

ETIM 8.0
EC001596
ETIM 9.0
EC001596
ETIM 10.0
EC001596
ECLASS 14.0
27-24-26-01
ECLASS 15.0
27-24-26-01
