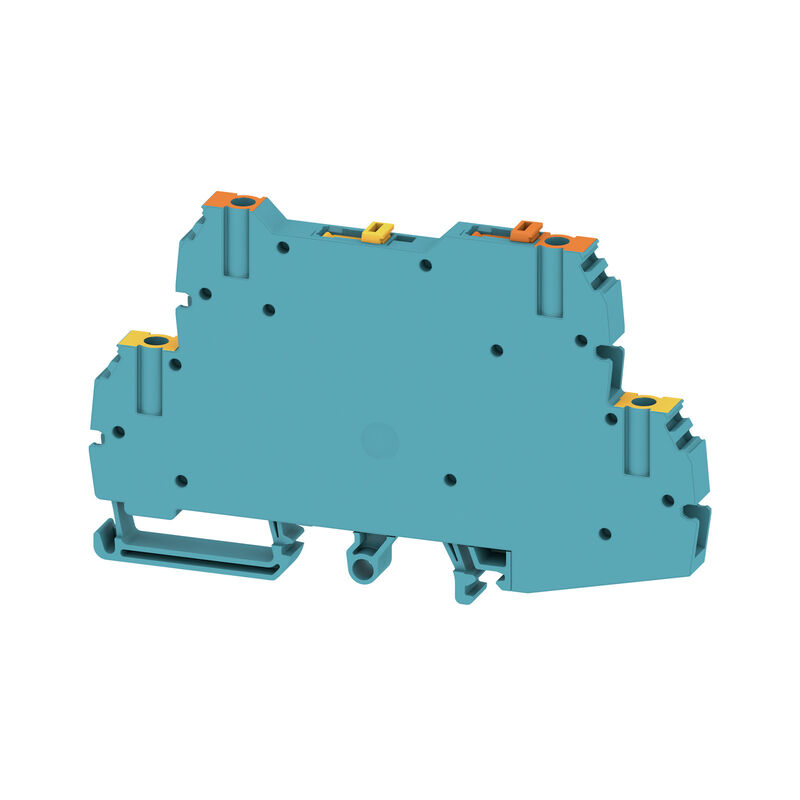

Test-disconnect terminal, Screw connection, blue, 2.5 mm², 17 A, 500 V, Number of connections: 4, Number of levels: 2

Art.-Nr. 2456010000
Im Konfigurator öffnen
Datenblatt herunterladen Engineering Support Produkt Downloads
Zubehör 23 Verwandte Artikel 162
Homologaciones General ordering data Dimensiones y pesos Temperatures Conformidad medioambiental del producto Datos del material Rendszer specifikációk weitere technische Daten Klemmbare Leiter (Weiterer Anschluss) Klemmbare Leiter (Bemessungsanschluss) Bemessungsdaten nach CSA Allgemeines Rating data Bemessungsdaten nach UL Классификации

Homologaciones

Zulassungen
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
ROHS
Uppfyllelse
UL File Number Search
[UL Webseite](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Zertifikat-Nr. (cURus)
E60693

General ordering data

Ausfuehrung
Test-disconnect terminal, Screw connection, blue, 2.5 mm², 17 A, 500 V, Number of connections: 4, Number of levels: 2
Best.-Nr.
2456010000
Art
WDTR 2.5 BL
GTIN (EAN)
4050118515251
VPE
25 Stück

Dimensiones y pesos

Tiefe
65 mm
Profondeur (pouces)
2,559 inch
Höhe
94 mm
Высота (в дюймах)
3,701 inch
Breite
6,15 mm
Byggbredd (tum)
0,242 inch
Nettogewicht
22,76 g

Temperatures

Lagertemperatur
-25 °C...55 °C
Umgebungstemperatur
-50 °C…75 °C
Dauergebrauchstemperatur, min.
-50 °C
Dauergebrauchstemperatur, max.
120 °C

Conformidad medioambiental del producto

RoHS-Konformitätsstatus
Conforme con exención
RoHS-Ausnahme (falls zutreffend/bekannt)
6c
REACH SVHC
Lead 7439-92-1
SCIP
c6099607-b1cd-4fc8-8f5b-8c2defa73093

Datos del material

Werkstoff
Wemid
Farbe
blau
Brennbarkeitsklasse nach UL 94
V-0

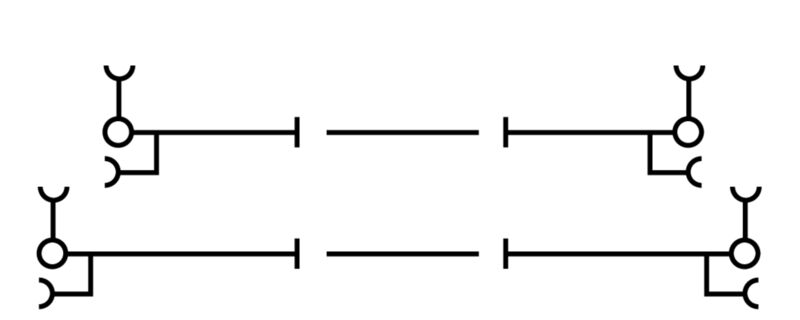

Rendszer specifikációk

Abschlussplatte erforderlich
No
Anzahl der Potentiale
2
Number of levels
2
Anzahl der Klemmstellen je Etage
2
Etagen intern gebrückt
Nein
Tragschiene
TS 32
TS 35
N-Funktion
Nein
PE-Funktion
Nein
PEN-Funktion
Nein

weitere technische Daten

explosionsgeprüfte Ausführung
Nein
Montageart
Snap-on
Offene Seiten
closed

Klemmbare Leiter (Weiterer Anschluss)

Anschlussart, weiterer Anschluss
Schraubanschluss

Klemmbare Leiter (Bemessungsanschluss)

Abisolierlänge
8 mm
Anschlussart
Schraubanschluss
Anschlussart 2
Schraubanschluss
Anschlussrichtung
seitlich
Anzahl Anschlüsse
4
Anzugsdrehmoment, max.
0,6 Nm
Anzugsdrehmoment, min.
0,5 Nm
Klemmbereich, max.
4 mm²
Klemmbereich, min.
0,05 mm²
Klingenmaß
0,6 x 3,5 mm
Lehrdorn nach 60 947-1
A3
Leiteranschlussquerschnitt AWG, max.
AWG 12
Leiteranschlussquerschnitt AWG, min.
AWG 30
Leiteranschlussquerschnitt, eindrähtig, max.
4 mm²
Leiteranschlussquerschnitt, eindrähtig, min.
0,05 mm²
Leiteranschlussquerschnitt, feindrähtig AEH mit Kunststoffkragen DIN 46228/4, max.
2,5 mm²
Leiteranschlussquerschnitt, feindrähtig AEH mit Kunststoffkragen DIN 46228/4, min.
0,05 mm²
Leiteranschlussquerschnitt, feindrähtig mit AEH DIN 46228/1, max.
2,5 mm²
Leiteranschlussquerschnitt, feindrähtig mit AEH DIN 46228/1,min.
0,05 mm²
Leiteranschlussquerschnitt, feindrähtig, max.
2,5 mm²
Leiteranschlussquerschnitt, feindrähtig, min.
0,05 mm²
Leiteranschlussquerschnitt, feinstdrähtig, min.
0,05 mm²
Leiteranschlussquerschnitt, mehrdrähtig, max.
4 mm²
Leiteranschlussquerschnitt, mehrdrähtig, min.
0,05 mm²

Bemessungsdaten nach CSA

Leitergr. Factory wiring max (CSA)
12 AWG
Leitergr. Factory wiring min (CSA)
26 AWG
Leitergr. Field wiring max (CSA)
12 AWG
Leitergr. Field wiring min (CSA)
26 AWG
Spannung Gr B (CSA)
300 V
Spannung Gr D (CSA)
300 V
Strom Gr B (CSA)
17 A
Strom Gr D (CSA)
10 A
Zertifikat-Nr. (CSA)
12400-377

Allgemeines

Leiteranschlussquerschnitt AWG, max.
AWG 12
Leiteranschlussquerschnitt AWG, min.
AWG 30
Normen
IEC 60947-7-1
Tragschiene
TS 32
TS 35

Rating data

Bemessungsquerschnitt
2,5 mm²
Bemessungsspannung
500 V
Bemessungsspannung DC
500 V
Nennstrom
17 A
Strom bei max. Leiter
17 A
Normen
IEC 60947-7-1
Durchgangswiderstand gemäß IEC 60947-7-x
1,33 mΩ
Bemessungsstoßspannung
6 kV
Verlustleistung gemäß IEC 60947-7-x
0,77 W
Verschmutzungsgrad
3
Überspannungskategorie
III

Bemessungsdaten nach UL

Leitergr. Factory wiring max (cURus)
12 AWG
Leitergr. Factory wiring min (cURus)
30 AWG
Leitergr. Field wiring max (cURus)
12 AWG
Leitergr. Field wiring min (cURus)
30 AWG
Spannung Gr B (cURus)
300 V
Spannung Gr C (cURus)
150 V
Spannung Gr D (cURus)
300 V
Strom Gr B (cURus)
20 A
Strom Gr C (cURus)
20 A
Strom Gr D (cURus)
10 A
Zertifikat-Nr. (cURus)
E60693

Классификации

ETIM 8.0
EC000902
ETIM 9.0
EC000902
ETIM 10.0
EC000902
ECLASS 14.0
27-25-01-09
ECLASS 15.0
27-25-01-09
