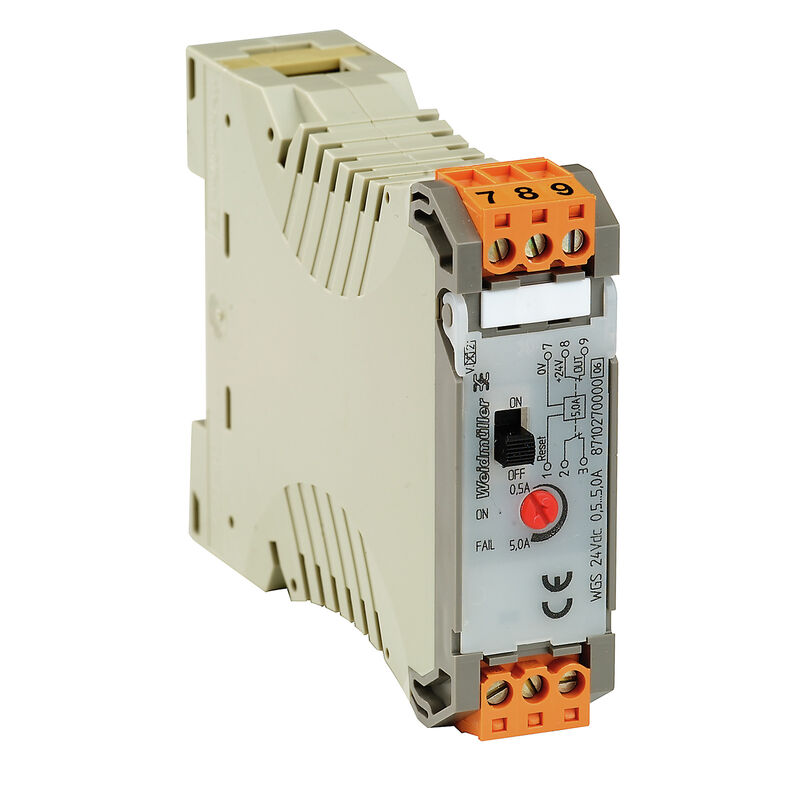

WGS 24Vdc 0.5...5A

Tento produkt již není k dispozici.

WAVEGUARD, Elektronická pojistka

ID výrobku 8710270000
Stáhnout datový list Dokumenty ke stažení Technická podpora
Osvědčení Všeobecné objednací údaje Rozměry a hmotnosti Teploty Shoda produktu s prostředím Jmenovité údaje UL Vstup Výstup Všeobecné údaje Signalizace Klasifikace

Osvědčení

Schválení
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
ROHS
Shoda
UL File Number Search
[Web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Č. osvědčení (cURus)
E230683

Všeobecné objednací údaje

Verze
WAVEGUARD, Elektronická pojistka
Číslo objednávky
8710270000
Typ
WGS 24Vdc 0.5...5A
GTIN (EAN)
4032248385621
Množství
1 ks
Stav objednávky
Přerušeno
Poslední datum objednávky
/Date(1483138800000)/

Rozměry a hmotnosti

Hloubka
92,4 mm
Hloubka (v palcích)
3,638 inch
Výška
72 mm
Výška (v palcích)
2,835 inch
Šířka
22,5 mm
Šířka (v palcích)
0,886 inch
Čistá hmotnost
103 g

Teploty

Skladovací teplota
-20 °C...85 °C
Provozní teplota
0 °C...55

Shoda produktu s prostředím

Stav souladu se směrnicí RoHS
Vyhovující
REACH SVHC
Ne SVHC nad 0,1 wt%

Jmenovité údaje UL

Č. osvědčení (cURus)
E230683

Vstup

Jmenovité řídicí napětí
24 V DC
Jmenovitý proud
0,5...5 A s možností seřízení
Metoda připojení vodiče
Šroubové připojení
Reset
Impuls > 100 ms +24 V, sestupná hrana ZAP.
Rozsah připojení
2,5 mm² / AWG 12
Vstupní proud
0,5...5 A

Výstup

Metoda připojení vodiče
Šroubové připojení
Rozsah připojení
2,5 mm² / AWG 12
Stavové relé / kontakt CO
NC kontakt, max. 50 V / 0,05 A; pouze pro nízké napětí!
Zpoždění signalizace
3,5 ms typ.

Všeobecné údaje

Hloubka konstrukce
92,4 mm
Indikace stavu
Zelená LED: OK; červená LED: chyba mimo meze
Posuvný přepínač
VYP - vyčkání 10 s - ZAP., zap. / vyp.
Standardy
DIN EN 50178
Stupeň krytí
IP20
Váha
100 g
Výška budovy
72 mm
Šířka budovy
22,5 mm

Signalizace

Indikace stavu
Zelená LED: OK; červená LED: chyba mimo meze

Klasifikace

ETIM 8.0
EC001080
