Potential distributor terminal, Screw connection, Light Grey, 95 mm², 232 A, 1000 V, Number of connections: 5, Number of levels: 1

Produkt ID 2603790000
Åbn i konfiguratoren
Download datablad Engineering-support Produktdownloads
Tilbehør 2 Anvendte produkter 47
Approvals General ordering data Dimensions and weights Temperatures Environmental Product Compliance Material data System specifications Additional technical data Conductors for clamping (additional connection) Conductors for clamping (rated connection) Informacje ogólne Rating data Расчетные данные согласно UL Important note Classifications

Approvals

Omologazioni
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/0d1637a4-c7dd-4915-8bc8-4c9de8d8b393/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/756ea985-024d-4142-85a7-acc2e9775394/DAP_Master_ICON,w_80,q_80)
ROHS
Conform
UL File Number Search
[UL Website](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
証明書番号（cURus）
E60693
N° Certificato (cULus)
E511333

General ordering data

Versione
Potential distributor terminal, Screw connection, Light Grey, 95 mm², 232 A, 1000 V, Number of connections: 5, Number of levels: 1
N. d’ordine
2603790000
Tipo
WPD 111 1X95/4X35 GY
GTIN (EAN)
4050118681284
수량
1 Styk

Dimensions and weights

Profondità
69,4 mm
Depth (inches)
2,732 inch
Posizione verticale
105 mm
Height (inches)
4,134 inch
Larghezza
36,6 mm
Width (inches)
1,441 inch
正味重量
240 g

Temperatures

Temperatura di magazzinaggio
-25 °C...55 °C
Temperatura ambiente
-50 °C…85 °C
Continuous operating temp., min.
-50 °C
Continuous operating temp., max.
130 °C

Environmental Product Compliance

Stato conformità RoHS
Compliant with exemption
Esenzione RoHS (se applicabile/nota)
6c
REACH SVHC
Lead 7439-92-1
SCIP
9b5f0838-1f0b-4c14-9fc7-3f5e6ee75be2

Material data

Materiale di base
Wemid
Colori
Light Grey
Classe d'infiammabilità UL 94
V-0

System specifications

Versione
Screw connection
Piastra terminale (necessaria)
No
전위 수
1
Numero di piani
1
Number of clamping points per level
5
Piani ponticellati internamente
No
Guida equipaggiata
TS 35
Mounting plate
Funzione N
No
PE 関数
No
Funzione PEN
No

Additional technical data

bloccabile
Yes
Esecuzione a prova di esplosione
Tak
Istruzioni di montaggio
Szyna nośna / płyta montażowa
Lati aperti
закрытый
Tipo di montaggio
Snap-on
Direct mounting

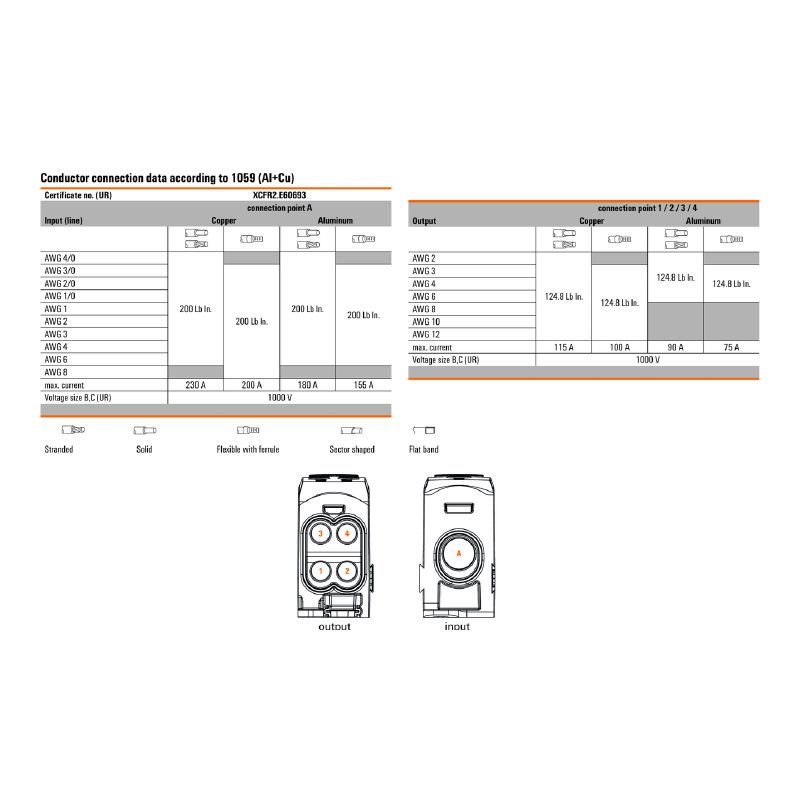

Conductors for clamping (additional connection)

Tipo di collegamento, ulteriore collegamento
Screw connection

Conductors for clamping (rated connection)

Campo di sezioni, max.
95 mm²
Campo di sezioni, min.
2,5 mm²
Direzione di collegamento
on side
Numero di collegamenti
5
Sezione di collegamento cavo AWG, max.
AWG 4/0
Sezione di collegamento cavo AWG, min.
AWG 8
Sezione di collegamento cavo, flessibile con terminali DIN 46228/1, max.
70 mm²
Sezione di collegamento cavo, flessibile con terminali DIN 46228/1, min.
2,5 mm²
Sezione di collegamento cavo, flessibile con terminali DIN 46228/4, min.
2,5 mm²
Sezione di collegamento cavo, flessibile, max.
0 mm²
Sezione di collegamento cavo, flessibile, min.
2,5 mm²
Sezione di collegamento cavo, nucleo rigido, max.
95 mm²
Sezione di collegamento cavo, nucleo rigido, min.
2,5 mm²
Sezione di collegamento, semirigida, max.
95 mm²
Sezione di collegamento, semirigida, min.
2,5 mm²
Tipo di collegamento
Screw connection
Tipo di collegamento 2
Screw connection

Informacje ogólne

Guida equipaggiata
TS 35
Płytka montażowa
Istruzioni di montaggio
Szyna nośna / płyta montażowa
Norme
IEC 60947-7-1
Numero di poli
1
Sezione di collegamento cavo AWG, max.
AWG 4/0
Sezione di collegamento cavo AWG, min.
AWG 8

Rating data

Sezione di dimensionamento
95 mm²
Tensione nominale
1 000 V
Tensione AC nominale
1.000 V
Tensione DC nominale
1.500 V
Corrente nominale
232 A
최대 와이어에서 전류
232 A
Norme
IEC 60947-7-1
Tensione impulsiva di dimensionamento
8 kV
Classe di sovratensione
III
Grado di lordura
3

Расчетные данные согласно UL

N° certificato (cURus)
E60693

Important note

Informazioni sul prodotto
The socket complies with flammability class V-2 according to UL94.

Classifications

ETIM 8.0
EC000897
ETIM 9.0
EC000897
ETIM 10.0
EC000897
ECLASS 14.0
27-25-01-19
ECLASS 15.0
27-25-01-19
