WSI 6/LD 60-150V LLC

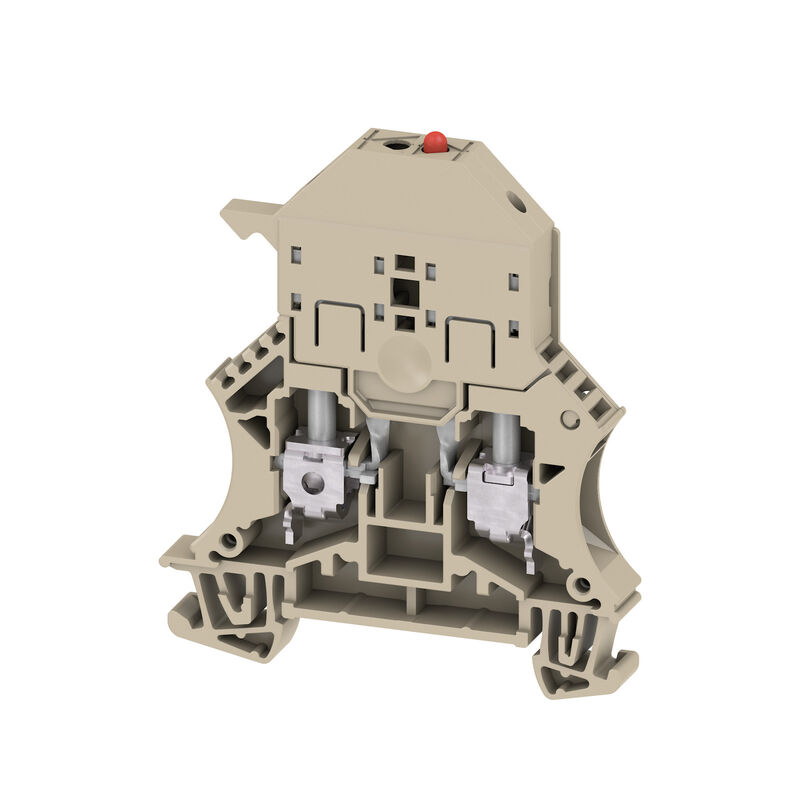

Illustration du produit
WSI 6/LD 60-150V LLC

WSI 6/LD 60-150V LLC

Bloc de jonction à fusible, Raccordement vissé, Beige foncé, 6 mm², 6.3 A, 150 V, Nombre de raccordements: 2, Nombre d'étages: 1, TS 35

Référence produit 1119850000
Ouvrir dans le configurateur
Fiche technique Soutien à l'ingénierie Téléchargements de produits
Accessoires 21 Autres produits de la même gamme 228
Agréments Informations générales de commande Dimensions et poids Températures Conformité environnementale du produit Caractéristiques des matériaux Caractéristiques du système Autres caractéristiques techniques Conducteur raccordable (autre raccordement) Raccordement (raccordement nominal) Caractéristiques nominales selon CSA Blocs de jonction à fusibles Généralités Caractéristiques nominales Caractéristiques nominales selon UL Note importante Illustrations du produit Classifications

Agréments

Zulassungen
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/70d4994d-1e1f-4a62-8b8a-96bcbd57aca3/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
ROHS
Conforme
UL File Number Search
[Site Web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Zertifikat-Nr. (UR)
E60693

Informations générales de commande

Ausfuehrung
Bloc de jonction à fusible, Raccordement vissé, Beige foncé, 6 mm², 6.3 A, 150 V, Nombre de raccordements: 2, Nombre d'étages: 1, TS 35
Best.-Nr.
1119850000
Art
WSI 6/LD 60-150V LLC
GTIN (EAN)
4032248900947
VPE
10 Pièce

Dimensions et poids

Tiefe
71,5 mm
Profondeur (pouces)
2,815 inch
Profondeur, y compris rail DIN
72 mm
Höhe
60 mm
Height (inches)
2,362 inch
Breite
7,9 mm
Largeur (pouces)
0,311 inch
Poids net
20,56 g

Températures

Storage temperature
-25 °C...55 °C
Ambient temperature
-5 °C…40 °C
Température d'utilisation permanente, min.
-50 °C
Température d'utilisation permanente, max.
120 °C

Conformité environnementale du produit

RoHS Compliance Status
Conforme avec exemption
RoHS Exemption (if applicable/known)
7cI
REACH SVHC
Pas de SVHC au-dessus de 0,1 % en poids

Caractéristiques des matériaux

Matériau de base
Wemid
Couleur
Beige foncé
Classe d'inflammabilité selon UL 94
V-0

Caractéristiques du système

Version
Raccordement vissé
Isolateur de fusible
avec LED
pour connexion transversale à visser
libre d'un côté
Flasque de fermeture nécessaire
Oui
Nombre de polarités
1
Nombre d'étages
1
Nombre de points de contact par étage
2
Etages internes pontés
Non
Raccordement PE
Non
Barrette de liaison équipée
TS 35
Fonction N
Non
Fonction PE
Non
Fonction PEN
Non

Autres caractéristiques techniques

Côté ouvert
droite
Nombre de blocs de jonction identiques
1
Type de montage
monté
Version à l#92épreuve de l#92explosion
Non

Conducteur raccordable (autre raccordement)

Connection type, additional connection
Raccordement vissé

Raccordement (raccordement nominal)

Biztosítócsavar
M 3,5
Clamping range, max.
10 mm²
Clamping range, min.
0,5 mm²
Connection direction
latéralement
Gauge to IEC 60947-1
A5
Kés mérete
0,8 x 4,0 mm
Number of connections
2
Przekrój przyłącza przewodów, przewód jednodrutowy, maks.
10 mm²
Sezione di collegamento cavo AWG, min.
AWG 20
Sezione di collegamento cavo, flessibile con terminali DIN 46228/1, max.
6 mm²
Sezione di collegamento cavo, flessibile con terminali DIN 46228/1, min.
0,5 mm²
Sezione di collegamento cavo, flessibile con terminali DIN 46228/4, max.
6 mm²
Sezione di collegamento cavo, flessibile con terminali DIN 46228/4, min.
0,5 mm²
Sezione di collegamento cavo, flessibile, max.
10 mm²
Sezione di collegamento cavo, flessibile, min.
0,5 mm²
Sezione di collegamento, semirigida, max.
10 mm²
Sezione di collegamento, semirigida, min.
0,5 mm²
Stadio di serraggio con elettroavvitatore tipo DMS
3
Stripping length
12 mm
Tightening torque, max.
1,6 Nm
Tightening torque, min.
0,8 Nm
Type of connection
Raccordement vissé
Type of connection 2
Raccordement vissé
Wire connection cross section AWG, max.
AWG 8
Зажимаемый проводник
  • Type de raccordement:
    Raccordement à vis
  • Section pour le raccordement du conducteur:
    • Type:
      rigide, H05(07) V-U
    • min.:
      0,5 mm²
    • max.:
      10 mm²
    • nominal:
      6 mm²
  • Embout:
    • Longueur de dénudage:
      • min.:
        12 mm
      • max.:
        12 mm
      • nominal:
        12 mm
    • Couple de serrage:
      • min.:
        0,8 Nm
      • max.:
        1,6 Nm
  • Type de raccordement:
    Raccordement à vis
  • Section pour le raccordement du conducteur:
    • Type:
      semi-rigide, H07 V-R
    • min.:
      1,5 mm²
    • max.:
      10 mm²
    • nominal:
      6 mm²
  • Embout:
    • Longueur de dénudage:
      • min.:
        12 mm
      • max.:
        12 mm
      • nominal:
        12 mm
    • Couple de serrage:
      • min.:
        0,8 Nm
      • max.:
        1,6 Nm
  • Type de raccordement:
    Raccordement à vis
  • Section pour le raccordement du conducteur:
    • Type:
      souple, H05(07) V-K
    • min.:
      0,5 mm²
    • max.:
      10 mm²
    • nominal:
      6 mm²
  • Embout:
    • Longueur de dénudage:
      • min.:
        12 mm
      • max.:
        12 mm
      • nominal:
        12 mm
    • Couple de serrage:
      • min.:
        0,8 Nm
      • max.:
        1,6 Nm
Сечение подсоединяемого провода, тонкий скрученный, мин.
0,5 mm²
Сечение соединения проводов, твердое ядро, мин.
0,5 mm²

Caractéristiques nominales selon CSA

Поперечное сечение провода, макс. (CSA)
8 AWG
Поперечное сечение провода, мин. (CSA)
20 AWG
Сертификат № (CSA)
200039-1057876

Blocs de jonction à fusibles

Cartridge fuse
G-Si. 5 x 20
Display
LED rouge
Fuse holder (cartridge holder)
pivotant
Leakage current, max.
0,291 mA
Operating voltage, max.
150 V
Type of voltage for indicator
AC/DC

Généralités

Mounting rail
TS 35
Standards
IEC 60947-7-3
Wire connection cross section AWG, max.
AWG 8
Wire connection cross section AWG, min.
AWG 20

Caractéristiques nominales

Section nominale
6 mm²
Tension nominale
150 V
Tension nominale par rapport bloc de jonction voisin
500 V
Tension nominale DC
150 V
Courant nominal
6,3 A
Courant avec conducteur max.
6,3 A
Normes
IEC 60947-7-3
Résistance de passage selon CEI 60947-7-x
0,78 mΩ
Puissance dissipée conformément à CEI 60947-7-x
1,31 W
Degré de pollution
3

Caractéristiques nominales selon UL

Certificat Nº (UR)
E60693
Taille du conducteur Câblage d'installation max. (UR)
8 AWG
Taille du conducteur Câblage d'installation min. (UR)
22 AWG
Taille du conducteur Câblage d'usine max. (UR)
8 AWG
Taille du conducteur Câblage d'usine min. (UR)
22 AWG

Note importante

Product information
La tension dépend de l'élément de fusible ou du voyant indicateur sélectionné

Illustrations du produit

Illustration title 02
Illustration du produit
Légende 02
Figure similaire

Classifications

ETIM 8.0
EC000899
ETIM 9.0
EC000899
ETIM 10.0
EC000899
ECLASS 14.0
27-25-01-13
ECLASS 15.0
27-25-01-13
