ZDU 2.5 GN

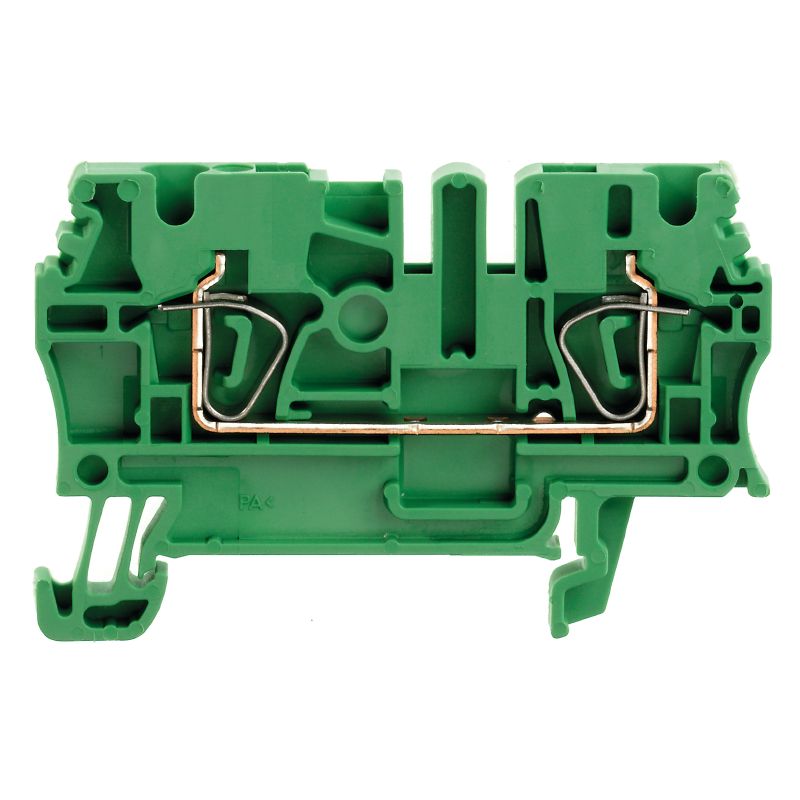

Zdjęcie produktu
ZDU 2.5 GN

ZDU 2.5 GN

Genomgångs-radplint, Fjäderanslutning, 2.5 mm², 800 V, 24 A, grön

Produkt-ID 1683280000
Öppna i konfiguratorn
Ladda ner datablad Teknisk support Nedladdningar av produkter
Tillbehör 40 Använda produkter 1056
Godkännanden Allmänna beställningsdata Mått och vikter Temperaturer Miljööverenstämmelse för produkt Materialdata Märkdata IECEx/ATEX Systemparametrar ytterligare tekniska data Klämbara ledare (ytterligare anslutning) przewody zaciskane (złącze wymiarowane) Расчетные данные согласно CSA General Märkdata Märkdata enligt UL Klassificeringar

Godkännanden

Agréments
![](https://assets.dam.weidmueller.com/assets/api/8761d6a8-633c-4aff-8793-97a5d2b0ca50/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/106d65db-9035-4009-8a4b-55480269373e/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/680ba583-8621-4d57-b79a-2859678ecdf9/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/2fb608f0-c73d-4515-a7a5-878046a505f4/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/52b59257-358c-4bc4-9ea4-df407cebf157/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/9c9311f3-ecc1-4734-91a1-2f3495436c72/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/0a8958f9-c226-4e12-af16-493ec79d92c5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/d1a278f5-5acb-4199-8c83-b599817086bc/DAP_Master_ICON,w_80,q_80)
ROHS
Uppfyllelse
UL File Number Search
[UL-webbplats](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
인증 번호(cURus)
E60693
인증 번호(cURusEX)
E184763

Allmänna beställningsdata

Version
Genomgångs-radplint, Fjäderanslutning, 2.5 mm², 800 V, 24 A, grön
Référence
1683280000
Type
ZDU 2.5 GN
GTIN (EAN)
4008190477837
CPZ
100 items

Mått och vikter

Profondeur
38,5 mm
Byggdjup (tum)
1,516 inch
Byggdjup inkl. montageskena
39,5 mm
Hauteur
59,5 mm
Bygghöjd (tum)
2,343 inch
Largeur
5,1 mm
Byggbredd (tum)
0,201 inch
순중량
7,47 g

Temperaturer

Température de stockage
-25 °C...55 °C
Température ambiante
-50 °C…75 °C
Varaktig driftstemperatur, min.
-50 °C
Varaktig driftstemperatur, max.
120 °C

Miljööverenstämmelse för produkt

Statut de conformité RoHS
Kompatibel utan undantag
REACH SVHC
Nej mSvHC över 0,1 viktprocent

Materialdata

기본 재질
Wemid
컬러 코드
grön
UL 94 가연성 등급
V-0

Märkdata IECEx/ATEX

Certificat Nº (ATEX)
DEMKO15ATEX1467U
Certificat Nº (IECEX)
IECEXULD15.0008U
최대 전압(ATEX)
550 V
Courant (ATEX)
22 A
Ledararea max. (ATEX)
4 mm²
최대 전압(IECEX)
550 V
Ström (IECEX)
22 A
Sezione cavo max (IECEX)
4 mm²
Marcatura EN 60079-7
Ex eb II C Gb
Ex 2014/34/EU märkning
II 2 G D

Systemparametrar

버전
Fjäderanslutning
för jackbar överkoppling
öppen på en sida
엔드 커버 플레이트 필요
Ja
전위 수
1
레벨 수
1
Antal klämställen per våning
2
계층당 전위 수
1
레벨 내부 교차 결선
Nej
PE 결선
Nej
장착 레일
TS 35

ytterligare tekniska data

개방측
höger
유사 단자대 수
1
장착 유형
ihakad
폭발 테스트 버전
Ja

Klämbara ledare (ytterligare anslutning)

Type de raccordement, autre raccordement
Fjäderanslutning

przewody zaciskane (złącze wymiarowane)

Calibre selon 60 947-1
A3
Dimension de la lame
6 x 3,5 mm
Longueur de dénudage
10 mm
Nombre de raccordements
2
Plage de serrage, max.
4 mm²
Plage de serrage, min.
0,05 mm²
Section de raccordement du conducteur, AWG, max.
AWG 12
Section de raccordement du conducteur, AWG, min.
AWG 30
Sens de raccordement
övre
Sezione di collegamento cavo, flessibile con terminali DIN 46228/1, max.
2,5 mm²
Sezione di collegamento cavo, flessibile con terminali DIN 46228/1, min.
0,05 mm²
Sezione di collegamento cavo, flessibile con terminali DIN 46228/4, max.
2,5 mm²
Sezione di collegamento cavo, flessibile con terminali DIN 46228/4, min.
0,05 mm²
Sezione di collegamento cavo, flessibile, max.
4 mm²
Sezione di collegamento cavo, flessibile, min.
0,05 mm²
Sezione di collegamento cavo, nucleo rigido, max.
4 mm²
Sezione di collegamento cavo, nucleo rigido, min.
0,05 mm²
Sezione di collegamento, flessibile, min.
0,05 mm²
Sezione di collegamento, semirigida, max.
4 mm²
Sezione di collegamento, semirigida, min.
0,05 mm²
Type de raccordement
Fjäderanslutning

Расчетные данные согласно CSA

Corrente Gr B (CSA)
27 A
Corrente Gr C (CSA)
27 A
Corrente Gr D (CSA)
5 A
N° certificato (CSA)
200039-1152892
Sezione cavo max (CSA)
12 AWG
Sezione cavo min (CSA)
26 AWG
Tensione Gr B (CSA)
600 V
Tensione Gr C (CSA)
600 V
Tensione Gr D (CSA)
600 V

General

Barrette de liaison équipée
TS 35
Normes
IEC 60947-7-1
Section de raccordement du conducteur, AWG, max.
AWG 12
Section de raccordement du conducteur, AWG, min.
AWG 30

Märkdata

정격 단면적
2,5 mm²
정격 전압
800 V
정격 DC 전압
800 V
정격 전류
24 A
최대 와이어에서 전류
31 A
표준 규격
IEC 60947-7-1
IEC 60947-7-x에 따른 체적 저항률
1,33 mΩ
정격 임펄스 내전압
8 kV
IEC 60947-7-x 규격 전력 손실
0,77 W
Nedsmutsningsgrad
3

Märkdata enligt UL

인증 번호(cURus)
E60693
전류 크기 C(cURus)
25 A
전압 크기 C(cURus)
600 V
컨덕터 크기 팩토리 결선 최대(cURus)
12 AWG
컨덕터 크기 팩토리 결선 최소(cURus)
30 AWG
컨덕터 크기 필드 결선 최대(cURus)
12 AWG
컨덕터 크기 필드 결선 최소(cURus)
30 AWG

Klassificeringar

ETIM 8.0
EC000897
ETIM 9.0
EC000897
ETIM 10.0
EC000897
ECLASS 14.0
27-25-01-01
ECLASS 15.0
27-25-01-01
