ZDU 2.5 OR

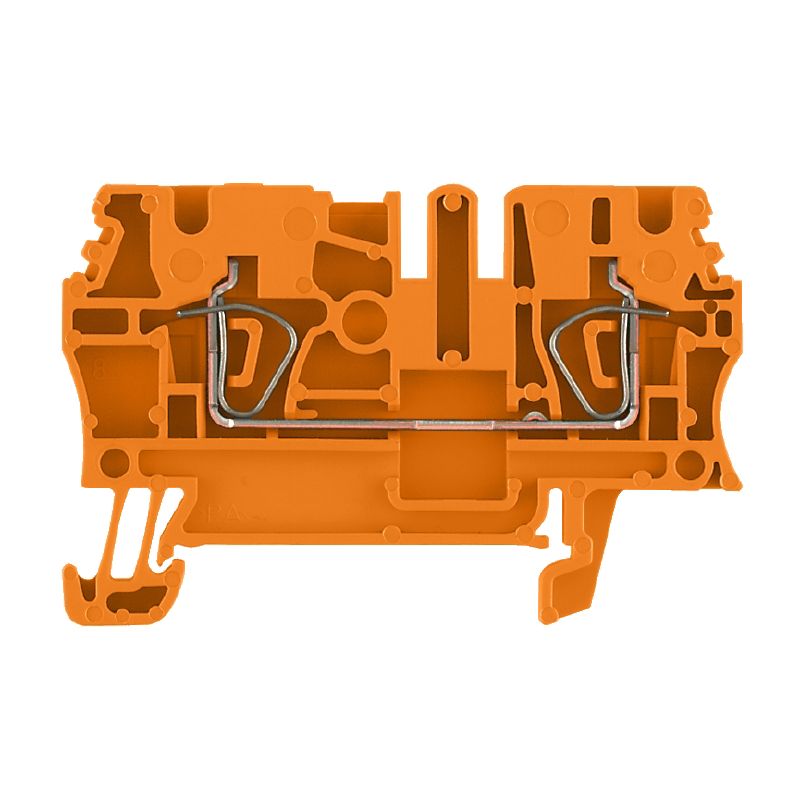

Illustrazione del prodotto
ZDU 2.5 OR

ZDU 2.5 OR

Morsetto passante, Molla autobloccante, 2.5 mm², 800 V, 24 A, arancione

N. articolo 1636780000
Apri nel configuratore
Download foglio dati Supporto ingegneristico Download dei prodotti
Accessori 41 Prodotti correlati 1068
Omologazioni Dati generali per l’ordinazione Dimensioni e pesi Temperature Conformità ambientale del prodotto Dati dei materiali Dati di dimensionamento IECEx/ATEX Dati caratteristici del sistema Aaltri dati tecnici Conduttori allacciabili (altro collegamento) Conduttori allacciabili (collegamento di dimensionamento) Dati dimensionamento secondo CSA Generale Dati dimensionamento UL rating data Illustrazione del prodotto Classificazioni

Omologazioni

Homologaciones
![](https://assets.dam.weidmueller.com/assets/api/8761d6a8-633c-4aff-8793-97a5d2b0ca50/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/d1a278f5-5acb-4199-8c83-b599817086bc/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/106d65db-9035-4009-8a4b-55480269373e/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/680ba583-8621-4d57-b79a-2859678ecdf9/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/2fb608f0-c73d-4515-a7a5-878046a505f4/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/52b59257-358c-4bc4-9ea4-df407cebf157/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/9c9311f3-ecc1-4734-91a1-2f3495436c72/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/35c2d189-508a-474d-b19d-eb9035fb9c7c/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/0a8958f9-c226-4e12-af16-493ec79d92c5/DAP_Master_ICON,w_80,q_80)
ROHS
Conforme
UL File Number Search
[Sito web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
N° certificato (cURus)
E60693
N° certificato (cURusEX)
E184763

Dati generali per l’ordinazione

Versión
Morsetto passante, Molla autobloccante, 2.5 mm², 800 V, 24 A, arancione
Código
1636780000
Tipo
ZDU 2.5 OR
GTIN (EAN)
4008190273613
CPZ
100 Pezzo

Dimensioni e pesi

Profundidad
38,5 mm
Profondità (pollici)
1,516 inch
Profondità inclusa guida DIN
39,5 mm
Altura
59,5 mm
Altura (pulgadas)
2,343 inch
Anchura
5,1 mm
Larghezza (pollici)
0,201 inch
Peso netto
6,99 g

Temperature

Température de stockage
-25 °C...55 °C
Temperatura ambiente
-50 °C…75 °C
Temperatura d'esercizio continuo, min.
-50 °C
Temperatura d'esercizio continuo, max.
120 °C

Conformità ambientale del prodotto

Statut de conformité RoHS
Conforme senza esenzione
REACH SVHC
No SVHC superiori a 0,1 wt%

Dati dei materiali

Materiale di base
Wemid
Colori
arancione
Classe d'infiammabilità UL 94
V-0

Dati di dimensionamento IECEx/ATEX

N° certificato (ATEX)
DEMKO15ATEX1467U
N° certificato (IECEX)
IECEXULD15.0008U
Tensione max. (ATEX)
550 V
Corrente (ATEX)
22 A
Sezione cavo max (ATEX)
4 mm²
Tensione max. (IECEX)
550 V
Corrente (IECEX)
22 A
Sezione cavo max (IECEX)
4 mm²
Marcatura EN 60079-7
Ex eb II C Gb
Marcatura Ex 2014/34/EU
II 2 G D

Dati caratteristici del sistema

Versione
Molla autobloccante
per connettore trasversale ad innesto
aperto da un lato
Piastra terminale (necessaria)
Sì
Numero di potenziali
1
Numero di piani
1
Numero dei punti di serraggio per piano
2
Numero di potenziali per piano
1
Piani ponticellati internamente
No
Collegamento PE
No
Guida equipaggiata
TS 35

Aaltri dati tecnici

Esecuzione a prova di esplosione
Sì
Istruzioni di montaggio
Barra conduttrice
Lati aperti
destra
Numero di morsetti uguali
1
Tipo di montaggio
innestabile

Conduttori allacciabili (altro collegamento)

Connection type, additional connection
Molla autobloccante

Conduttori allacciabili (collegamento di dimensionamento)

Calibro a norma 60 947-1
A3
Campo di sezioni, max.
4 mm²
Campo di sezioni, min.
0,05 mm²
Dimensione lama
0,6 x 3,5 mm
Direzione di collegamento
in alto
Lunghezza di spellatura
10 mm
Numero di collegamenti
2
Sezione di collegamento cavo AWG, max.
AWG 12
Sezione di collegamento cavo AWG, min.
AWG 30
Sezione di collegamento cavo, flessibile con terminali DIN 46228/1, max.
2,5 mm²
Sezione di collegamento cavo, flessibile con terminali DIN 46228/1, min.
0,05 mm²
Sezione di collegamento cavo, flessibile con terminali DIN 46228/4, max.
2,5 mm²
Sezione di collegamento cavo, flessibile con terminali DIN 46228/4, min.
0,05 mm²
Sezione di collegamento cavo, flessibile, max.
4 mm²
Sezione di collegamento cavo, flessibile, min.
0,05 mm²
Sezione di collegamento cavo, nucleo rigido, max.
4 mm²
Sezione di collegamento cavo, nucleo rigido, min.
0,05 mm²
Sezione di collegamento, flessibile, min.
0,05 mm²
Sezione di collegamento, semirigida, max.
4 mm²
Sezione di collegamento, semirigida, min.
0,05 mm²
Tipo di collegamento
Molla autobloccante

Dati dimensionamento secondo CSA

Corrente Gr B (CSA)
27 A
Corrente Gr C (CSA)
27 A
Corrente Gr D (CSA)
5 A
N° certificato (CSA)
200039-1152892
Sezione cavo max (CSA)
12 AWG
Sezione cavo min (CSA)
26 AWG
Tensione Gr B (CSA)
600 V
Tensione Gr C (CSA)
600 V
Tensione Gr D (CSA)
600 V

Generale

Ledardiameter, AWG, min.
AWG 30
Montageskena obestyckad
TS 35
Normer
IEC 60947-7-1
przekrój przyłączeniowy przewodu AWG, maks.
AWG 12
Указание по установке
Barra conduttrice

Dati dimensionamento

Sezione di dimensionamento
2,5 mm²
Tensione nominale
800 V
Tensione DC nominale
800 V
Corrente nominale
24 A
Corrente con conduttore max.
31 A
Norme
IEC 60947-7-1
Resistenza di passaggio conforme a IEC 60947-7-x
1,33 mΩ
Tensione impulsiva di dimensionamento
8 kV
Potenza dissipata secondo IEC 60947-7-x
0,77 W
Grado di lordura
3

UL rating data

Corrente Gr C (cURus)
25 A
Grandezza conduttore Factory wiring max (cURus)
12 AWG
Grandezza conduttore Factory wiring min (cURus)
30 AWG
Grandezza conduttore Field wiring max (cURus)
12 AWG
Grandezza conduttore Field wiring min (cURus)
30 AWG
N° certificato (cURus)
E60693
Tensione Gr C (cURus)
600 V

Illustrazione del prodotto

Título de ilustración-02
Illustrazione del prodotto
Disegno legenda-02
Come da figura

Classificazioni

ETIM 8.0
EC000897
ETIM 9.0
EC000897
ETIM 10.0
EC000897
ECLASS 14.0
27-25-01-01
ECLASS 15.0
27-25-01-01
