Propriétés

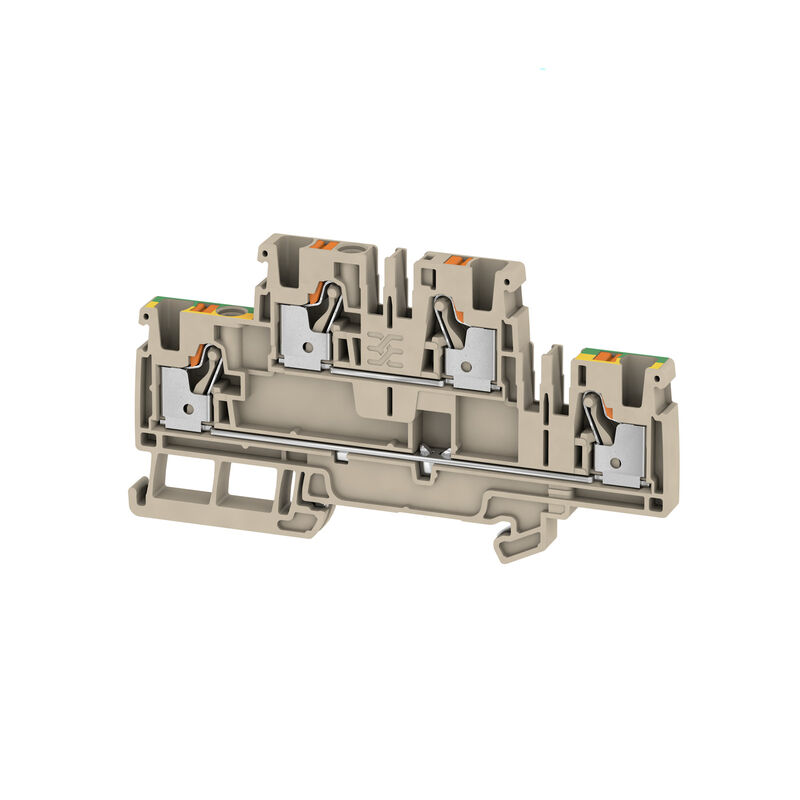

| Version | Borne traversante, Bloc de jonction double étage, PUSH IN, 4 mm², 800 V, 32 A, Beige foncé |
| Référence | 2539980000 |
| Type | A2T 4 FT-PE |
| GTIN (EAN) | 4050118551853 |
| Qté. | 50 Pièce |
| Profondeur | 53,5 mm |
| Profondeur (pouces) | 2,106 inch |
| Profondeur, y compris rail DIN | 54,5 mm |
| Hauteur | 100 mm |
| Hauteur (pouces) | 3,937 inch |
| Largeur | 6,1 mm |
| Largeur (pouces) | 0,24 inch |
| Poids net | 23,184 g |
| Température de stockage | -25 °C...55 °C |
| Température d'utilisation permanente, min. | -60 °C |
| Température d'utilisation permanente, max. | 130 °C |
| Statut de conformité RoHS | Conforme sans exemption |
| REACH SVHC | No SVHC above 0.1 wt% |
| Matériau | Wemid |
| Couleur | Beige foncé |
| Éléments d'actionnement de couleurs | Orange |
| Classe d'inflammabilité selon UL 94 | V-0 |
| Certificat Nº (ATEX) | TUEV16ATEX7909U |
| Certificat Nº (IECEX) | IECEXTUR16.0036U |
| Tension max. (ATEX) | 550 V |
| Courant (ATEX) | 25 A |
| Section max. du conducteur (ATEX) | 4 mm² |
| Tension max. (IECEX) | 550 V |
| Courant (IECEX) | 25 A |
| Section max. du conducteur (IECEX) | 4 mm² |
| Flasque de fermeture nécessaire | Oui |
| Nombre de polarités | 2 |
| Nombre d'étages | 2 |
| Nombre de points de contact par étage | 2 |
| Nombre de potentiels par étage | 1 |
| Etages internes pontés | Non |
| Raccordement PE | Oui |
| Rail | TS 35 |
| Fonction N | Non |
| Fonction PE | Non |
| Fonction PEN | Non |
| avec ergots d'encliquetage | Non |
| Côté ouvert | droite |
| enclipsable | Non |
| Instruction de montage | Rail profilé |
| Type de fixation | monté |
| Type de montage | TS 35 |
| Version à l#92épreuve de l#92explosion | Oui |
| Type de raccordement, autre raccordement | PUSH IN |
| Calibre selon 60 947-1 | A4 |
| Dimension de la lame | 0,6 x 3,5 mm |
| Embouts doubles, max. | 1,5 mm² |
| Embouts doubles, min. | 0,5 mm² |
| Longueur de dénudage | 12 mm |
| Longueur de tube pour embout avec collerette plastique DIN 46228/4 |
|
| Longueur de tube pour embout sans collerette plastique DIN 46228/1 |
|
| Longueur de tube pour embouts jumeaux |
|
| Nombre de raccordements | 4 |
| Plage de serrage, max. | 6 mm² |
| Plage de serrage, min. | 0,14 mm² |
| Section de raccordement du conducteur, AWG, max. | AWG 12 |
| Section de raccordement du conducteur, AWG, min. | AWG 26 |
| Section de raccordement du conducteur, rigide, max. | 4 mm² |
| Section de raccordement du conducteur, rigide, min. | 0,5 mm² |
| Section de raccordement du conducteur, souple avec embout DIN 46228/1, max. | 6 mm² |
| Section de raccordement du conducteur, souple avec embout DIN 46228/1, min. | 0,5 mm² |
| Section de raccordement du conducteur, souple avec embout DIN 46228/4, max. | 4 mm² |
| Section de raccordement du conducteur, souple avec embout DIN 46228/4, min. | 0,5 mm² |
| Section de raccordement du conducteur, souple, max. | 6 mm² |
| Section de raccordement du conducteur, souple, min. | 0,5 mm² |
| Section de raccordement, semi-rigide, max. | 6 mm² |
| Section de raccordement, semi-rigide, min. | 0,5 mm² |
| Sens de raccordement | en haut |
| Type de raccordement | PUSH IN |
| Type de raccordement 2 | PUSH IN |
| Instruction de montage | Rail profilé |
| Normes |
IEC 60947-7-1
IEC 60947-7-2 |
| Rail | TS 35 |
| Section de raccordement du conducteur, AWG, max. | AWG 12 |
| Section de raccordement du conducteur, AWG, min. | AWG 26 |
| Section nominale | 4 mm² |
| Tension nominale | 800 V |
| Tension nominale DC | 800 V |
| Courant nominal | 32 A |
| Courant avec conducteur max. | 32 A |
| Normes |
IEC 60947-7-1
IEC 60947-7-2 |
| Résistance de passage selon CEI 60947-7-x | 1 mΩ |
| Tension de choc nominale | 8 kV |
| Puissance dissipée conformément à CEI 60947-7-x | 1,02 W |
| Catégorie de surtension | III |
| Degré de pollution | 3 |
| Certificat Nº (cURus) | E60693 |
| Courant Gr B (cURus) | 30 A |
| Courant Gr C (cURus) | 30 A |
| Courant Gr D (cURus) | 5 A |
| Taille du conducteur Câblage d'installation max. (cURus) | 10 AWG |
| Taille du conducteur Câblage d'installation min. (cURus) | 26 AWG |
| Taille du conducteur Câblage d'usine max. (cURus) | 10 AWG |
| Taille du conducteur Câblage d'usine min. (cURus) | 26 AWG |
| Tension Gr B (cURus) | 600 V |
| Tension Gr C (cURus) | 600 V |
| Tension Gr D (cURus) | 600 V |
