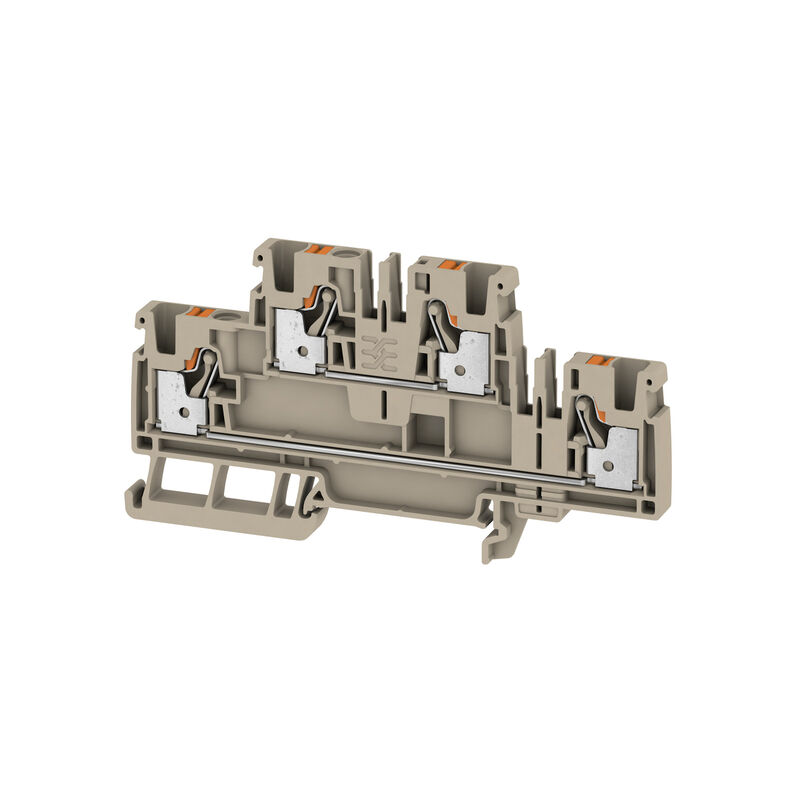

Feed-through terminal, Double-tier terminal, PUSH IN, 4 mm², 800 V, 32 A, dark beige

Produkt ID 2539970000
Åbn i konfiguratoren
Download datablad Engineering Support Product Downloads
Tilbehør 83 Anvendte produkter 1077
Approvals General ordering data Dimensions and weights Temperatures Environmental Product Compliance Material data Rating data IECEx/ATEX System specifications Additional technical data Conductors for clamping (additional connection) Conductors for clamping (rated connection) General Rating data UL rating data Classifications

Approvals

Jóváhagyások
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319217/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319222/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319230/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319231/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319234/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319240/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319244/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319246/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319213/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319260/-S800/-T1z1mm-S80)
ROHS
Conform
UL File Number Search
[UL Website](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Tanúsítvány száma (cURus)
E60693
Certificate No. (cURusEX)
E184763

General ordering data

Változat
Feed-through terminal, Double-tier terminal, PUSH IN, 4 mm², 800 V, 32 A, dark beige
Rendelési szám
2539970000
Típus
A2T 4
GTIN (EAN)
4050118551860
Qty.
50 Styk

Dimensions and weights

Mélység
53,5 mm
Depth (inches)
2,106 inch
Depth including DIN rail
54,5 mm
Magasság
100 mm
Height (inches)
3,937 inch
Szélesség
6,1 mm
Width (inches)
0,24 inch
Net weight
20,416 g

Temperatures

Tárolási hőmérséklet
-25 °C...55 °C
Ambient temperature
-5 °C…40 °C
Continuous operating temp., min.
-60 °C
Continuous operating temp., max.
130 °C

Environmental Product Compliance

RoHS megfelelőségi állapot
Compliant without exemption
REACH SVHC
No SVHC above 0.1 wt%

Material data

Basic material
Wemid
Colour
dark beige
Colour of operational elements
orange
UL 94 flammability rating
V-0

Rating data IECEx/ATEX

Tanúsítvány száma (ATEX)
TUEV16ATEX7909U
Tanúsítvány száma (IECEX)
IECEXTUR16.0036U
Max. voltage (ATEX)
550 V
Áram (ATEX)
25 A
Wire cross section max. (ATEX)
4 mm²
Max. voltage (IECEX)
550 V
Current (IECEX)
25 A
Vezetékkeresztmetszet, max. (IECEX)
4 mm²

System specifications

End cover plate required
Yes
Number of potentials
2
Number of levels
2
Number of clamping points per level
2
Number of potentials per tier
1
Levels cross-connected internally
No
PE connection
No
Mounting rail
TS 35
N-function
No
PE function
No
PEN function
No

Additional technical data

Explosion-tested version
Yes
Installation advice
Rail
Open sides
right
Snap-on
No
Type of fixing
Snap-on
Type of mounting
TS 35
With snap-in pegs
No

Conductors for clamping (additional connection)

Csatlakozás típusa, kiegészítő csatlakozás
PUSH IN

Conductors for clamping (rated connection)

6 mm²
Csatlakozás típusa
PUSH IN
Csatlakozás típusa 2
PUSH IN
Csatlakozási irány
top
Csatlakozások száma
4
Csupaszolási hossz
12 mm
Finomsodratú, min. (névleges csatlakozás)
0,14 mm²
Iker érvéghüvelyek, max.
1,5 mm²
Iker-érvéghüvelyek, min.
0,5 mm²
Keresztmetszet csatlakoztatott vezetékhez, finomsodratú, érvéghüvelyekkel és műanyag gallérokkal DIN 46228/4, névleges csatlakozás, min.
0,14 mm²
Kés mérete
0.6 x 3.5 mm
Mérőeszköz, IEC 60947-1
A4
Műanyag gallér nélküli érvéghüvely csőhossza DIN 46228/1
  • Tube length:
    • min.:
      6 mm
    • max.:
      10 mm
  • Cross-section for conductor connection:
    • min.:
      0,5 mm²
    • max.:
      1 mm²
  • Tube length:
    • min.:
      7 mm
    • max.:
      12 mm
  • Cross-section for conductor connection:
    • min.:
      1,5 mm²
    • max.:
      2,5 mm²
  • Tube length:
    • min.:
      9 mm
    • max.:
      15 mm
  • Cross-section for conductor connection:
    • min.:
      4 mm²
    • max.:
      6 mm²
Műanyag galléros érvéghüvely csőhossza DIN 46228/4
  • Tube length:
    • min.:
      6 mm
    • max.:
      12 mm
  • Cross-section for conductor connection:
    • min.:
      0,5 mm²
    • max.:
      1 mm²
  • Tube length:
    • min.:
      8 mm
    • max.:
      12 mm
  • Cross-section for conductor connection:
    • min.:
      1,5 mm²
    • max.:
      2,5 mm²
  • Tube length:
    • min.:
      10 mm
    • max.:
      12 mm
  • Cross-section for conductor connection:
    • nominal:
      4 mm²
Rögzítési tartomány, névleges csatlakozás, min.
0,14 mm²
Tube length for twin wire-end ferrule
  • Tube length:
    • mín.:
      8 mm
    • max.:
      12 mm
  • Cross-section for conductor connection:
    • min.:
      0,5 mm²
    • max.:
      1,5 mm²
Vezeték csatlakozás keresztmetszet, finomsodratú, érvéghüvelyekkel DIN 46228/1, névleges csatlakozás, min.
0,14 mm²
Vezeték csatlakozási keresztmetszet AWG, max.
AWG 12
Vezeték csatlakozási keresztmetszet AWG, min.
AWG 26
Vezeték csatlakozási keresztmetszet, finomsodratú, max.
6 mm²
Vezeték csatlakozási keresztmetszet, finomsodratú, min.
0,14 mm²
Vezeték csatlakozási keresztmetszet, finomsodratú, érvéghüvelyekkel DIN 46228/1, névleges csatlakozás, max.
6 mm²
Vezeték csatlakozási keresztmetszet, finomsodratú, érvéghüvelyekkel és műanyag gallérokkal DIN 46228/4, névleges csatlakozás, max.
4 mm²
Vezeték csatlakozási keresztmetszet, többeres, névleges csatlakozás, max.
6 mm²
Vezeték csatlakozási keresztmetszet, többeres, névleges csatlakozás, min.
0,14 mm²
Vezetékcsatlakozás keresztmetszete, tömör ér, max. névleges csatlakozás
4 mm²
Vezetékcsatlakozás keresztmetszete, tömör ér, min. névleges csatlakozás
0,14 mm²

General

Szabványok
IEC 60947-7-1
Tartósín
TS 35
Telepítési útmutató
Rail
Vezeték csatlakozási keresztmetszet AWG, max.
AWG 12
Vezeték csatlakozási keresztmetszet AWG, min.
AWG 26

Rating data

Rated cross-section
4 mm²
Rated voltage
800 V
Rated DC voltage
800 V
Névleges áram
32 A
Current at maximum wires
32 A
Standards
IEC 60947-7-1
Volume resistance according to IEC 60947-7-x
1 mΩ
Rated impulse withstand voltage
8 kV
Power loss in accordance with IEC 60947-7-x
2,04 W
Pollution severity
3
Surge voltage category
III

UL rating data

B feszültség nagyság (cURus)
600 V
B áram nagyság (cURus)
30 A
C feszültség nagyság (cURus)
600 V
C áram nagyság (cURus)
30 A
D feszültség nagyság (cURus)
600 V
D áram nagyság (cURus)
5 A
Tanúsítvány száma (cURus)
E60693
Vezetékméret, gyári vezetékezés, max. (cURus)
10 AWG
Vezetékméret, gyári vezetékezés, min. (cURus)
26 AWG
Vezetékméret, terepi vezetékezés, min. (cURus)
26 AWG
Vezetékméret, terepi vezetékzés max. (cURus)
10 AWG

Classifications

ETIM 8.0
EC000897
ETIM 9.0
EC000897
ETIM 10.0
EC000897
ECLASS 14.0
27-25-01-02
ECLASS 15.0
27-25-01-02
