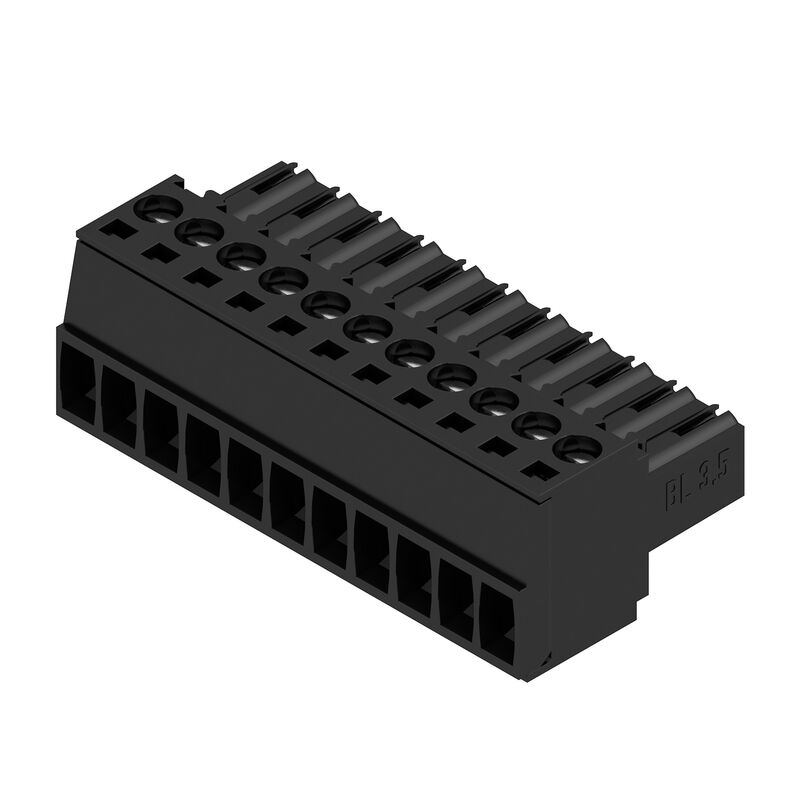

Produktbild
BL 3.50/11/180 SN BK BX

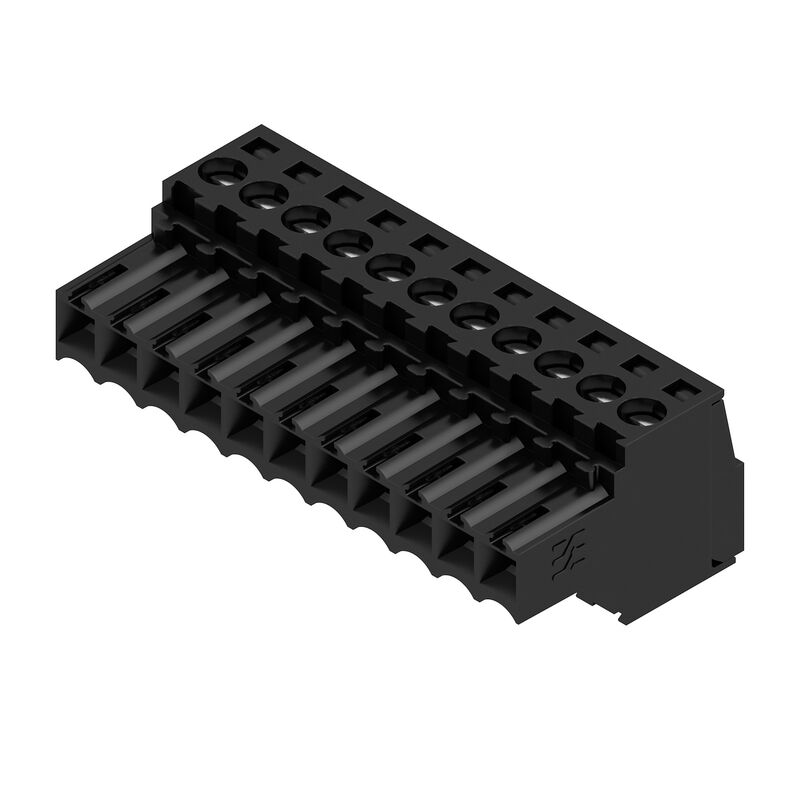

Produktbild
BL 3.50/11/180 SN BK BX
Maßbild
BL 3.50/11/180 SN BK BX
Diagramm
BL 3.50/11/180 SN BK BX
Diagramm
BL 3.50/11/180 SN BK BX
Diagramm
BL 3.50/11/180 SN BK BX
Diagramm

BL 3.50/11/180 SN BK BX

Zásuvný konektor PCB plug in, zdířka, 3.50 mm, Počet pólů: 11, 180°, Připojení s upínacím třmenem, Upínací rozsah, max. : 1.5 mm², Box

ID výrobku 1615720000
Stáhnout datový list Technická podpora Dokumenty ke stažení
Příslušenství 7 Protikusy 11 Příbuzné výrobky 41
Osvědčení Všeobecné objednací údaje Rozměry a hmotnosti Shoda produktu s prostředím Systémové parametry Údaje o materiálu Vodiče vhodné k připojení Jmenovité údaje podle IEC Jmenovité údaje podle CSA Jmenovité údaje podle UL 1059 Balení Typové testy Důležitá poznámka Klasifikace

Osvědčení

Schválení
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/70d4994d-1e1f-4a62-8b8a-96bcbd57aca3/DAP_Master_ICON,w_80,q_80)
ROHS
Shoda
UL File Number Search
[Web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Č. osvědčení (UR)
E60693

Všeobecné objednací údaje

Version
Zásuvný konektor PCB plug in, zdířka, 3.50 mm, Počet pólů: 11, 180°, Připojení s upínacím třmenem, Upínací rozsah, max. : 1.5 mm², Box
Číslo objednávky
1615720000
Typ
BL 3.50/11/180 SN BK BX
GTIN (EAN)
4008190060763
Množství
48 ks
Údaje výrobku
IEC: 320 V / 17 A / 0.2 - 1.5 mm²
UL: 300 V / 10 A / AWG 28 - AWG 14
Balení
Box

Rozměry a hmotnosti

Djup
18,5 mm
Hloubka (v palcích)
0,728 inch
Výška
13 mm
Výška (v palcích)
0,512 inch
Width
38,5 mm
Šířka (v palcích)
1,516 inch
Čistá hmotnost
9,754 g

Shoda produktu s prostředím

Stav souladu se směrnicí RoHS
V souladu bez výjimky
REACH SVHC
Ne SVHC nad 0,1 wt%
Uhlíková stopa výrobku
  • Kolébka k bráně:
    0.232 kg CO2 eq.

Systémové parametry

Produktfamilie
OMNIMATE Signal - řada BL/SL 3,50
Anschlussart
Připojení v provozu
Leiteranschlusstechnik
Připojení s upínacím třmenem
Raster in mm (P)
3,5 mm
Raster in Zoll (P)
0,138 "
Leiterabgangsrichtung
180°
Počet pólů
11
L1 in mm
35 mm
L1 in Zoll
1,378 "
Anzahl Reihen
1
Polreihenzahl
1
Bemessungsquerschnitt
1,5 mm²
Ochrana bezpečná proti dotyku dle normy DIN VDE 57 106
Bezpečné před dotykem prstů
Berührungsschutz nach DIN VDE 0470
IP20 zapojené/ IP10 nezapojené
Stupeň krytí
IP20
plně nainstalované
Durchgangswiderstand
≤5 mΩ
Kodierbar
Ano
Délka odizolování
6 mm
Svěrný šroub
M 2
Hrot šroubováku
0,4 x 2,5
Standard hrotu šroubováku
DIN 5264
Cykly zapojování
25
Zásuvná síla / pól, max.
7 N
Tažná síla / pól, max.
5 N
Utahovací moment
  • Typ krouticího momentu:
    Připojení vodiče
  • Informace o použití:
    • Utahovací moment:
      • min.:
        0,2 Nm
      • max.:
        0,25 Nm

Údaje o materiálu

Izolační materiál
PBT
Barevný
černá
Barevný graf (podobné)
RAL 9011
Skupina izolačního materiálu
IIIa
Komparativní index sledování (CTI)
≥ 200
Klasifikace hořlavosti UL 94
V-0
Materiál kontaktu
Slitina
Povrch kontaktu
pocínované
Struktura vrstev kontaktu konektoru
4...8 µm Sn žárově pocínované
Skladovací teplota, min.
-40 °C
Skladovací teplota, max.
70 °C
Provozní teplota, min.
-50 °C
Provozní teplota, max.
100 °C
Teplotní rozsah, instalace, min.
-30 °C
Teplotní rozsah, instalace, max.
100 °C

Vodiče vhodné k připojení

Upínací rozsah, min.
0,08 mm²
Upínací rozsah, max.
1,5 mm²
Průřez propojení AWG, min.
AWG 28
Průřez propojení AWG, max.
AWG 14
Pevné, min. H05(07) V-U
0,2 mm²
Pevné, max. H05(07) V-U
1,5 mm²
Pružné, min. H05(07) V-K
0,2 mm²
Pružné, max. H05(07) V-K
1,5 mm²
dutinkou s plastovým límcem, , DIN 46228 pt 4, min.
0,2 mm²
dutinkou s plastovým límcem, DIN 46228 pt 4, max.
1,5 mm²
s vodičem a dutinkou, DIN 46228 pt 1, min.
0,2 mm²
s vodičem a dutinkou, DIN 46228 pt 1, max.
1,5 mm²
Zasuňte měřič v souladu s EN 60999 a x b; ø
2,4 mm x 1,5 mm
Upínatelný vodič
  • Průřez připojení vodiče:
    • Typ:
      zapojeno tenkým vodičem
    • jmen.:
      0,5 mm²
  • vodičová koncovka:
    • Délka odizolování:
      • jmen.:
        8 mm
    • Doporučená dutinka na konci vodiče:
      0409500000
    • Délka odizolování:
      • jmen.:
        6 mm
    • Doporučená dutinka na konci vodiče:
      0282600000
  • Průřez připojení vodiče:
    • Typ:
      zapojeno tenkým vodičem
    • jmen.:
      0,75 mm²
  • vodičová koncovka:
    • Délka odizolování:
      • jmen.:
        8 mm
    • Doporučená dutinka na konci vodiče:
      0409600000
    • Délka odizolování:
      • jmen.:
        6 mm
    • Doporučená dutinka na konci vodiče:
      0282700000
  • Průřez připojení vodiče:
    • Typ:
      zapojeno tenkým vodičem
    • jmen.:
      1 mm²
  • vodičová koncovka:
    • Délka odizolování:
      • jmen.:
        8 mm
    • Doporučená dutinka na konci vodiče:
      0409700000
    • Délka odizolování:
      • jmen.:
        6 mm
    • Doporučená dutinka na konci vodiče:
      0372600000
  • Průřez připojení vodiče:
    • Typ:
      zapojeno tenkým vodičem
    • jmen.:
      0,25 mm²
  • vodičová koncovka:
    • Délka odizolování:
      • jmen.:
        8 mm
    • Doporučená dutinka na konci vodiče:
      9025740000
    • Délka odizolování:
      • jmen.:
        5 mm
    • Doporučená dutinka na konci vodiče:
      9018910000
  • Průřez připojení vodiče:
    • Typ:
      zapojeno tenkým vodičem
    • jmen.:
      0,34 mm²
  • vodičová koncovka:
    • Délka odizolování:
      • jmen.:
        8 mm
    • Doporučená dutinka na konci vodiče:
      9025750000
Referenční text
Vnější průměr plastové objímky by neměl být větší než rozteč (P)
Délka koncovek se vybírá v závislosti na produktu a jmenovitém napětí.

Jmenovité údaje podle IEC

testováno podle normy
IEC 60664-1
IEC 61984
Jmenovitý proud, min. počet pólů (Tu=20 °C)
17 A
Jmenovitý proud, max. počet pólů (Tu=20 °C)
12 A
Jmenovitý proud, min. počet pólů (Tu=40 °C)
14,5 A
Jmenovitý proud, max. počet pólů (Tu=40 °C)
10 A
Jmenovité napětí pro třídu přepětí / stupeň znečištění II/2
320 V
Jmenovité napětí pro třídu přepětí / stupeň znečištění III/2
160 V
Jmenovité napětí pro třídu přepětí / stupeň znečištění III/3
160 V
Jmenovité impulzní napětí pro třídu přepětí / stupeň znečištění II/2
2,5 kV
Jmenovité impulzní napětí pro třídu přepětí / stupeň znečištění III/2
2,5 kV
Jmenovité impulzní napětí pro třídu přepětí / stupeň znečištění III/3
2,5 kV
Krátkodobý odpor proti zkratovému proudu
3 x 1 s se 100 A

Jmenovité údaje podle CSA

Institut (CSA)
CSA
Zertifikat-Nr. (CSA)
154685-1318353
Nennspannung (Use group B / CSA)
300 V
Nennspannung (Use group D / CSA)
300 V
Nennstrom (Use group B / CSA)
10 A
Nennstrom (Use group D / CSA)
10 A
Leiteranschlussquerschnitt AWG, min.
AWG 28
Leiteranschlussquerschnitt AWG, max.
AWG 14
Hinweis zu den Zulassungswerten
Specifikace jsou maximální hodnoty, podrobnosti viz příslušná certifikace.

Jmenovité údaje podle UL 1059

Institut (UR)
UR
Zertifikat-Nr. (UR)
E60693
Nennspannung (Use group B / UL 1059)
300 V
Nennspannung (Use group D / UL 1059)
300 V
Nennstrom (Use group B / UL 1059)
10 A
Nennstrom (Use group D / UL 1059)
10 A
Leiteranschlussquerschnitt AWG, min.
AWG 28
Leiteranschlussquerschnitt AWG, max.
AWG 14
Hinweis zu den Zulassungswerten
Specifikace jsou maximální hodnoty, podrobnosti viz příslušná certifikace.

Balení

Verpackung
Box
VPE Länge
351 mm
VPE Breite
136 mm
VPE Höhe
25 mm

Typové testy

Prüfung: Haltbarkeit der Markierungen
  • Standard:
    DIN EN 61984 část 7.3.2 / 09.02 vzor převzatý z DIN EN 60068-2-70 / 07.96
  • Test:
    označení původu, identifikace typu, označení schválení SEV, označení schválení CSA
  • Vyhodnocení:
    k dispozici
  • Test:
    trvanlivost
  • Vyhodnocení:
    vyhovělo
Prüfung: Fehlerhafte Kupplung (Nichtaustauschbarkeit)
  • Standard:
    DIN EN 61984, část 6.3 a 6.9.1 / 09.02, DIN IEC 60512, část 7, oddíl 5 / 05.94
  • Test:
    otočeno o 180° s kódovými prvky
  • Vyhodnocení:
    vyhovělo
Prüfung: Klemmbarer Querschnitt
  • Standard:
    DIN EN 60999-1, část 7 a 9.1 / 12.00, DIN EN 60947-1, oddíl 8.2.4.5.1 / 12.99
  • Typ vodiče:
    • Typ vodiče a průřez vodiče:
      pevný 0,2 mm²
    • Typ vodiče a průřez vodiče:
      splétaný 0,2 mm²
    • Typ vodiče a průřez vodiče:
      pevný 1,5 mm²
    • Typ vodiče a průřez vodiče:
      splétaný 1,5 mm²
    • Typ vodiče a průřez vodiče:
      AWG 28/1
    • Typ vodiče a průřez vodiče:
      AWG 28/19
    • Typ vodiče a průřez vodiče:
      AWG 16/1
    • Typ vodiče a průřez vodiče:
      AWG 16/19
  • Vyhodnocení:
    vyhovělo
Prüfung auf Beschädigung und unbeabsichtigtes Lösen von Leitern
  • Standard:
    DIN EN 60999-1, oddíl 9.4 / 12.00
  • Požadavek:
    0,2 kg
  • Typ vodiče:
    • Typ vodiče a průřez vodiče:
      AWG 28/1
    • Typ vodiče a průřez vodiče:
      AWG 28/19
  • Vyhodnocení:
    vyhovělo
  • Požadavek:
    0,3 kg
  • Typ vodiče:
    • Typ vodiče a průřez vodiče:
      2 × AWG 24/1
    • Typ vodiče a průřez vodiče:
      2 × AWG 24/19 s vodičovou koncovkou
  • Vyhodnocení:
    vyhovělo
  • Požadavek:
    0,4 kg
  • Typ vodiče:
    • Typ vodiče a průřez vodiče:
      pevný 1,5 mm²
    • Typ vodiče a průřez vodiče:
      splétaný 1,5 mm²
    • Typ vodiče a průřez vodiče:
      AWG 16/7
  • Vyhodnocení:
    vyhovělo
Pull-Out Test
  • Standard:
    DIN EN 60999-1, oddíl 9.5 / 12.00
  • Požadavek:
    ≥5 N
  • Typ vodiče:
    • Typ vodiče a průřez vodiče:
      AWG 28/1
    • Typ vodiče a průřez vodiče:
      AWG 28/19
  • Vyhodnocení:
    vyhovělo
  • Požadavek:
    ≥10 N
  • Typ vodiče:
    • Typ vodiče a průřez vodiče:
      2 × AWG 24/1
    • Typ vodiče a průřez vodiče:
      2 × AWG 24/19 s vodičovou koncovkou
  • Vyhodnocení:
    vyhovělo
  • Požadavek:
    ≥40 N
  • Typ vodiče:
    • Typ vodiče a průřez vodiče:
      H05V-U1,5
    • Typ vodiče a průřez vodiče:
      H05V-K1,5
    • Typ vodiče a průřez vodiče:
      AWG 16/7
  • Vyhodnocení:
    vyhovělo

Důležitá poznámka

IPC shoda
Shoda: Produkty jsou vyvíjeny, vyráběny a dodávány v souladu s mezinárodními uznávanými standardy a normami a splňují zajištěné vlastnosti uvedené v datovém listu, respektive splňují dekorativní vlastnosti v souladu s IPC-A-610 „Třída 2“. Další nároky na produkty je možné vyhodnotit na požádání.
Poznámky
  • Další varianty na vyžádání
  • Pozlacené povrchy kontaktů na vyžádání
  • Jmenovitý proud související se jmenovitým průřezem a min. počtem pólů.
  • Max. vnější průměr vodiče: 2,9 mm
  • Dutinka bez plastového límce podle normy DIN 46228/1
  • Dutinka s plastovým límcem podle normy DIN 46228/4
  • P na nákresu = rozteč
  • Jmenovité údaje se vztahují pouze k samotné komponentě. Vzdálenosti odstupů a povrchových svodů mezi jednotlivými komponentami musí být navrženy v souladu s normou příslušné aplikace.
  • V souladu s normou IEC 61984 jsou konektory OMNIMATE konektory bez vypínací schopnosti (COC). Během určeného použití se konektory nesmějí zapínat ani vypínat pod napětím nebo pod zatížením
  • Dlouhodobé uložení produktu s průměrnou teplotou 50 °C a průměrnou vlhkostí 70 %, 36 měsíců
