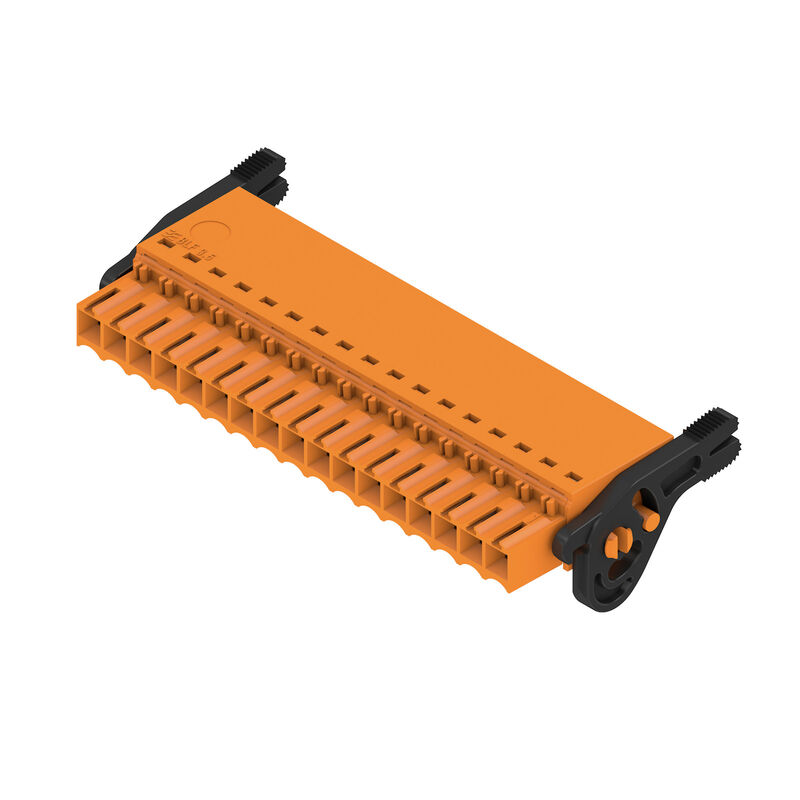

Produktbild
BLF 3.50/17/180LR SN OR BX

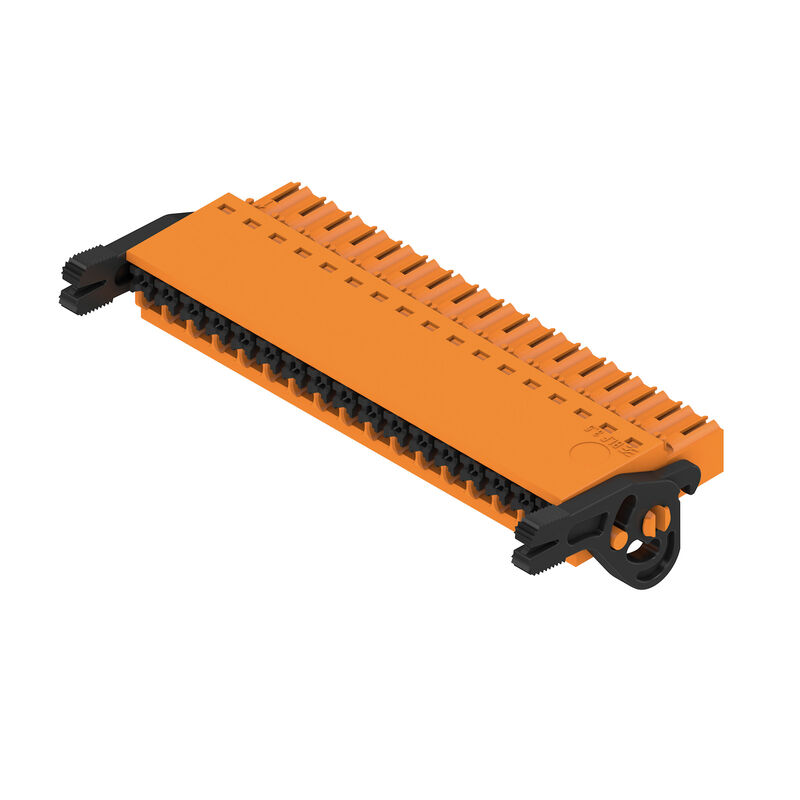

Produktbild
BLF 3.50/17/180LR SN OR BX
Maßbild
BLF 3.50/17/180LR SN OR BX
Deratingkurve
BLF 3.50/17/180LR SN OR BX
Deratingkurve
BLF 3.50/17/180LR SN OR BX
Produktvorteil
Solider PUSH IN-Kontakt
Sicher und dauerhaft

BLF 3.50/17/180LR SN OR BX

Leiterplattensteckverbinder, Buchsenstecker, 3.50 mm, Polzahl: 17, 180°, PUSH IN mit Betätigungselement, Klemmbereich, max. : 1.5 mm², Box

Art.-Nr. 2538260000
Datenblatt herunterladen Engineering Support Produkt Downloads
Verwandte Artikel 35
Zulassungen Allgemeine Bestelldaten Abmessungen und Gewichte Umweltanforderungen Systemkennwerte Werkstoffdaten Anschließbare Leiter Bemessungsdaten nach IEC Nenndaten nach CSA Nenndaten nach UL 1059 Verpackungen Typprüfungen Wichtiger Hinweis Klassifikationen

Zulassungen

Zulassungen
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319230/-S800/-T1z1mm-S80)
ROHS
Konform
UL File Number Search
[UL Webseite](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Zertifikat-Nr. (cURus)
E60693

Allgemeine Bestelldaten

Ausfuehrung
Leiterplattensteckverbinder, Buchsenstecker, 3.50 mm, Polzahl: 17, 180°, PUSH IN mit Betätigungselement, Klemmbereich, max. : 1.5 mm², Box
Best.-Nr.
2538260000
Art
BLF 3.50/17/180LR SN OR BX
GTIN (EAN)
4050118549980
VPE
24  Stück
Produkt-Kennzahlen
IEC: 320 V / 17.5 A / 0.14 - 1.5 mm²
UL: 300 V / 10 A / AWG 26 - AWG 16
Verpackung
Box

Abmessungen und Gewichte

Tiefe
30,05  mm
Tiefe (inch)
1,183  inch
Höhe
15,08  mm
Höhe (inch)
0,594  inch
Breite
66,4  mm
Breite (inch)
2,614  inch
Nettogewicht
17,833  g

Umweltanforderungen

RoHS-Konformitätsstatus
Konform ohne Ausnahme
REACH SVHC
No SVHC above 0.1 wt%

Systemkennwerte

Produktfamilie
OMNIMATE Signal - Serie BL/SL 3.50
Anschlussart
Feldanschluss
Leiteranschlusstechnik
PUSH IN mit Betätigungselement
Raster in mm (P)
3,5  mm
Raster in Zoll (P)
0,138  "
Leiterabgangsrichtung
180°
Polzahl
17
L1 in mm
56  mm
L1 in Zoll
2,205  "
Anzahl Reihen
1
Polreihenzahl
1
Bemessungsquerschnitt
1,5  mm²
Berührungsschutz nach DIN VDE 57 106
fingersicher
Berührungsschutz nach DIN VDE 0470
IP 20 gesteckt/ IP 10 ungesteckt
Schutzart
IP20
Vollständig montiert
Durchgangswiderstand
≤5 mΩ
Kodierbar
Ja
Abisolierlänge
8  mm
Abisolierlänge Toleranz
  • min.:
    0 mm
  • max.:
    1 mm
Schraubendreherklinge
0,4 x 2,5
Schraubendreherklinge Norm
DIN 5264-A
Steckzyklen
25
Steckkraft/Pol, max.
6  N
Ziehkraft/Pol, max.
6  N

Werkstoffdaten

Isolierstoff
PA GF
Farbe
orange
Farbtabelle (ähnlich)
RAL 2000
Isolierstoffgruppe
II
Kriechstromfestigkeit (CTI)
≥ 400
≤ 600
Brennbarkeitsklasse nach UL 94
V-0
Kontaktmaterial
Cu-leg
Kontaktoberfläche
verzinnt
Lagertemperatur, min.
-40  °C
Lagertemperatur, max.
70  °C
Betriebstemperatur, min.
-50  °C
Betriebstemperatur, max.
120  °C
Temperaturbereich Montage, min.
-30  °C
Temperaturbereich Montage, max.
100  °C

Anschließbare Leiter

Klemmbereich, min.
0,14  mm²
Klemmbereich, max.
1,5  mm²
Leiteranschlussquerschnitt AWG, min.
AWG 26
Leiteranschlussquerschnitt AWG, max.
AWG 16
eindrähtig, min. H05(07) V-U
0,14  mm²
eindrähtig, max. H05(07) V-U
1,5  mm²
feindrähtig, min. H05(07) V-K
0,14  mm²
feindrähtig, max. H05(07) V-K
1,5  mm²
mit AEH mit Kragen DIN 46 228/4, min.
0,28  mm²
mit AEH mit Kragen DIN 46 228/4, max.
1  mm²
mit Aderendhülse nach DIN 46 228/1, min.
0,25  mm²
mit Aderendhülse nach DIN 46 228/1, max.
1  mm²
Lehrdorn nach EN 60999 a x b; ø
2,4 mm x 1,5 mm
Klemmbare Leiter
  • Leiteranschlussquerschnitt:
    • Typ:
      feindrähtig
    • nominal:
      0,25 mm²
  • Aderendhülse:
    • Abisolierlänge:
      • nominal:
        10 mm
    • Empfohlene Aderendhülse:
      9025760000
  • Leiteranschlussquerschnitt:
    • Typ:
      feindrähtig
    • nominal:
      0,34 mm²
  • Aderendhülse:
    • Abisolierlänge:
      • nominal:
        10 mm
    • Empfohlene Aderendhülse:
      9025770000
  • Leiteranschlussquerschnitt:
    • Typ:
      feindrähtig
    • nominal:
      0,5 mm²
  • Aderendhülse:
    • Abisolierlänge:
      • nominal:
        10 mm
    • Empfohlene Aderendhülse:
      0690700000
  • Leiteranschlussquerschnitt:
    • Typ:
      feindrähtig
    • nominal:
      0,75 mm²
  • Aderendhülse:
    • Abisolierlänge:
      • nominal:
        10 mm
    • Empfohlene Aderendhülse:
      9021040000
  • Leiteranschlussquerschnitt:
    • Typ:
      feindrähtig
    • nominal:
      1 mm²
  • Aderendhülse:
    • Abisolierlänge:
      • nominal:
        10 mm
    • Empfohlene Aderendhülse:
      0463000000
Hinweistext
Der Außendurchmesser des Kunststoffkragens sollte nicht größer als das Raster (P) sein.
Die Länge der Aderendhülse ist in Abhängigkeit vom Produkt und von der jeweiligen Bemessungsspannung auszuwählen.

Bemessungsdaten nach IEC

geprüft nach Norm
IEC 60664-1
IEC 61984
Bemessungsstrom, min. Polzahl (Tu=20°C)
17,5  A
Bemessungsstrom, max. Polzahl (Tu=20°C)
14,7  A
Bemessungsstrom, min. Polzahl (Tu=40°C)
17,1  A
Bemessungsstrom, max. Polzahl (Tu=40°C)
13,1  A
Bemessungsspannung bei Überspannungsk./Verschmutzungsgrad II/2
320  V
Bemessungsspannung bei Überspannungsk./Verschmutzungsgrad III/2
160  V
Bemessungsspannung bei Überspannungsk./Verschmutzungsgrad III/3
160  V
Bemessungsstoßspannung bei Überspannungsk./Verschmutzungsgrad II/2
2,5  kV
Bemessungsstoßspannung bei Überspannungsk./Verschmutzungsgrad III/2
2,5  kV
Bemessungsstoßspannung bei Überspannungsk./Verschmutzungsgrad III/3
2,5  kV
Kurzzeitstromfestigkeit
1 x 1s mit 120 A

Nenndaten nach CSA

Nennspannung (Use group B / CSA)
300  V
Nennspannung (Use group C / CSA)
50  V
Nennspannung (Use group D / CSA)
300  V
Nennstrom (Use group B / CSA)
10  A
Nennstrom (Use group D / CSA)
10  A
Leiteranschlussquerschnitt AWG, min.
AWG 16
Leiteranschlussquerschnitt AWG, max.
AWG 26

Nenndaten nach UL 1059

Institut (cURus)
CURUS
Zertifikat-Nr. (cURus)
E60693
Nennspannung (Use group B / UL 1059)
300  V
Nennspannung (Use group C / UL 1059]
50  V
Nennspannung (Use group D / UL 1059)
300  V
Nennstrom (Use group B / UL 1059)
10  A
Nennstrom (Use group D / UL 1059)
10  A
Leiteranschlussquerschnitt AWG, min.
AWG 26
Leiteranschlussquerschnitt AWG, max.
AWG 16
Hinweis zu den Zulassungswerten
Angaben sind Maximalwerte, Details siehe Zulassungs-Zertifikat.

Verpackungen

Verpackung
Box
VPE Länge
338  mm
VPE Breite
130  mm
VPE Höhe
33  mm

Typprüfungen

Visuelle und maßliche Prüfung
  • Norm:
    IEC 60512-1-1:2002-02
  • Prüfung:
    Maßprüfung
  • Bewertung:
    bestanden
  • Norm:
    IEC 60512-1-2:2002-02
  • Prüfung:
    Gewichtskontrolle
  • Bewertung:
    bestanden
  • Norm:
    IEC 61984:2001-10 Abschnitt 6.2
  • Prüfung:
    visuelle Begutachtung
  • Bewertung:
    bestanden
Prüfung: Haltbarkeit der Markierungen
  • Norm:
    IEC 60068-2-70:1995-12 Prüfung Xb
  • Prüfung:
    Ursprungskennzeichnung, Typkennzeichnung, Raster, Materialtyp, Datumsuhr, Zulassungskennzeichnung UL, Zulassungskennzeichnung CSA
  • Bewertung:
    vorhanden
  • Prüfung:
    Lebensdauer
  • Bewertung:
    bestanden
Prüfung: Fehlerhafte Kupplung (Nichtaustauschbarkeit)
  • Norm:
    IEC 60512-13-5:2006-02
  • Prüfung:
    180° gedreht mit Kodierelementen
  • Bewertung:
    bestanden
  • Prüfung:
    180° gedreht ohne Kodierelemente
  • Bewertung:
    bestanden
  • Prüfung:
    visuelle Begutachtung
  • Bewertung:
    bestanden
Prüfung: Klemmbarer Querschnitt
  • Norm:
    IEC 60999-1:1999-11 Abschnitt 9.1, IEC 60947-1:2011-03 Abschnitt 8.2.4.5.1
  • Leitertyp:
    • Leitertyp und Leiterquerschnitt:
      eindrähtig 0,14 mm²
    • Leitertyp und Leiterquerschnitt:
      mehrdrähtig 0,14 mm²
    • Leitertyp und Leiterquerschnitt:
      eindrähtig 1,5 mm²
    • Leitertyp und Leiterquerschnitt:
      mehrdrähtig 1,5 mm²
    • Leitertyp und Leiterquerschnitt:
      AWG 26/1
    • Leitertyp und Leiterquerschnitt:
      AWG 26/19
    • Leitertyp und Leiterquerschnitt:
      AWG 16/1
    • Leitertyp und Leiterquerschnitt:
      AWG 16/19
  • Bewertung:
    bestanden
Prüfung auf Beschädigung und unbeabsichtigtes Lösen von Leitern
  • Norm:
    IEC 60999-1:1999-11 Abschnitt 9.4 bzw. Abschnitt 8.10
  • Anforderung:
    0,2 kg
  • Leitertyp:
    • Leitertyp und Leiterquerschnitt:
      AWG 26/1
    • Leitertyp und Leiterquerschnitt:
      AWG 26/19
  • Bewertung:
    bestanden
  • Anforderung:
    0,3 kg
  • Leitertyp:
    • Leitertyp und Leiterquerschnitt:
      H05V-U0.5
    • Leitertyp und Leiterquerschnitt:
      H05V-K0.5
  • Bewertung:
    bestanden
  • Anforderung:
    0,4 kg
  • Leitertyp:
    • Leitertyp und Leiterquerschnitt:
      H07V-U1.5
    • Leitertyp und Leiterquerschnitt:
      H07V-K1.5
    • Leitertyp und Leiterquerschnitt:
      AWG 16/1
    • Leitertyp und Leiterquerschnitt:
      AWG 16/19
  • Bewertung:
    bestanden
Pull-Out Test
  • Norm:
    IEC 60999-1:1999-11 Abschnitt 9.5
  • Anforderung:
    ≥10 N
  • Leitertyp:
    • Leitertyp und Leiterquerschnitt:
      AWG 26/1
    • Leitertyp und Leiterquerschnitt:
      AWG 26/19
  • Bewertung:
    bestanden
  • Anforderung:
    ≥20 N
  • Leitertyp:
    • Leitertyp und Leiterquerschnitt:
      H05V-U0.5
    • Leitertyp und Leiterquerschnitt:
      H05V-K0.5
  • Bewertung:
    bestanden
  • Anforderung:
    ≥40 N
  • Leitertyp:
    • Leitertyp und Leiterquerschnitt:
      H07V-U1.5
    • Leitertyp und Leiterquerschnitt:
      H07V-K1.5
    • Leitertyp und Leiterquerschnitt:
      AWG 16/1
    • Leitertyp und Leiterquerschnitt:
      AWG 16/19
  • Bewertung:
    bestanden

Wichtiger Hinweis

IPC-Konformität
Konformität: Die Produkte werden nach international anerkannten Standards und Normen entwickelt, gefertigt und ausgeliefert und entsprechen den zugesicherten Eigenschaften im Datenblatt bzw. erfüllen dekorative Eigenschaften in Anlehnung der IPC-A-610 „Class2“. Darüber hinaus gehende Ansprüche an die Produkte können auf Anfrage bewertet werden.
Hinweise
  • Weitere Varianten auf Anfrage
  • Vergoldete Kontaktoberflächen auf Anfrage
  • Bemessungsstrom bezogen auf Bemessungsquerschnitt und min. Polzahl
  • AEH ohne Kunststoffkragen nach DIN 46228/1
  • AEH mit Kunststoffkragen nach DIN 46228/4
  • Zeichnungsangabe P = Raster
  • Bemessungsdaten sind bezogen auf das jeweilige Bauteil. Luft- und Kriechstrecken zu anderen Bauteilen sind entsprechend der jeweils relevanten Anwendungsnormen zu gestalten.
  • OMNIMATE-Steckverbinder sind nach IEC 61984 Steckverbinder ohne Schaltleistung (COC). Bei bestimmungsgemäßem Gebrauch dürfen sie weder spannungsführend noch unter Last gesteckt oder getrennt werden.
  • Langzeitlagerung des Produkts bei einer Durchschnittstemperatur von 50 °C und einer maximalen Luftfeuchtigkeit von 70 %, 36 Monate
