Propriétés

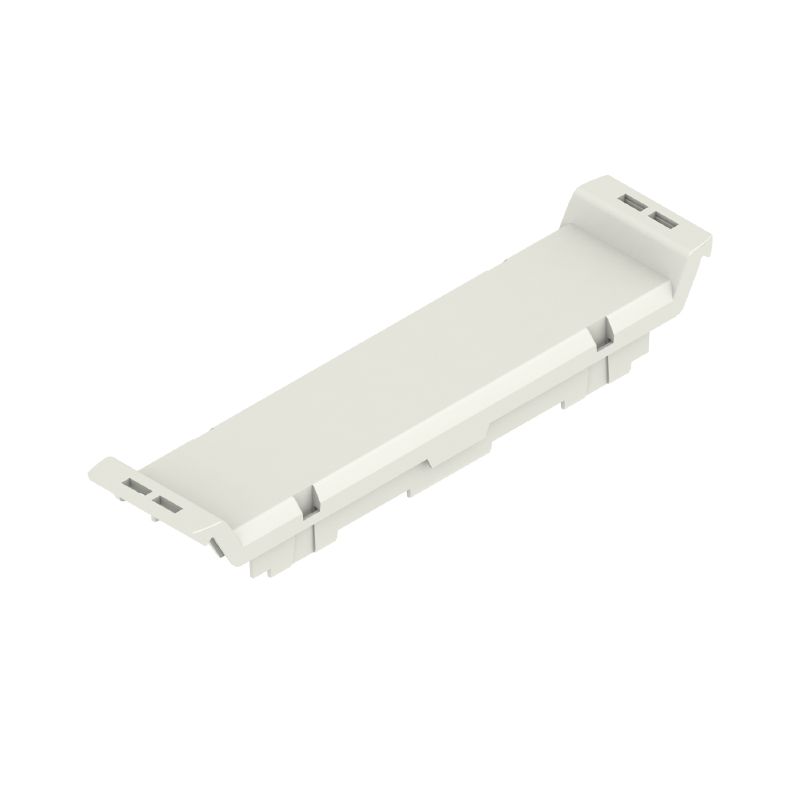

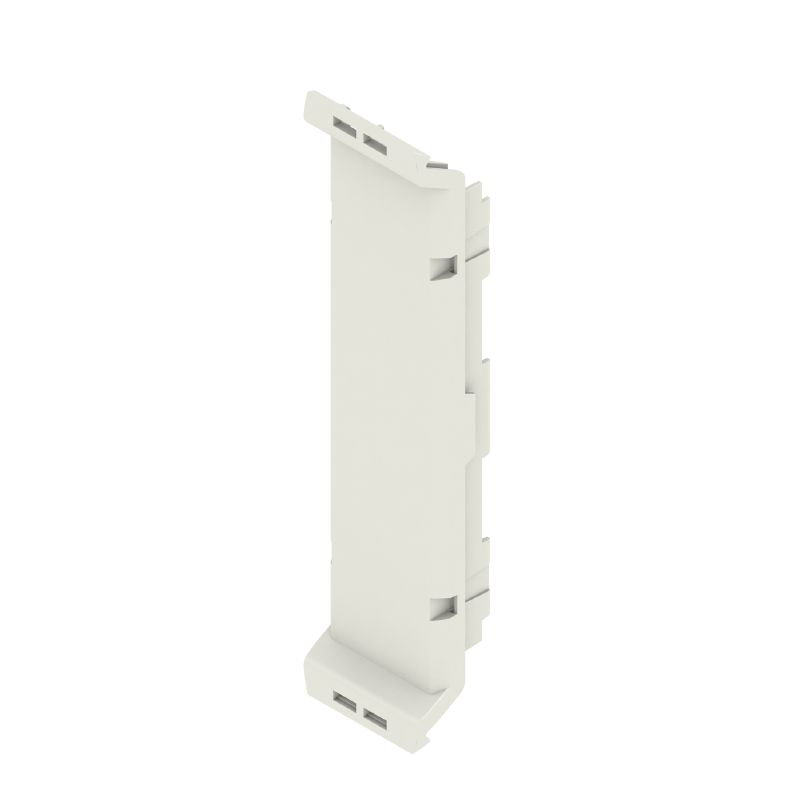

| Version | Boîtier modulaire, OMNIMATE Housing - série CH20M Gris clair, Élément frontal, Largeur: 22.5 mm |
| Référence | 1209370000 |
| Type | CH20M22 FC LGY 2018 |
| GTIN (EAN) | 4032248990757 |
| Qté. | 50 Pièce |
| Profondeur | 15,5 mm |
| Profondeur (pouces) | 0,61 inch |
| Hauteur | 100 mm |
| Hauteur (pouces) | 3,937 inch |
| Largeur | 22,5 mm |
| Largeur (pouces) | 0,886 inch |
| Longueur | 15,5 mm |
| Longueur (pouces) | 0,61 inch |
| Poids net | 5,94 g |
| plage de température d'utilisation | -40 °C...120 °C |
| Humidité | 5 - 93 % d'humidité rel., Tu = 40 °C, pas de condensation |
| Statut de conformité RoHS | Conforme sans exemption |
| REACH SVHC | No SVHC above 0.1 wt% |
| Classe d'inflammabilité selon UL 94 | V-0 |
| Groupe de matériaux isolants | I |
| Indice de Poursuite Comparatif (CTI) | 600 ≤ CTI |
| Matériau isolant | PA 66 GF 30 |
| Couleur | Gris clair |
| Degré de protection | IP20 en condition installée |
| Possibilité d'enrobage | Non |
| Tableau des couleurs (similaire) | RAL 7035 |
| Rabat pivotant à monter | Non |
| Repérage intégrable | Non |
| Possibilité d'étiquetage spécifique au client | Oui |
| Possibilité de découpes spécifiques aux clients | Oui |
| Possibilités de traitement |
Traitement laser
Fraisage |
| Processus de la commande client spécifique | Cf. directives dans la section téléchargements |
| Variantes de couleur | Davantage sur demande |
| Données techniques | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_52151) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1209370000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1209370000) |
| Documentation utilisateur |
[Guideline customerspecific housings](https://mdcop.weidmueller.com/mediadelivery/asset/900_177964)
[Guideline kundenspezifische Gehäuse](https://mdcop.weidmueller.com/mediadelivery/asset/900_177965) |
| Catalogue | [Catalogues in PDF-format](LINK/Catalog.html) |
| Brochures |
[FL ANALO.SIGN.CONV. EN](http://download.weidmueller.com/asset/download/file/38237)
[MB DEVICE MANUF. EN](http://download.weidmueller.com/asset/download/file/38257) [FL MACHINE SAFETY EN](http://download.weidmueller.com/asset/download/file/38228) [FL 72H SAMPLE SER EN](http://download.weidmueller.com/asset/download/file/38294) [PO OMNIMATE EN](http://download.weidmueller.com/asset/download/file/38132) |
| ETIM 7.0 | EC001031 |
| ETIM 8.0 | EC001031 |
| ETIM 9.0 | EC001031 |
| ECLASS 11.0 | 27-18-27-92 |
| ECLASS 12.0 | 27-18-27-92 |
| ECLASS 13.0 | 27-19-06-03 |
| ECLASS 14.0 | 27-19-06-03 |
| ROHS | Conforme |
