Propriétés
| Version | Connecteur pour circuit imprimé, Connecteur femelle, Pas en mm (P): 1.27 mm, Nombre de pôles: 50, Boîte |
| Référence | 2827270000 |

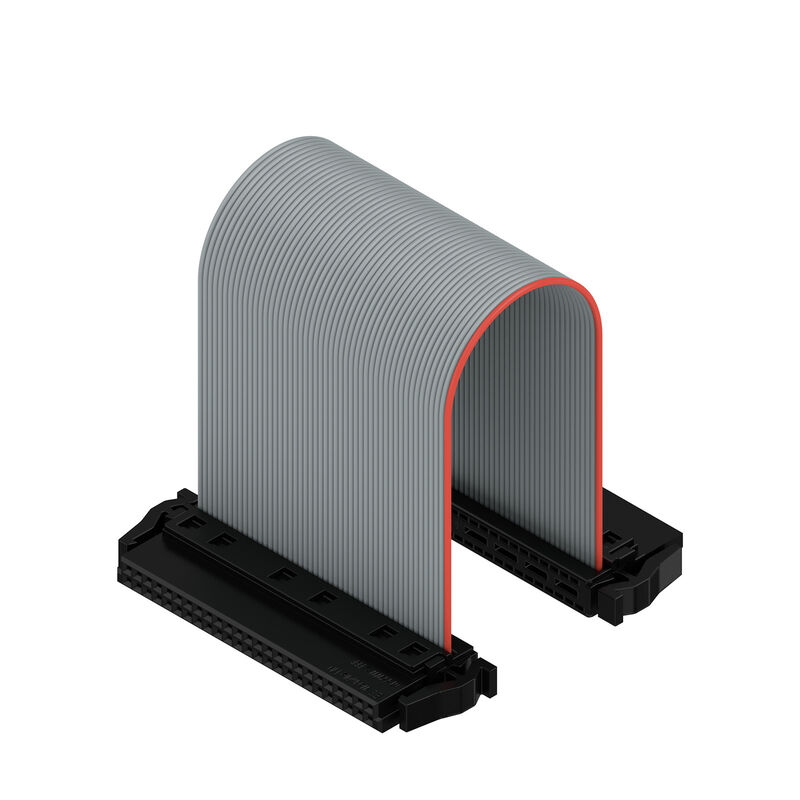

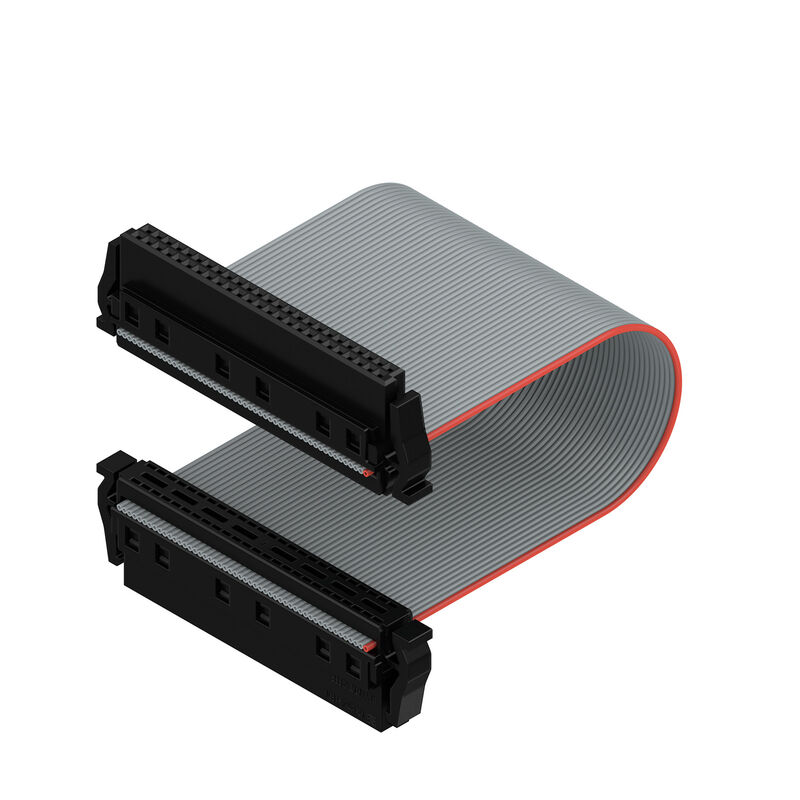

| Type | FC10 TN/50A S1 B BX |
| GTIN (EAN) | 4064675363873 |
| Qté. | 10 Pièce |
| Indices de produit |
IEC: / 1.9 A UL: |
| Emballage | Boîte |
| Poids net | 11,1 g |
| Statut de conformité RoHS | Conforme sans exemption |
| REACH SVHC | No SVHC above 0.1 wt% |
| Famille de produits | OMNIMATE Signal - Carte-à-Carte |
| Type de raccordement | Raccordement à déplacement d'isolant (IDC) |
| Technique de raccordement de conducteurs | Raccordement IDC |
| Longueur du câble | 100 mm |
| Pas en mm (P) | 1,27 mm |
| Pas en pouces (P) | 0,05 " |
| Orientation de la sortie du conducteur | 90°/270° |
| Nombre de pôles | 50 |
| Nombre de séries | 2 |
| Nombre de pôles | 2 |
| Degré de protection | IP20 |
| Résistance de passage | <25 mΩ |
| Cycles d'enfichage | 500 |
| Force d'enfichage/pôle, max. | 0,6 N |
| Force d'extraction/pôle, max. | 0,6 N |
| Matériau isolant | LCP |
| Couleur | gris |
| Tableau des couleurs (similaire) | RAL 7035 |
| Tenue d’isolation | ≥ 20 MΩ |
| Moisture Level (MSL) | 1 |
| Classe d'inflammabilité selon UL 94 | V-0 |
| Matériau de base du contact | Alliage de cuivre |
| Matériau des contacts | Alliage de cuivre |
| Surface du contact | Ni/Au |
| Structure en couches du contact mâle | ≥ 2 µm Ni / ≥ 0.4 µm PdNi / ≥ 0.05 µm Au |
| Température de stockage, min. | -40 °C |
| Température de stockage, max. | 70 °C |
| Température de fonctionnement , min. | -40 °C |
| Température de fonctionnement , max. | 125 °C |
| Section de raccordement du conducteur, AWG, min. | AWG 30/1, 30/7 |
| Section de raccordement du conducteur, AWG, max. | AWG 30/1, 30/7 |
| Courant nominal, nombre de pôles min. (Tu = 20 °C) | 1,9 A |
| Espace libre, min. | 0,4 mm |
| Ligne de fuite, min. | 0,4 mm |
| Emballage | Boîte |
| Longueur VPE | 155 mm |
| Largeur VPE | 64 mm |
| Hauteur VPE | 38 mm |
| Conformité IPC | Conformité : les produits sont conçus, fabriqués et livrés selon des normes internationales reconnues ; et ils sont conformes aux caractéristiques garanties dans la fiche de données / respectent les propriétés décoratives selon IPC-A-610 « Classe 2 ». Des requêtes supplémentaires sur le produit peuvent être évaluées sur demande. |
| Données techniques | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_256587) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2827270000) |
| Catalogue | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC002599 |
| ETIM 7.0 | EC002599 |
| ETIM 8.0 | EC002599 |
| ETIM 9.0 | EC002599 |
| ECLASS 9.0 | 27-06-03-08 |
| ECLASS 9.1 | 27-06-03-08 |
| ECLASS 10.0 | 27-06-03-08 |
| ECLASS 11.0 | 27-06-03-08 |
| ECLASS 12.0 | 27-06-03-08 |
| ECLASS 13.0 | 27-06-03-08 |
| ECLASS 14.0 | 27-06-03-08 |
| ROHS | Conforme |
