Propriétés

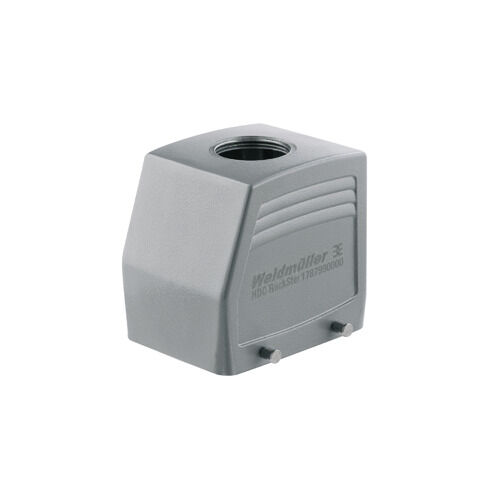

| Version | CIE ,96 boîtiers, Taille: 7, Degré de protection: IP65 (quand enfiché), Entrée du câble de la partie supérieure, Boîtier du connecteur, Verrouillage latéral sur la partie inférieure, Standard, Taille des entrées de câbles: M 32 |
| Référence | 1787990000 |
| Type | HDC 32A TOBU 1M32G |
| GTIN (EAN) | 4032248205431 |
| Qté. | 1 Pièce |

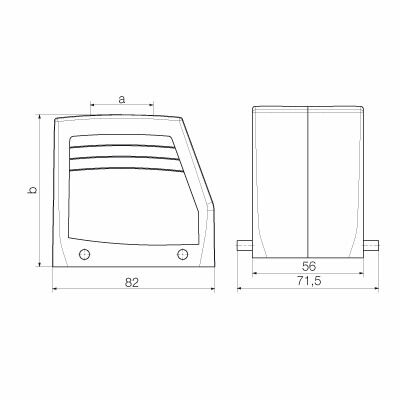

| Profondeur | 82 mm |
| Profondeur (pouces) | 3,228 inch |
| Hauteur | 75 mm |
| Hauteur (pouces) | 2,953 inch |
| Largeur | 71,5 mm |
| Largeur (pouces) | 2,815 inch |
| Poids net | 257 g |
| Température limite | -40 °C ... 125 °C |
| Statut de conformité RoHS | Conforme avec exemption |
| Exemption RoHS (le cas échéant/connue) | 6bI |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | d447edfa-0214-4f34-b5ba-82eae491b46a |
| Résistance aux agents chimiques |
|
| Entrée du câble | a. filetage |
| Hauteur boîtier B | 77 mm |
| Largeur boîtier C | 56 mm |
| Longueur boîtier | 82 mm |
| Boîtiers CEM | Non |
| Couple de serrage | 1,2 Nm |
| Degré de protection | IP65 (quand enfiché) |
| Matériau de base du boîtier | Aluminium injecté |
| Matériau de l'élément de verrouillage | Acier inoxydable |
| Surface | Électrolaque |
| BG | 7 |
| Couleur (RAL) | RAL 7035 |
| Couple de serrage | 1,2 Nm |
| Entrée du câble | a. filetage |
| Filetage (intérieur) | M 32 |
| Forme | Standard |
| Indiqué pour ModuPlug® | Non |
| Nombre d'entrées de câble latéralement | 0 |
| Nombre d'entrées de câble vers le haut | 1 |
| Partie supérieure/sous-partie/Couvercle | Partie supérieure |
| Taille | 7 |
| Taille des entrées de câbles | M 32 |
| Type | Prise mâle |
| Version boîtier |
Entrée du câble de la partie supérieure
Boîtier du connecteur |
| Version système de fermeture | Verrouillage latéral sur la partie inférieure |
| Version étrier | Verrouillage transversal |
| Agrément/Certificat/Document de conformité | [Manufacturer's declaration](https://mdcop.weidmueller.com/mediadelivery/asset/900_198690) |
| Données techniques | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_79590) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1787990000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1787990000) |
| Notification de modification produit |
[20220214 Technical change to HDC housings](https://mdcop.weidmueller.com/mediadelivery/asset/900_252005)
[20220214 Technische Änderung bei HDC-Gehäusen](https://mdcop.weidmueller.com/mediadelivery/asset/900_252006) |
| Documentation technique | [1787990000_HDC_32A_TOBU_1M32G_STP_Blatt__1.pdf](https://mdcop.weidmueller.com/mediadelivery/asset/900_38948) |
| Catalogue | [Catalogues in PDF-format](LINK/Catalog.html) |
| Brochures |
[FL FIELDWIRING EN](http://download.weidmueller.com/asset/download/file/38293)
[FL FIELDWIRING EN](http://download.weidmueller.com/asset/download/file/38293) |
| ETIM 6.0 | EC000437 |
| ETIM 7.0 | EC000437 |
| ETIM 8.0 | EC000437 |
| ETIM 9.0 | EC000437 |
| ECLASS 9.0 | 27-44-02-02 |
| ECLASS 9.1 | 27-44-02-02 |
| ECLASS 10.0 | 27-44-02-02 |
| ECLASS 11.0 | 27-44-02-02 |
| ECLASS 12.0 | 27-44-02-02 |
| ECLASS 13.0 | 27-44-02-02 |
| ECLASS 14.0 | 27-44-02-02 |
| Agréments |   |
| ROHS | Conforme |
| UL File Number Search | [Site Web UL](LINK/UL_search.html) |
| Certificat Nº (cURus) | E92202 |
