Propriétés
| Version | CIE ,96 boîtiers, Taille: 8, Degré de protection: IP65 (quand enfiché), Entrée du câble de la partie supérieure, Boîtier du connecteur, Verrouillage latéral sur la partie inférieure, haut, Taille des entrées de câbles: M 40 |
| Référence | 2544060000 |

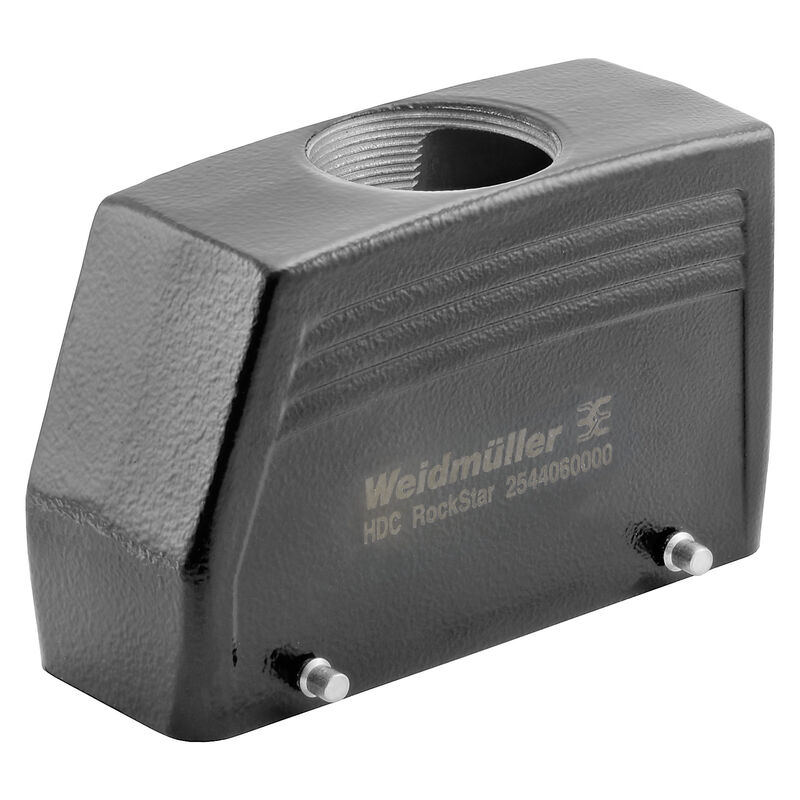

| Type | HDC 64D TOBU 1M40G EMC |
| GTIN (EAN) | 4050118618280 |
| Qté. | 1 Pièce |
| Profondeur | 120 mm |
| Profondeur (pouces) | 4,724 inch |
| Hauteur | 76 mm |
| Hauteur (pouces) | 2,992 inch |
| Largeur | 45,5 mm |
| Largeur (pouces) | 1,791 inch |
| Poids net | 330 g |
| Température limite | -40 °C ... 125 °C |
| Statut de conformité RoHS | Conforme sans exemption |
| REACH SVHC | No SVHC above 0.1 wt% |
| Résistance aux agents chimiques |
|
| Entrée du câble | a. filetage |
| Boîtiers CEM | Oui |
| Classe d'inflammabilité selon UL 94 | V-0 |
| Degré de protection | IP65 (quand enfiché) |
| Matériau de base du boîtier | Aluminium injecté |
| Surface | Électrolaque |
| BG | 8 |
| Couleur (RAL) | RAL 9011 |
| Entrée du câble | a. filetage |
| Filetage (intérieur) | M 40 |
| Forme | haut |
| Indiqué pour ModuPlug® | Oui |
| Joint | FPM |
| Nombre d'entrées de câble latéralement | 0 |
| Nombre d'entrées de câble vers le haut | 1 |
| Partie supérieure/sous-partie/Couvercle | Partie supérieure |
| Taille | 8 |
| Taille des entrées de câbles | M 40 |
| Type | Prise mâle |
| Version boîtier |
Entrée du câble de la partie supérieure
Boîtier du connecteur |
| Version système de fermeture | Verrouillage latéral sur la partie inférieure |
| Version étrier | Verrouillage transversal |
| Données techniques | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_72124) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.2544060000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2544060000) |
| Notification de modification produit |
[20220214 Technical change to HDC housings](https://mdcop.weidmueller.com/mediadelivery/asset/900_252005)
[20220214 Technische Änderung bei HDC-Gehäusen](https://mdcop.weidmueller.com/mediadelivery/asset/900_252006) |
| Catalogue | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000437 |
| ETIM 7.0 | EC000437 |
| ETIM 8.0 | EC000437 |
| ETIM 9.0 | EC000437 |
| ECLASS 9.0 | 27-44-02-02 |
| ECLASS 9.1 | 27-44-02-02 |
| ECLASS 10.0 | 27-44-02-02 |
| ECLASS 11.0 | 27-44-02-02 |
| ECLASS 12.0 | 27-44-02-02 |
| ECLASS 13.0 | 27-44-02-02 |
| ECLASS 14.0 | 27-44-02-02 |
| Agréments |   |
| UL File Number Search | [Site Web UL](LINK/UL_search.html) |
| Certificat Nº (cURus) | E92202 |
Accessoires
-
Référence produit:2435190000Conditionnement:5 Pièce
VG EMV GEN 4 (presse-étoupe CEM avec cage de blocage), Raccord à vis, droit, M 40, 9, OD min. 22 - OD max. 32 mm, IP54, IP66, IP67, IP68 - 5 bars (30 min.), IP69K, Laiton, nickelé
Composants et systèmes d'entrée de câblesPresse-étoupesPresse-étoupes pour la compatibilité électromagnétique - CEMPresse-étoupe CEM en laiton de 4e génération
Pièces opposées
-
Référence produit:2527810000Conditionnement:1 Pièce
CIE ,96 boîtiers, Taille: 8, Degré de protection: IP65 (quand enfiché), Embase encastrée, Verrouillage latéral sur la partie inférieure, Pince de verrouillage latéral remplaçable
ConnecteursConnecteurs industriels étanchesBoîtierRockStar® IP65 EMCTaille 8 (24B/64D)
Est la pièce opposée de
-
Référence produit:2527810000Conditionnement:1 Pièce
CIE ,96 boîtiers, Taille: 8, Degré de protection: IP65 (quand enfiché), Embase encastrée, Verrouillage latéral sur la partie inférieure, Pince de verrouillage latéral remplaçable
ConnecteursConnecteurs industriels étanchesBoîtierRockStar® IP65 EMCTaille 8 (24B/64D)
