Propriétés

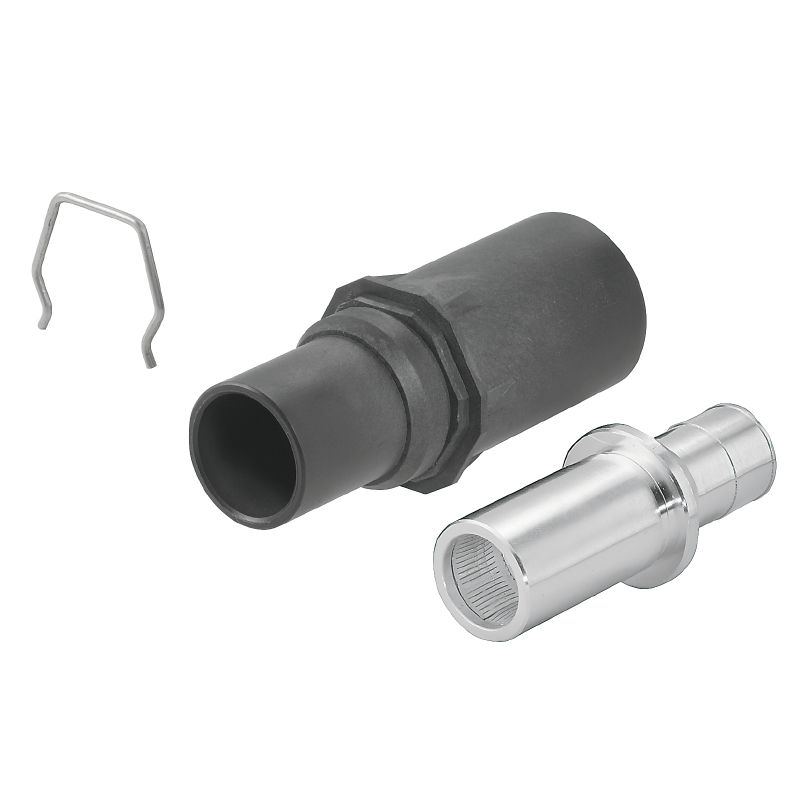

| Version | CIE ,96 Connecteur enfichable, Femelle, Raccordement à sertir, Taille: 550 |
| Référence | 1177100000 |
| Type | HDC HP 550 F 50 |
| GTIN (EAN) | 4032248970919 |
| Qté. | 1 Pièce |
| Longueur | 98,3 mm |
| Longueur (pouces) | 3,87 inch |
| Diamètre | 43 mm |
| Poids net | 178,64 g |
| Température limite | -50 °C ... 120 °C |
| Statut de conformité RoHS | Conforme avec exemption |
| Exemption RoHS (le cas échéant/connue) | 6c |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | 6eabd5ae-2d6b-409e-8bdf-87c27ee10e40 |
| BG | 550 |
| Classe d'inflammabilité selon UL 94 | V-0 |
| Couleur | noir |
| Cycles d'enfichage | ≥ 500 |
| Degré de pollution | PD 2 (PD 3) |
| Matériau | Alliage de cuivre |
| Matériau isolant | PA GF |
| Résistance de passage | ≤0.1 mΩ |
| Section de raccordement du conducteur | 50 mm² |
| Surface | Argent passivé |
| Série | HighPower |
| Taille | 550 |
| Tension de choc nominale (DIN EN 61984) | 15 kV |
| Tension de fonctionnement, max. (température totale = 60 °C) | 3 000 V |
| Tenue d’isolation | 1010 Ω |
| Type | Femelle |
| Type de raccordement | Raccordement à sertir |
| Longueur de dénudage, contact puissance | 30 mm |
| Tension de choc nominale (DIN EN 61984), contact puissance | 15 kV |
| Type de raccordement contact puissance | Raccordement à sertir |
| BG | 550 |
| Longueur de dénudage, raccordement nominal | 30 mm |
| Matériau | Alliage de cuivre |
| Résistance de passage | ≤0.1 mΩ |
| Section de raccordement du conducteur, max. | 50 mm² |
| Section de raccordement du conducteur, min. | 50 mm² |
| Surface | Argent passivé |
| Taille | 550 |
| Type de raccordement | Raccordement à sertir |
| Informations sur le produit | Selon le fonctionnement prévu, les tensions générées en interne peuvent superposer la tension de travail et contenir des pics correspondants. Il est impératif de veiller à ce que ces tensions pics ne dépassent pas la tension nominale. Pour les applications en dehors de cette description des performances, veuillez nous contacter. |
| Données techniques | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_79417) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1177100000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1177100000) |
| Documentation utilisateur |
[1487780000_00_11_13_BPZ_HDC_HP250-550_web.pdf](https://mdcop.weidmueller.com/mediadelivery/asset/900_35515)
[BPZL_F_CSA_Zulassung](https://mdcop.weidmueller.com/mediadelivery/asset/900_313925) [BPZ_HDC_HP_ungeschirmt](https://mdcop.weidmueller.com/mediadelivery/asset/900_313936) [BZP_HDC_HP_MOAL_550A](https://mdcop.weidmueller.com/mediadelivery/asset/900_317395) |
| Catalogue | [Catalogues in PDF-format](LINK/Catalog.html) |
| Brochures |
[FL FIELDWIRING EN](http://download.weidmueller.com/asset/download/file/38293)
[FL FIELDWIRING EN](http://download.weidmueller.com/asset/download/file/38293) |
| ETIM 6.0 | EC000796 |
| ETIM 7.0 | EC000796 |
| ETIM 8.0 | EC000796 |
| ETIM 9.0 | EC000796 |
| ECLASS 9.0 | 27-44-02-04 |
| ECLASS 9.1 | 27-44-02-04 |
| ECLASS 10.0 | 27-44-02-04 |
| ECLASS 11.0 | 27-44-02-04 |
| ECLASS 12.0 | 27-44-02-04 |
| ECLASS 13.0 | 27-44-02-04 |
| ECLASS 14.0 | 27-44-02-04 |
| ROHS | Conforme |
