HDC IP68 16B TOS 2PG21
Produktbild
Abbildung ähnlich
HDC IP68 16B TOS 2PG21

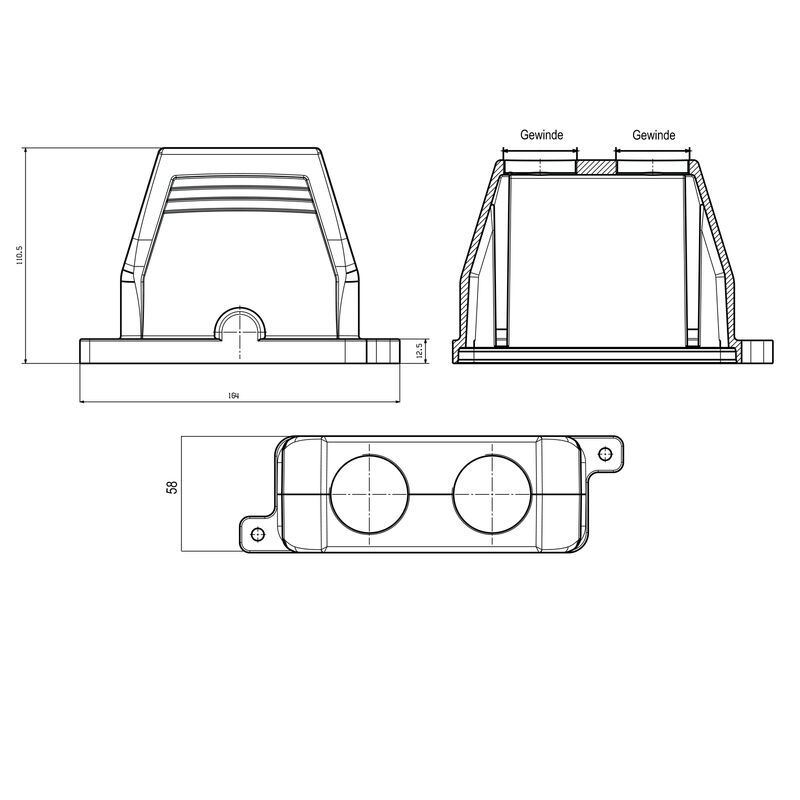

Zeichnung

HDC IP68 16B TOS 2PG21

HDC - Gehäuse, Baugröße: 6, Schutzart: IP66, IP68, IP69, im gestecktem Zustand, Steckergehäuse, Schraubverschluss, Standard, Größe Kabeleingänge: PG 21

Art.-Nr. 1082740000
Datenblatt herunterladen Engineering Support Produkt Downloads
Zubehör 3 Verwandte Artikel 7
Zulassungen Allgemeine Bestelldaten Abmessungen und Gewichte Temperaturen Umweltanforderungen Mått Allgemeine Daten Utförande Produktbilder Klassifikationen

Zulassungen

Godkännanden
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/cbf09862-97e9-475d-b71a-c6db1e3e9933/DAP_Master_ICON,w_80,q_80)
ROHS
Konform

Allgemeine Bestelldaten

Utförande
HDC - Gehäuse, Baugröße: 6, Schutzart: IP66, IP68, IP69, im gestecktem Zustand, Steckergehäuse, Schraubverschluss, Standard, Größe Kabeleingänge: PG 21
Art.nr.
1082740000
Typ
HDC IP68 16B TOS 2PG21
GTIN (EAN)
4032248845767
Förp.
1 Stück

Abmessungen und Gewichte

Höjd
111 mm
Höhe (inch)
4,37 inch
Bredd
58 mm
Breite (inch)
2,283 inch
Nettogewicht
513,92 g

Temperaturen

Grenztemperatur
-50 °C ... 125 °C

Umweltanforderungen

RoHS-kompatibilitetsstatus
Konform ohne Ausnahme
REACH SVHC
Keine SVHC über 0,1 Gew.-%
Kemikaliebeständighet
  • Substanz:
    Aceton
  • Chemische Beständigkeit:
    Beständig
  • Substanz:
    Dieselöl
  • Chemische Beständigkeit:
    Unbeständig
  • Substanz:
    Ethylalkohol
  • Chemische Beständigkeit:
    Beständig
  • Substanz:
    Getriebeöl
  • Chemische Beständigkeit:
    Bedingt beständig
  • Substanz:
    Hydrauliköl
  • Chemische Beständigkeit:
    Bedingt beständig
  • Substanz:
    Petroleumbenzin
  • Chemische Beständigkeit:
    Unbeständig
  • Substanz:
    Schweiß
  • Chemische Beständigkeit:
    Bedingt beständig
  • Substanz:
    Superbenzin
  • Chemische Beständigkeit:
    Unbeständig
  • Substanz:
    Wasser
  • Chemische Beständigkeit:
    Beständig
  • Substanz:
    UV
  • Chemische Beständigkeit:
    Beständig
  • Substanz:
    Ozon
  • Chemische Beständigkeit:
    Beständig

Mått

Höjd kapsling B
111 mm
Kabelingång
mit Gewinde
Längd kapsling
110,5 mm

Allgemeine Daten

Skyddsklass
IP66
IP68
IP69
im gestecktem Zustand
Yta
Pulverlack

Utförande

Antal kabelingång på sidan
0
Antal kabelingång uppe
2
BG
6
Bygelutförande
Klämbygelanslutning
Byggform
Standard
Färg (RAL)
RAL 9011
RAL 9005
Gänga (inre)
PG 21
Installationsstorlek
6
Kabelförskruvningar, antal
0
Kabelingång
mit Gewinde
Lämplig för ModuPlug®
Ja
Storlek på kabelinföringar
PG 21
Tätning
Keine Abdichtung
Typ
Stecker
Utförande kapsling
Steckergehäuse
Utförande låssystem
Schraubverschluss
Åtdragningsmoment
6,5 Nm
Överdel/Underdel/Lock
Oberteil
Övertäckning
ohne Deckel

Produktbilder

Bildunterschrift-02
Abbildung ähnlich

Klassifikationen

ETIM 8.0
EC000437
ETIM 9.0
EC000437
ETIM 10.0
EC000437
ECLASS 14.0
27-44-02-02
ECLASS 15.0
27-44-02-02
