Propriétés

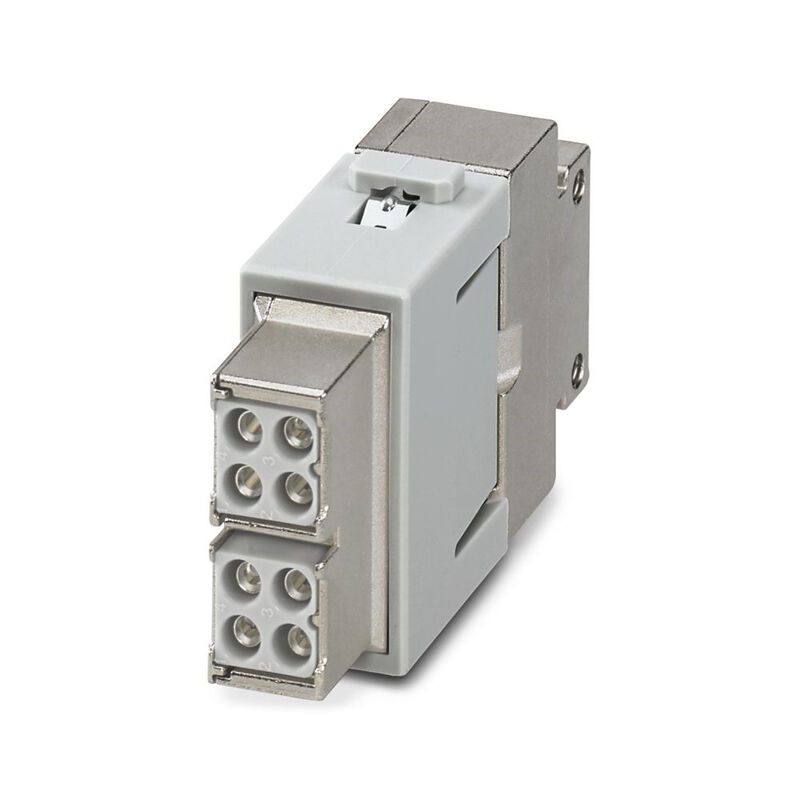

| Version | Module de données, 48 V, 10 A, Nombre de pôles: 8, Raccordement à sertir, Femelle, Emplacements d'enfichage nécessaires: |
| Référence | 3092860000 |
| Type | HDC MMBIT 8 FC M SH |
| GTIN (EAN) | 4099987109901 |
| Qté. | 1 Pièce |
| Hauteur | 51,5 mm |
| Hauteur (pouces) | 2,028 inch |
| Largeur | 33,8 mm |
| Largeur (pouces) | 1,331 inch |
| Longueur | 14,6 mm |
| Longueur (pouces) | 0,575 inch |
| Poids net | 30,4 g |

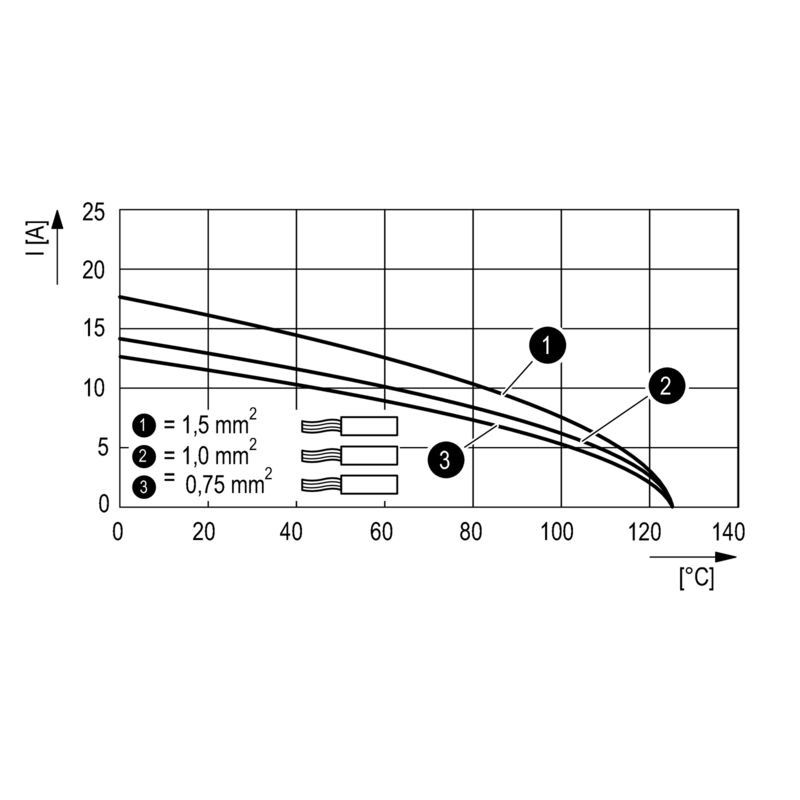

| Température limite | -40 °C ... 125 °C |
| Statut de conformité RoHS | Conforme sans exemption |
| REACH SVHC | No SVHC above 0.1 wt% |
| Catégorie de surtension | III |
| Classe d'inflammabilité selon UL 94 | V-0 |
| Courant nominal (DIN EN 61984) | 10 A |
| Cycles d'enfichage | ≥ 500 |
| Degré de pollution | 3 |
| Matériau | Polycarbonate |
| Nombre de pôles | 8 |
| Série | ModuPlug |
| Tension de choc nominale (DIN EN 61984) | 0,8 kV |
| Tension nominale (DIN EN 61984) | 48 V |
| Type | Femelle |
| Section de raccordement du conducteur, AWG, max. | AWG 26 |
| Section de raccordement du conducteur, AWG, min. | AWG 16 |
| Type de raccordement | Raccordement à sertir |
| Couple de serrage, max. selon le diamètre du câble |
|
| Données techniques | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_321803) |
| Catalogue | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC002312 |
| ETIM 7.0 | EC002312 |
| ETIM 8.0 | EC000438 |
| ETIM 9.0 | EC000438 |
| ECLASS 9.0 | 27-44-02-92 |
| ECLASS 9.1 | 27-44-02-18 |
| ECLASS 10.0 | 27-44-02-92 |
| ECLASS 11.0 | 27-44-02-92 |
| ECLASS 12.0 | 27-44-02-92 |
| ECLASS 13.0 | 27-44-02-92 |
| ECLASS 14.0 | 27-44-02-92 |
| ROHS | Conforme |
