Propriétés

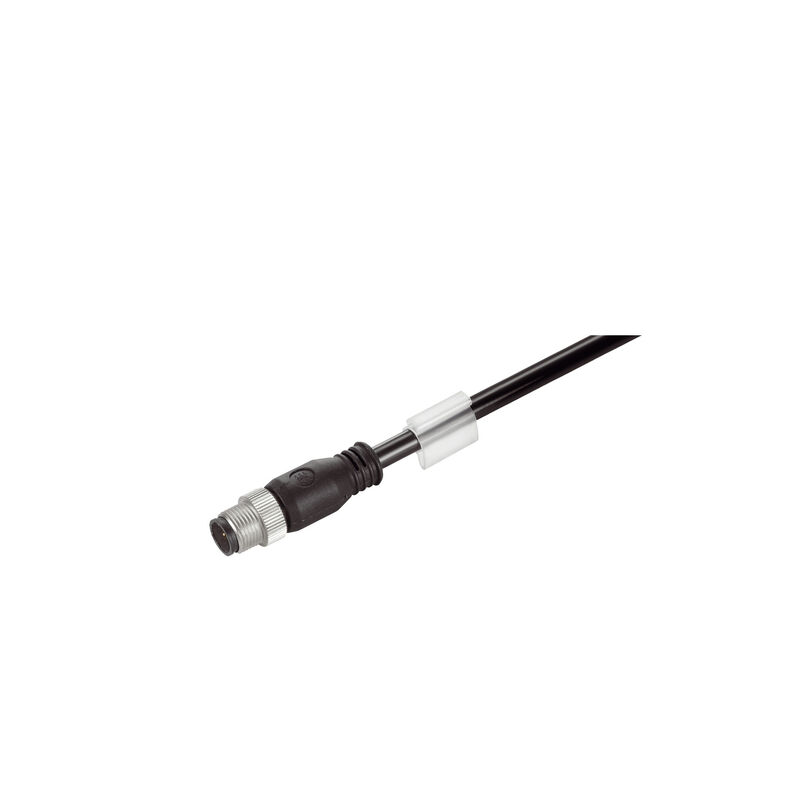

| Version | Câble système, M12 codage D – mâle droit IP 67, ouvert, Cat.5 (ISO/CEI 11801)/Cat.5e (TIA T568-B), Radox GKW S, 10 m |
| Référence | 1010840100 |
| Type | IE-C5DB4RE0100MCSXXX-X |
| GTIN (EAN) | 4032248800797 |
| Qté. | 1 Pièce |
| Longueur | 10 m |
| Longueur (pouces) | 393,701 inch |
| Poids net | 794 g |
| Température de stockage | -40 °C...90 °C |
| Température de fonctionnement | -40 °C...90 °C |
| Température de pose | -25 °C...90 °C |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | 67cf1078-beca-4687-860b-dc475a6ec24a |
| Statut de conformité RoHS | Conforme avec exemption |
| Exemption RoHS (le cas échéant/connue) | 6c |
| Contenu en farine | selon EN 60684-2 section 45.2 |
| Contenu en hydrogènes halogénés |
selon EN-50267-2-1
selon IEC 60754-1 |
| Corrosivité par les gaz d'incendie | selon IEC 60754-2 |
| Câble de contrôle et de données métallique multibrin | selon EN50288-2-2 |
| Densité de fumée |
selon BS 6853 annexe D
selon EN 50268-2 selon IEC 61034-2 |
| Gaz nocifs | selon BS 6853 annexe B |
| Ignifugeage dans les véhicules sur rails |
selon DIN 5510-2 niveau d#92inflammabilité 1,2,3,4
selon BS 6853 selon EN50288-2-2 According to EN 45545, HL1 - HL3 |
| Propagation verticale des flammes aux faisceaux de câbles |
selon BS4066-3
DIN EN 50266-2-5 selon IEC 60332-3-25 D |
| Tenue au feu des bus | Selon ISO 6722-1 5.22 (UN ECE-R 118.01) |
| Norme de connecteur | CEI 61076-2-101 |
| Contenu en farine | selon EN 60684-2 section 45.2 |
| Contenu en hydrogènes halogénés |
selon EN-50267-2-1
selon IEC 60754-1 |
| Corrosivité par les gaz d'incendie | selon IEC 60754-2 |
| Câble de contrôle et de données métallique multibrin | selon EN50288-2-2 |
| Densité de fumée |
selon BS 6853 annexe D
selon EN 50268-2 selon IEC 61034-2 |
| Gaz nocifs | selon BS 6853 annexe B |
| Ignifugeage dans les véhicules sur rails |
selon DIN 5510-2 niveau d#92inflammabilité 1,2,3,4
selon BS 6853 selon EN50288-2-2 According to EN 45545, HL1 - HL3 |
| Norme de connecteur | CEI 61076-2-101 |
| Propagation verticale des flammes aux faisceaux de câbles |
selon BS4066-3
DIN EN 50266-2-5 selon IEC 60332-3-25 D |
| Blindage | SF/UTP |
| Brins | 7 |
| Couleur de la gaine | noir |
| Diamètre de l#92isolation | 1,95 mm |
| Diamètre de la gaine, max. | 7,55 mm |
| Diamètre de la gaine, min. | 6,95 mm |
| Matériau de la gaine | Radox GKW S |
| Section | 2*2*AWG 22/7 - 2*2*0,36 mm² |
| Catégorie | Cat.5 (ISO/CEI 11801)/Cat.5e (TIA T568-B) |
| Corrosivité par les gaz d'incendie | selon IEC 60754-2 |
| Densité de fumée |
selon BS 6853 annexe D
selon EN 50268-2 selon IEC 61034-2 |
| Halogène | Sans halogène, selon CEI 60754-2 |
| Rayon de courbure min, multiple | 6 *diamètre |
| Résistance à la flamme | selon CEI 60332-1-2 |
| Tenue aux frottements | très bon |
| Tenue aux huiles | selon EN 50306-3 |
| Prise de raccordement à gauche | M12, Codage D, IP67, Contact mâle, droit, Prise mâle, Plastique, blindé |
| Prise de raccordement à droite | extrémité libre du conducteur |
| Données techniques | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_152501) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1010840100) |
| Documentation utilisateur |
[MAN IE GUIDE DE](https://mdcop.weidmueller.com/mediadelivery/asset/900_40065)
[MAN IE GUIDE EN](https://mdcop.weidmueller.com/mediadelivery/asset/900_40066) |
| Catalogue | [Catalogues in PDF-format](LINK/Catalog.html) |
| Brochures |
[FL FIELDWIRING EN](http://download.weidmueller.com/asset/download/file/38293)
[PI PROFINET CABLING EN](http://download.weidmueller.com/asset/download/file/38183) [FL FIELDWIRING EN](http://download.weidmueller.com/asset/download/file/38293) [PI PROFINET CABLING EN](http://download.weidmueller.com/asset/download/file/38183) |
| ETIM 6.0 | EC002599 |
| ETIM 7.0 | EC002599 |
| ETIM 8.0 | EC002599 |
| ETIM 9.0 | EC002599 |
| ECLASS 9.0 | 27-06-03-08 |
| ECLASS 9.1 | 27-06-03-08 |
| ECLASS 10.0 | 27-06-03-08 |
| ECLASS 11.0 | 27-06-03-08 |
| ECLASS 12.0 | 27-06-03-08 |
| ECLASS 13.0 | 27-06-03-08 |
| ECLASS 14.0 | 27-06-03-08 |
| ROHS | Conforme |
