Propriétés

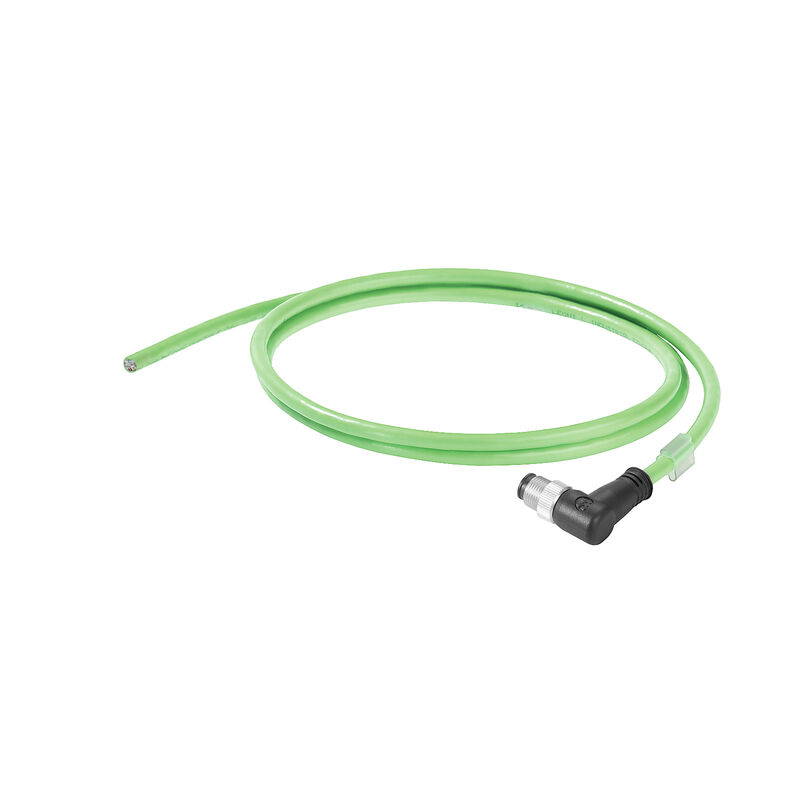

| Version | Câble pour chaîne porte-câbles, PROFINET, M12 codage D – mâle coudé IP 67, ouvert, Cat.5 (ISO/CEI 11801)/Cat.5e (TIA T568-B), PUR, 30 m |
| Référence | 1059750300 |
| Type | IE-C5DD4UG0300MCAXXX-X |
| GTIN (EAN) | 4050118848687 |
| Qté. | 1 Pièce |
| Longueur | 30 m |
| Longueur (pouces) | 1 181,102 inch |
| Poids net | 1 657,04 g |
| Température de stockage | -50 °C...70 °C |
| Température de pose | -20 °C...60 °C |
| Statut de conformité RoHS | Conforme avec exemption |
| Exemption RoHS (le cas échéant/connue) | 6c |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | 67cf1078-beca-4687-860b-dc475a6ec24a |
| Norme de matériau d'isolation | DIN EN 50290-2-23 (VDE 0819) Tableau 2/A (HD 624.3) |
| Norme de matériau de blindage | DIN EN 13602 Cu-ETP-A..B |
| Norme de matériau de conducteur | DIN EN 13602 Cu-ETP-A |
| Norme de matériau d'isolation | DIN EN 50290-2-23 (VDE 0819) Tableau 2/A (HD 624.3) |
| Norme de matériau de blindage | DIN EN 13602 Cu-ETP-A..B |
| Norme de matériau de conducteur | DIN EN 13602 Cu-ETP-A |
| Arrangement du fil | En quatre étoiles |
| Blindage | SF/UTP |
| Blindage complet |
Feuille d'aluminium
Tressage de blindage de fils de cuivre |
| Brins | 7 |
| Charge | Comme élément central |
| Couleur de la gaine | vert (RAL 6018) |
| Diamètre de gaine intérieure | 3,9 mm |
| Diamètre de la gaine, max. | 6,7 mm |
| Diamètre de la gaine, min. | 6,3 mm |
| Désignations normalisées | 2YH(ST)C11Y 2x2x0,75/1,5-100 LI VZN GN FRNC |
| Matériau de conducteur | Conducteur en cuivre étamé semi-rigide |
| Matériau de la gaine | PUR |
| Recouvrement par tressage de blindage | 85 % |
| Section | 4*AWG 22/7 - 0,32 mm² |
| Séquence des couleurs des fils –paires de fils | blanc, jaune, bleu, orange |
| Épaisseur d'isolation de fil | 0,38 mm |
| Épaisseur de matériau de gaine | 0,9 mm |
| Épaisseur de tressage de blindage | 0,13 mm |
| Capacité pour 1 kHz | 52 nF/km |
| Catégorie | Cat.5 (ISO/CEI 11801)/Cat.5e (TIA T568-B) |
| Différence de résistance | 3 % |
| Impédance caractéristique | 100 ± 15 Ω pour 1-100 Mhz |
| Impédance de transfert | 20 mΩ/m pour 10 MHz |
| Inclinaison de retard | 40 ns/100m |
| Résistance de boucle | 120 Ω/km |
| Tension d'essai : fil-fil-blindage | 2000 Veff, 50 Hz, 1 min |
| Tension de fonctionnement (classification UL) | 600 V |
| Tension de fonctionnement UL | 600 V |
| Vitesse | 180 m/min |
| Accélération | 4 m/s² |
| Cycles de courbure | 3 Mio |
| Force d'extraction | ≤ 150 N |
| Halogène | Sans halogène, selon CEI 60754-2 |
| Propagation du feu | Non |
| Rayon de courbure min, multiple | 7,5 x diamètre du câble |
| Rayon de courbure, min., unique | 5 x diamètre du câble |
| Résistance à la flamme | selon CEI 60332-1 |
| Sans silicone | Oui |
| Tenue aux frottements | très bon |
| Tenue aux huiles | selon CEI 60811-2-1 |
| Vitesse | 180 m/min |
| Prise de raccordement à gauche | M12, Codage D, IP67, Contact mâle, Coudé à 90°, Prise mâle, Plastique, blindé |
| Prise de raccordement à droite | extrémité libre du conducteur |
| Données techniques | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_304207) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1059750300) |
| Catalogue | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC002599 |
| ETIM 7.0 | EC002599 |
| ETIM 8.0 | EC002599 |
| ETIM 9.0 | EC002599 |
| ECLASS 9.0 | 27-06-03-08 |
| ECLASS 9.1 | 27-06-03-08 |
| ECLASS 10.0 | 27-06-03-08 |
| ECLASS 11.0 | 27-06-03-08 |
| ECLASS 12.0 | 27-06-03-08 |
| ECLASS 13.0 | 27-06-03-08 |
| ECLASS 14.0 | 27-06-03-08 |
| ROHS | Conforme |
