Vlastnosti
| Barva opláštění | Žlutá |
| Kategorie | <20 m: Cat.6A / >20 m Class EA (ISO/IEC 11801 2010) |
| Konektor vlevo | RJ45 IP 20 |
| Konektor vpravo | RJ45 IP 20 |
| Materiál pláště | LSZH |

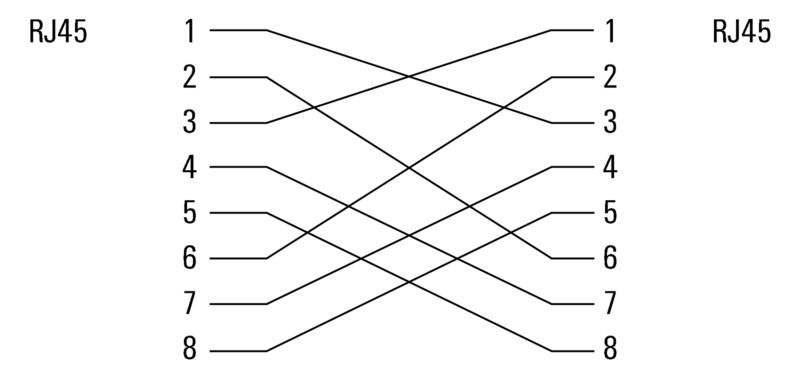

| Typ produktu | Propojovací kabel, přechod |
| Verze | Propojovací kabel, přechod, RJ45 IP 20, RJ45 IP 20, <20 m: Cat.6A / >20 m Class EA (ISO/IEC 11801 2010), LSZH, 1 m |
| Objednací číslo | 1312160010 |
| Typ | IE-C6FP8LD0010X40X40-Y |
| EAN | 4050118114775 |
| Množství | 1 ks |
| Délka | 1 m |
| Délka (v palcích) | 39,37 inch |
| Čistá hmotnost | 52 g |
| Skladovací teplota | -20 °C...60 °C |
| Provozní teplota | -20 °C...60 °C |
| Teplota instalace | 0 °C...50 °C |
| REACH SVHC | / |
| PoE / PoE+ | odpovídá IEEE 802.3at |
| Proudová zatížitelnost při 50 °C | 1 A |
| Příslušenství komunikačního kabelu specificky podle aplikací |
ANSI / TIA / EIA-568-B.2-10
ISO / IEC 11801:2002 EN 50173-1:2007 |
| Standardní konektor | IEC 60603-7-51 |
| Č. osvědčení (cULus) | E316369 |
| Standardní konektor | IEC 60603-7-51 |
| Barevná posloupnost vodičů – párů vodičů | bílá - modrá, bílá - oranžová, bílá - zelená, bílá - hnědá |
| Barva opláštění | Žlutá |
| Izolace | PE |
| Kompletní stínění | Stínicí oplet vyroben z měděných drátků |
| Materiál pláště | LSZH |
| Počet vodičů | 8 |
| Prameny | 7 |
| Průměr pláště, max. | 5,9 mm |
| Průměr pláště, min. | 5,5 mm |
| Průřez | 4*2*AWG 27/7 - 4*2*0,1 mm² |
| Průřez izolace | 1,04 mm |
| Překrývání opletu stínění | 60 % |
| Stínění | S/FTP |
| Stínění páru vodičů | Hliníková fólie |
| Uspořádání jader vodiče | Kroucený pár |
| Charakteristická impedance | 100 ± 15 Ω při 1-100 MHz |
| Kapacita při 1 kHz | 46 nF/km |
| Kategorie | <20 m: Cat.6A / >20 m Class EA (ISO/IEC 11801 2010) |
| Odpor spojení při 10 MHz / m | 5 mΩ |
| Provozní napětí | 50 V DC |
| Provozní napětí (UL klasifikace) | 30 V AC / 42.4 V DC |
| Přenosová rychlost | 10 Gbit/s |
| Rozdílový odpor | 5 % |
| Třída oddělení podle EN 50174-2 | d |
| Zkušební napětí: stínění vodič-vodič | 2,5 kV / DC po dobu 2 s |
| Zpožděné zkreslení | 2,5 ns/100m |
| Útlum spojení do 1000 MHz | 80 dB |
| Barevný |
Šedá
Žlutá |
| Halogen | bez halogenů, podle IEC 60754-2 |
| Odolnost proti šíření ohně |
v souladu s IEC 60332-2-2
in accordance with IEC 60332-1-2 in accordance with IEC 60332-3-24 in accordance with UL 2556 (FT1) |
| Poloměr ohybu, min., jen jednou | 4x průměr kabelu |
| Zástrčka vlevo | RJ45, IP20, Kontakt samec, přímý, konektor, Plast, stíněné |
| Zástrčka vpravo | RJ45, IP20, male contact, straight, plug, Plastic, shielded |
| Zástrčka vlevo | RJ45, IP20, Kontakt samec, přímý, konektor, Plast, stíněné |
| Zástrčka vpravo | RJ45, IP20, male contact, straight, plug, Plastic, shielded |
| Osvědčení/Certifikát/Prohlášení o shodě |
[DUXR.E316369](https://mdcop.weidmueller.com/mediadelivery/asset/900_58418)
[Control - CC-Link Patchcord Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_287446) [Field - CC-Link Patchcord Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_287447) [TSN - CC-Link Patchcord Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_287448) |
| Technické údaje | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_181199) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1312160010) |
| Oznámení o změně produktu |
[PCN-PB47-20180213-00-A_EN](https://mdcop.weidmueller.com/mediadelivery/asset/900_52811)
[PCN-PB47-20180213-00-A_DE](https://mdcop.weidmueller.com/mediadelivery/asset/900_52812) [Technische Änderung zu der Cabinet Line (RJ45 CAT.6A Patchkabel LSZH)](https://mdcop.weidmueller.com/mediadelivery/asset/900_248235) [Technical change to RJ45 CabinetLine (RJ45 CAT.6A Patchcable LSZH)](https://mdcop.weidmueller.com/mediadelivery/asset/900_302280) |
| Uživatelská dokumentace |
[MAN IE GUIDE DE](https://mdcop.weidmueller.com/mediadelivery/asset/900_40065)
[MAN IE GUIDE EN](https://mdcop.weidmueller.com/mediadelivery/asset/900_40066) |
| Katalogy | [Catalogues in PDF-format](LINK/Catalog.html) |
| Brožury |
[FL FIELDWIRING EN](http://download.weidmueller.com/asset/download/file/38293)
[PI PROFINET CABLING EN](http://download.weidmueller.com/asset/download/file/38183) [PI PROFINET CABLING EN](http://download.weidmueller.com/asset/download/file/38183) |
| ETIM 6.0 | EC002599 |
| ETIM 7.0 | EC002599 |
| ETIM 8.0 | EC002599 |
| ETIM 9.0 | EC002599 |
| ECLASS 9.0 | 27-06-03-08 |
| ECLASS 9.1 | 27-06-03-08 |
| ECLASS 10.0 | 27-06-03-08 |
| ECLASS 11.0 | 27-06-03-08 |
| ECLASS 12.0 | 27-06-03-08 |
| ECLASS 13.0 | 27-06-03-08 |
| Schválení |    |
| ROHS | Shoda |
| UL File Number Search | [Web UL](LINK/UL_search.html) |
| Č. osvědčení (cULus) | E316369 |
