Propriétés
| Version | Connecteur RJ45 à sertir, Variante 14 métal, Cat.6A / Class EA (ISO/IEC 11801 2010) |
| Référence | 1012160000 |

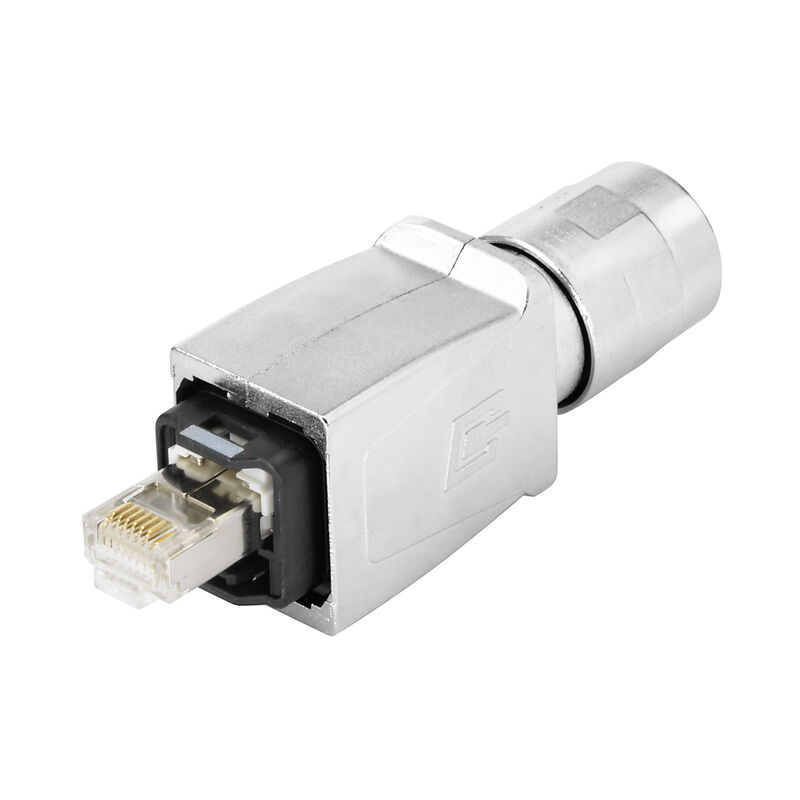

| Type | IE-PS-V14M-RJ45-TH |
| GTIN (EAN) | 4032248719808 |
| Qté. | 10 Pièce |
| Poids net | 65,59 g |
| Température de fonctionnement | -40 °C...70 °C |
| Statut de conformité RoHS | Conforme avec exemption |
| Exemption RoHS (le cas échéant/connue) | 6c |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | 4f3aae94-c2bc-4010-b63b-5b114ba6bd55 |
| Raccordement 1 | RJ45 |
| Raccordement 2 | Crimp |
| Description de l'article | Variante 14 métal |
| Couleur | gris |
| Matériau de base du boîtier | Zinc injecté sous pression |
| Diamètre de l#92isolation, min. | 0,85 mm |
| Diamètre de l#92isolation, max. | 1,05 mm |
| Catégorie | Cat.6A / Class EA (ISO/IEC 11801 2010) |
| Surface du contact | Or sur nickel |
| Diamètre du raccordement, rigide | 0.36...0.51 mm |
| Section du conducteur, rigide (AWG) | AWG 26/1...AWG 24/1 |
| Diamètre du raccordement, flexible | 0.46...0.61 mm |
| Section du conducteur, flexible (AWG) | AWG 27/7...AWG 24/7 |
| Classification MICE M | M3 |
| Classification MICE I | I3 |
| Classification MICE C | C1 |
| Classification MICE E | E3 |
| Diamètre de la gaine, min. | 5 mm |
| Diamètre de la gaine, max. | 10 mm |
| Blindage | Boîtier complet 360° |
| Degré de protection | IP67 |
| Cycles d'enfichage | 750 |
| Rigidité diélectrique, contact - blindage | ≥ 1500 V AC/DC |
| Rigidité diélectrique, contact - contact | ≥ 1000 V AC/DC |
| Norme de connecteur |
CEI 61076-3-117 Var. 14
CEI 60603-7-51 |
| Nº de certificat (cULus) | E316369 |
| Agrément/Certificat/Document de conformité | [ISO/IEC and TIA/EIA DE](https://mdcop.weidmueller.com/mediadelivery/asset/900_58438) |
| Données techniques | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_252671) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1012160000) |
| Documentation utilisateur |
[MAN IE GUIDE DE](https://mdcop.weidmueller.com/mediadelivery/asset/900_40065)
[MAN IE GUIDE EN](https://mdcop.weidmueller.com/mediadelivery/asset/900_40066) [Manual](https://mdcop.weidmueller.com/mediadelivery/asset/900_96752) |
| Catalogue | [Catalogues in PDF-format](LINK/Catalog.html) |
| Brochures |
[FL FIELDWIRING EN](http://download.weidmueller.com/asset/download/file/38293)
[PI PROFINET CABLING EN](http://download.weidmueller.com/asset/download/file/38183) [PI PROFINET CABLING EN](http://download.weidmueller.com/asset/download/file/38183) |
| ETIM 6.0 | EC001121 |
| ETIM 7.0 | EC001121 |
| ETIM 8.0 | EC001121 |
| ETIM 9.0 | EC001121 |
| ECLASS 9.0 | 27-44-03-90 |
| ECLASS 9.1 | 27-44-03-90 |
| ECLASS 10.0 | 27-44-03-90 |
| ECLASS 11.0 | 27-44-03-90 |
| ECLASS 12.0 | 27-44-03-90 |
| ECLASS 13.0 | 27-44-03-90 |
| ECLASS 14.0 | 27-44-03-90 |
| Agréments |  |
| ROHS | Conforme |
| UL File Number Search | [Site Web UL](LINK/UL_search.html) |
| Nº de certificat (cULus) | E316369 |
