KTB MH 456220 S4E0

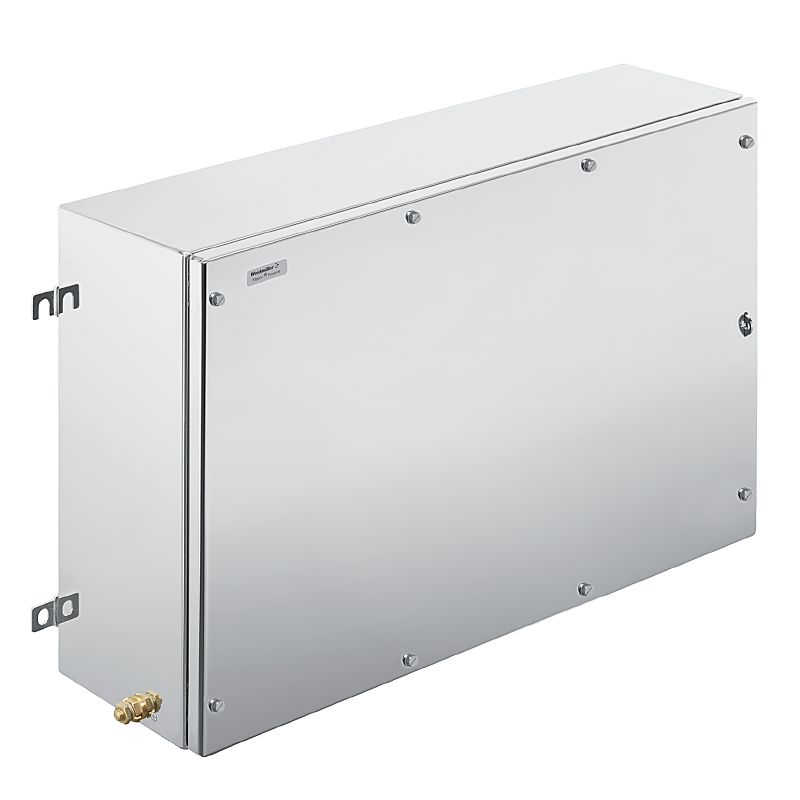

Rzeczywisty wygląd może różnić się od przedstawionego na ilustracji.
Abbildung ähnlich
KTB MH 456220 S4E0

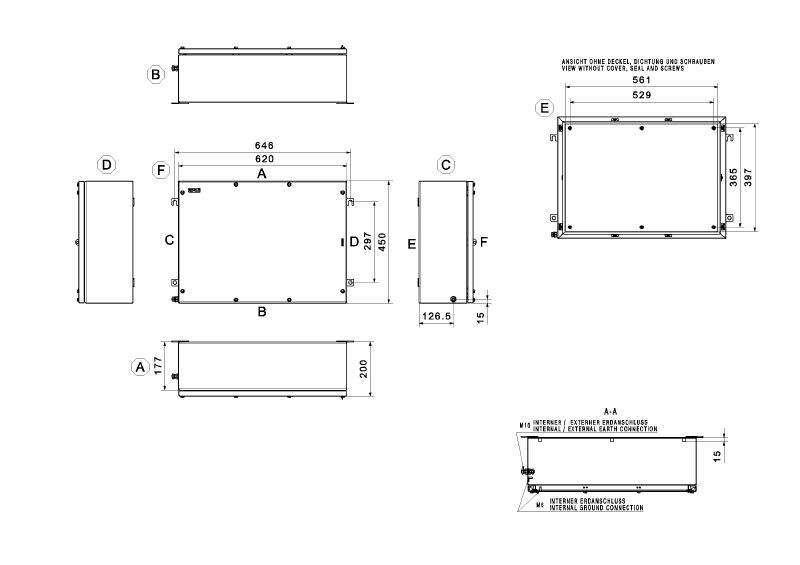

Rysunek wymiarowy

KTB MH 456220 S4E0

Klippon TB MH (Terminal Box - Multi Hinge), Tom kapsling, Rostfria stål kapslingar, Höjd: 450 mm, Bredd: 620 mm, Djup: 200 mm, Grundläggande material: Rostfritt stål 1.4404 (316 L), elektropolerad, Silver

Nr. produktu 2698060000
Pobierz kartę katalogową Wsparcie inżynieryjne Pobieranie produktów
Akcesoria 12 Pojedyncze części 1 Produkty pokrewne 2
Сертификаты Allmänna beställningsdata Mått och vikter Temperatury Miljööverenstämmelse för produkt złącza śrubowe z lewej strony dławiki z prawej strony dławiki u góry / u dołu Numery certyfikatów obudowy Informacje ogólne Wyposażenie poziome Boîtier de mise à la terre Wyposażenie pionowe Klasyfikacje

Сертификаты

Dopuszczenia
![](https://assets.dam.weidmueller.com/assets/api/8761d6a8-633c-4aff-8793-97a5d2b0ca50/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/0558c6b5-320a-426b-b128-bc4bf291d8a5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/0a8958f9-c226-4e12-af16-493ec79d92c5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/d81b5803-4ec9-484a-960d-2db317df0189/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/fb5c2c52-71c9-4176-aa20-8991b46a7be9/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/a6deaf49-74c9-4c46-950e-b505cc20e574/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/52b59257-358c-4bc4-9ea4-df407cebf157/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/52b59257-358c-4bc4-9ea4-df407cebf157/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/52b59257-358c-4bc4-9ea4-df407cebf157/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/9c9311f3-ecc1-4734-91a1-2f3495436c72/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/6bcf1f04-895d-40c6-8f30-a01c9cbab475/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/77c071f4-46bd-4b7f-8f24-3c61d44584d2/DAP_Master_ICON,w_80,q_80)
ROHS
Zgodny

Allmänna beställningsdata

Wersja
Klippon TB MH (Terminal Box - Multi Hinge), Tom kapsling, Rostfria stål kapslingar, Höjd: 450 mm, Bredd: 620 mm, Djup: 200 mm, Grundläggande material: Rostfritt stål 1.4404 (316 L), elektropolerad, Silver
Nr zam.
2698060000
Typ
KTB MH 456220 S4E0
GTIN (EAN)
4064675030270
Ilość
1 szt.

Mått och vikter

Głębokość
200 mm
Byggdjup (tum)
7,874 inch
Wysokość
450 mm
Height (inches)
17,716 inch
Szerokość
620 mm
Szerokość (cale)
24,409 inch
Wymiar mocowania wysokość
476 mm
Wymiar mocowania szerokość
450 mm
Masa netto
15 430 g

Temperatury

Temperatura eksploatacyjna
-60 °C...135 °C
Wskazówka: temperatura otoczenia (praca)
Przy stosowaniu w temperaturach powyżej 105°C ochrona IP jest ograniczona do IP66

Miljööverenstämmelse för produkt

Status zgodności z dyrektywą RoHS
Kompatibel med undantag
Wyłączenie RoHS (w przypadkach, w których ma to zastosowanie / jest znane)
6c
REACH SVHC
Lead 7439-92-1
SCIP
8d5fcdfe-c58e-44e1-a6b4-74d2bbccc9dd

złącza śrubowe z lewej strony

M12
63
M16
42
M20
27
M25
23
M32
12
M40
10
M50
4
M63
4
M75
3

dławiki z prawej strony

M12
63
M16
42
M20
27
M25
23
M32
12
M40
10
M50
4
M63
4
M75
3

dławiki u góry / u dołu

M12
80
M16
54
M20
36
M25
30
M32
17
M40
14
M50
6
M63
5
M75
4

Numery certyfikatów obudowy

Atest zgodności (AoC)
DE PS261X 160309 001ISS06
Certyfikat nr (INMETRO)
IEX17.0021
Deklaracja zgodność nr. (DoC LVD)
DE PS261X 160412 001ISS03
nr certyfikatu (ATEX)
PTB11ATEX2019
Nr certyfikatu (CCOE)
P461058_1
Nr certyfikatu (IECEX)
IECEXPTB11.0071
Nr certyfikatu pustej obudowy (ATEX)
IBExU14ATEX1028 U
Nr certyfikatu pustej obudowy (ECAS)
21-09-25241/E21-09-053807
Nr certyfikatu pustej obudowy (IECEX)
IECEx IBE 14.0004U
Nr certyfikatu pustej obudowy (INMETRO)
LMP 21.0016U
Nr certyfikatu pustej obudowy (NEPSI)
GYJ14.1308U
Nr certyfikatu, skrzynka zaciskowa (AEx)
E223792
Nr certyfikatu, skrzynka zaciskowa (ATEX)
IBExU14ATEX1050
Nr certyfikatu, skrzynka zaciskowa (IECEx)
IECEXIBE14.0013
Nr certyfikatu, skrzynka zaciskowa (INMETRO)
LMP 21.0017
Nr certyfikatu, skrzynka zaciskowa (KOSHA)
16-AV4BO-0245X
Nr certyfikatu, skrzynka zaciskowa (NEPSI)
GYJ14.1309
Warunki zatwierdzenia
ATEX
CCoE
cULus
DNV
IECEX
INMETRO
KC
NEPSI
CCC
UL AEx Class Div.
UL AEx Class Zone

Informacje ogólne

Grubość materiału obudowy
1,5 mm
Grubość materiału wieka
1,5 mm
kąt otwarcia wieko
130 °
liczba śrub mocujących wieko
8
maks. ładowność
112 kg
Materiał podstawowy
stal nierdzewna 1.4404 (316 L)
materiał uszczelniający
Silikon
mocowanie do wbudowania
4,6 lub 9 śrub odległościowych M6 gwint wewnętrzny
mocowanie obudowy
4 przyspawane stopy montażowe z otworami wielkości 11mm (2 stopy montażowe rowkowe i 2 okrągłe)
Mocowanie wieka
4 zawiasy i wkręty M6 o łbie sześciokątnym z rowkiem SW10
Moment dokręcania śrub wieka
2,5 Nm
Normy
DIN EN 62208 - Puste obudowy rozdzielnic i sterownic
DIN EN 61373 Class 1B**
DIN EN 15085-2
EN 60079-0
EN 60079-7
EN 60079-31
IEC 60079-0
IEC 60079-7
IEC 60079-31
obszary zastosowania
Rejony zagrożone wybuchem
przemysł procesowy
przemysł naftowy
przemysł chemiczny
Offshore
Onshore
otwór manipulacyjny szerokość
567 mm
otwór manipulacyjny wysokość
391 mm
Powierzchnia
element polerowany elektrolitycznie
pozycja sworznia PE
Obudowa strona C
Płytka kołnierzowa
Nie
rozmiar klucza
10 mm
Stopień ochrony
IP66
IP67
Stopień ochrony (UL)
Type 3
Type 4X
Type 12
Temperatura pracy, max.
135 °C
Temperatura pracy, min.
-60 °C
udarność
Version ATEX 7 J
10 J version standard
Wskazówka: stopień ochrony
105 °C를 초과하는 온도에서 사용하는 경우 IP 보호는 IP 66로 제한됩니다.
wymiary kartonu
770x630x290
wymiary ponad wszystkim
450x652x215

Wyposażenie poziome

Number of DIN rails and terminals (10 mm², horizontal)
2x53
Number of DIN rails and terminals (16 mm², horizontal)
2x44
Number of DIN rails and terminals (2.5 mm², horizontal)
3x105
Number of DIN rails and terminals (35 mm², horizontal)
1x33
Number of DIN rails and terminals (4 mm², horizontal)
3x88
Number of DIN rails and terminals (6 mm², horizontal)
3x66

Boîtier de mise à la terre

Uziemienie, obudowa, wewnętrzne
Écrous de mise à la terre M6 en acier inox soudés dans la base du boîtier et son couvercle.

Wyposażenie pionowe

Number of DIN rails and terminals (10 mm², vertical)
4x36
Number of DIN rails and terminals (16 mm², vertical)
3x30
Number of DIN rails and terminals (2.5 mm², vertical)
5x71
Number of DIN rails and terminals (35 mm², vertical)
2x22
Number of DIN rails and terminals (4 mm², vertical)
5x59
Number of DIN rails and terminals (6 mm², vertical)
4x45

Klasyfikacje

ETIM 8.0
EC002503
ETIM 9.0
EC002503
ETIM 10.0
EC002503
ECLASS 14.0
27-18-05-02
ECLASS 15.0
27-18-05-02
