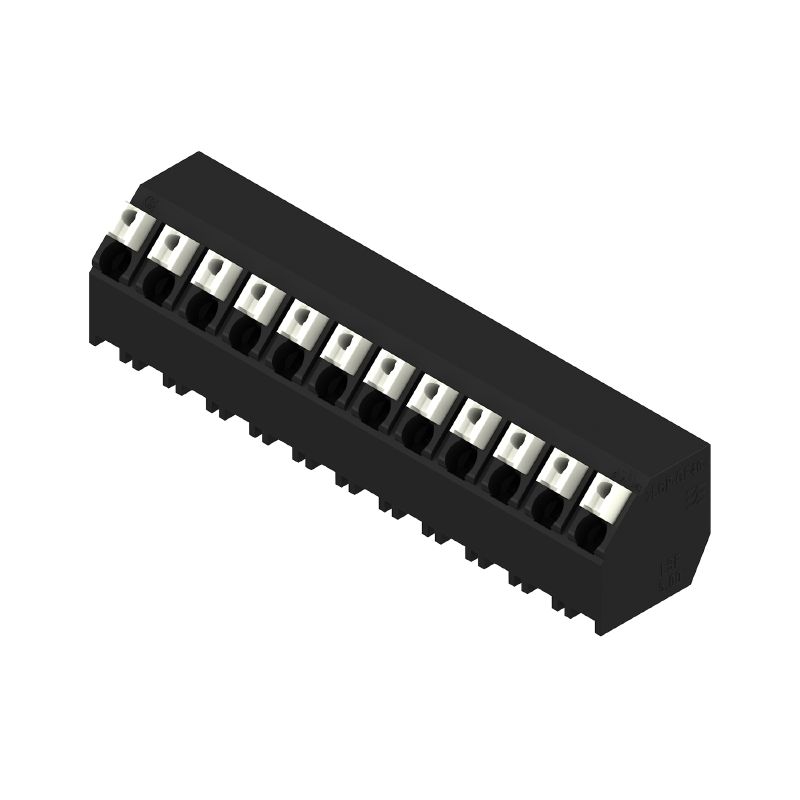

LSF-SMT 5.00/12/135 1.5SN BK TU

Bloc de jonction pour circuit imprimé, 5.00 mm, Nombre de pôles: 12, 135°, Longueur du picot à souder (l): 1.5 mm, noir, PUSH IN avec actionneur, Plage de serrage, max. : 1.5 mm², Tube

Référence produit 1884680000

Propriétés

Informations générales de commande

Version	Bloc de jonction pour circuit imprimé, 5.00 mm, Nombre de pôles: 12, 135°, Longueur du picot à souder (l): 1.5 mm, noir, PUSH IN avec actionneur, Plage de serrage, max. : 1.5 mm², Tube
Référence	1884680000
Type	LSF-SMT 5.00/12/135 1.5SN BK TU
GTIN (EAN)	4032248489244
Qté.	9 Pièce
Indices de produit	IEC: 500 V / 17.5 A / 0.2 - 1.5 mm² UL: 300 V / 12 A / AWG 28 - AWG 14
Emballage	Tube

Dimensions et poids

Profondeur	12,7 mm
Profondeur (pouces)	0,5 inch
Hauteur	14,4 mm
Hauteur (pouces)	0,567 inch
Hauteur version la plus basse	12,9 mm
Largeur	59,2 mm
Largeur (pouces)	2,331 inch
Poids net	12,23 g

Températures

Température d'utilisation permanente, max.

120 °C

Conformité environnementale du produit

Statut de conformité RoHS	Conforme sans exemption
REACH SVHC	No SVHC above 0.1 wt%

Paramètres du système

Famille de produits	OMNIMATE Signal - série LSF
Technique de raccordement de conducteurs	PUSH IN avec actionneur
Montage sur le circuit imprimé	Raccordement soudé THT/THR
Orientation de la sortie du conducteur	135°
Pas en mm (P)	5 mm
Pas en pouces (P)	0,197 "
Nombre de pôles	12
Nombre de pôles	1
Juxtaposables côté client	Non
Nombre de séries	1
Longueur du picot à souder (l)	1,5 mm
Tolérance sur la longueur du picot à souder	+0,1 / -0,3 mm
Dimensions du picot à souder	0,35 x 0,8 mm
Dimension du picot à souder = tolérance d	0 / -0,1 mm
Diamètre du trou d'implantation (D)	1,1 mm
Tolérance du diamètre du trou d'implantation (D)	+ 0,1 mm
Nombre de picots par pôle	2
Longueur de dénudage	8 mm
L1 en mm	55 mm
L1 en pouce	2,165 "
Protection au toucher selon DIN VDE 0470	IP 20
Protection au toucher selon DIN VDE 57 106	protection doigt
Degré de protection	IP20
Résistance de passage	1,60 mΩ

Données des matériaux

Matériau isolant	LCP GF
Couleur	noir
Tableau des couleurs (similaire)	RAL 9011
Groupe de matériaux isolants	IIIa
Indice de Poursuite Comparatif (CTI)	≥ 175
Moisture Level (MSL)	1
Classe d'inflammabilité selon UL 94	V-0
Matériau des contacts	Alliage de cuivre
Structure en couches du raccordement soudé	4...6 µm Sn mat
Température de stockage, min.	-40 °C
Température de stockage, max.	70 °C
Température de fonctionnement , min.	-50 °C
Température de fonctionnement , max.	120 °C
Plage de température montage, min.	-30 °C
Plage de température montage, max.	120 °C

Conducteurs indiqués pour raccordement

Plage de serrage, min.	0,13 mm²
Plage de serrage, max.	1,5 mm²
Section de raccordement du conducteur, AWG, min.	AWG 28
Section de raccordement du conducteur, AWG, max.	AWG 14
Rigide, min. H05(07) V-U	0,2 mm²
Rigide, max. H05(07) V-U	1,5 mm²
souple, min. H05(07) V-K	0,2 mm²
souple, max. H05(07) V-K	1,5 mm²
avec embout isolé DIN 46 228/4, min.	0,25 mm²
avec embout isolé DIN 46 228/4, max.	0,75 mm²
avec embout, DIN 46228 pt 1, min.	0,25 mm²
avec embout selon DIN 46 228/1, max.	1,5 mm²
Raccordement	Section pour le raccordement du conducteur: Type: câblage fin nominal: 0,25 mm² Embout: Longueur de dénudage: nominal: 10 mm Embout recommandé: 9025760000 Section pour le raccordement du conducteur: Type: câblage fin nominal: 0,34 mm² Embout: Longueur de dénudage: nominal: 10 mm Embout recommandé: 9025770000 Section pour le raccordement du conducteur: Type: câblage fin nominal: 0,5 mm² Embout: Longueur de dénudage: nominal: 10 mm Embout recommandé: 0690700000 Section pour le raccordement du conducteur: Type: câblage fin nominal: 0,75 mm² Embout: Longueur de dénudage: nominal: 10 mm Embout recommandé: 9021040000
Texte de réference	Choisissez la longueur des embouts en fonction du produit et de la tension nominale. Le diamètre extérieur du collier plastique ne doit pas être plus grand que le pas (P)

Données nominales selon CEI

testé selon la norme	IEC 60664-1 IEC 61984
Courant nominal, nombre de pôles min. (Tu = 20 °C)	17,5 A
Courant nominal, nombre de pôles max. (Tu = 20 °C)	17,5 A
Courant nominal, nombre de pôles min. (Tu = 40 °C)	17,5 A
Courant nominal, nombre de pôles max. (Tu = 40 °C)	15 A
Tension de choc nominale pour classe de surtension/Degré de pollution II/2	500 V
Tension de choc nominale pour classe de surtension/Degré de pollution III/2	320 V
Tension de choc nominale pour classe de surtension/Degré de pollution III/3	250 V
Tension de choc nominale pour classe de surtension/Degré de pollution II/2	4 kV
Tension de choc nominale pour classe de surtension/Degré de pollution III/2	4 kV
Tension de choc nominale pour classe de surtension/Degré de pollution III/3	4 kV
Tenue aux courants de faible durée	3 x 1s mit 80 A

Données nominales selon CSA

Institut (CSA)	CSA
Certificat Nº (CSA)	200039-1664286
Tension nominale (groupe d'utilisation B / CSA)	300 V
Tension nominale (groupe d'utilisation D / CSA)	300 V
Courant nominal (groupe d'utilisation B / CSA)	10 A
Courant nominal (groupe d'utilisation D / CSA)	10 A
Section de raccordement de câble AWG, min.	AWG 28
Section de raccordement de câble AWG, max.	AWG 14
Référence aux valeurs approuvées	Les spécifications indiquent les valeurs maximales. Détails - voir le certificat d'agrément.

Données nominales selon UL 1059

Institut (cURus)	CURUS
Certificat Nº (cURus)	E60693
Tension nominale (groupe d'utilisation B / UL 1059)	300 V
Tension nominale (groupe d'utilisation D / UL 1059)	300 V
Courant nominal (groupe d'utilisation B / UL 1059)	12 A
Courant nominal (groupe d'utilisation D / UL 1059)	10 A
Section de raccordement de câble AWG, min.	AWG 28
Section de raccordement de câble AWG, max.	AWG 14
Référence aux valeurs approuvées	Les spécifications indiquent les valeurs maximales. Détails - voir le certificat d'agrément.

Emballage

Emballage	Tube
Longueur VPE	554 mm
Largeur VPE	21 mm
Hauteur VPE	17 mm
Résistance de la surface	Rs = 10⁹ - 10¹² Ω

Contrôles de type

Test : durabilité des marquages	Norme: DIN EN 60512-1-1 / 01.03 Test: marque d'origine, identification du type, pas, marque d'agrément UL, longévité Évaluation: disponible
Test : section à fixer	Norme: DIN EN 60999-1 section 7 et 9.1 / 12.00, DIN EN 60947-1 section 8.2.4.5.1 / 12.02 Type de conducteur: Type de conducteur et section du conducteur: rigide 0,14 mm² Type de conducteur et section du conducteur: semi-rigide 0,14 mm² Type de conducteur et section du conducteur: rigide 1,5 mm² Type de conducteur et section du conducteur: semi-rigide 1,5 mm² Type de conducteur et section du conducteur: AWG 24/1 Type de conducteur et section du conducteur: AWG 26/19 Type de conducteur et section du conducteur: AWG 16/1 Type de conducteur et section du conducteur: AWG 16/19 Évaluation: réussite
Test des dommages causés aux et au desserrage accidentel des conducteurs	Norme: DIN EN 60999-1 section 9.4 / 12.00 Exigence: 0,2 kg Type de conducteur: Type de conducteur et section du conducteur: AWG 24/1 Type de conducteur et section du conducteur: AWG 24/19 Exigence: 0,3 kg Type de conducteur: Type de conducteur et section du conducteur: semi-rigide 0,25 mm² Type de conducteur et section du conducteur: rigide 0,5 mm² Évaluation: réussite Exigence: 0,4 kg Type de conducteur: Type de conducteur et section du conducteur: rigide 1,5 mm² Type de conducteur et section du conducteur: semi-rigide 1,5 mm² Type de conducteur et section du conducteur: AWG 16/1 Type de conducteur et section du conducteur: AWG 16/19 Évaluation: réussite
Test de décrochage	Norme: DIN EN 60999-1 section 9.5 / 12.00 Exigence: ≥10 N Type de conducteur: Type de conducteur et section du conducteur: AWG 24/1 Type de conducteur et section du conducteur: AWG 24/19 Évaluation: réussite Exigence: ≥20 N Type de conducteur: Type de conducteur et section du conducteur: semi-rigide 0,25 mm² Type de conducteur et section du conducteur: H05V-K0.5 Évaluation: réussite Exigence: ≥40 N Type de conducteur: Type de conducteur et section du conducteur: H07V-U1.5 Type de conducteur et section du conducteur: H07V-K1.5 Type de conducteur et section du conducteur: AWG 16/1 Type de conducteur et section du conducteur: AWG 16/19 Évaluation: réussite

Note importante

Conformité IPC

Conformité : les produits sont conçus, fabriqués et livrés selon des normes internationales reconnues ; et ils sont conformes aux caractéristiques garanties dans la fiche de données / respectent les propriétés décoratives selon IPC-A-610 « Classe 2 ». Des requêtes supplémentaires sur le produit peuvent être évaluées sur demande.

Remarques

• Autres couleurs de touches d'actionnement sur demande
• Force d'actionnement max. du pont 40 N
• Courant nominal par rapport à la section nominale et au Nb min. de pôles.
• Embouts isolés selon DIN 46228/4
• Embouts nus selon DIN 46228/1
• Sur le schéma, P = pas
• Les données nominales se réfèrent au composant lui-même. Les lignes d'air et de fuite par rapport aux autres composants doivent être déterminées en tenant compte des normes applicables.
• Forme de sertissage « A » pour embouts avec pince à sertir PZ 6/5 recommandée.
• Stockage à long terme du produit à une température moyenne de 50 °C et une humidité maximale de 70 %, 36 mois
