PCF 5.00/10/180 3.5SN OR BX

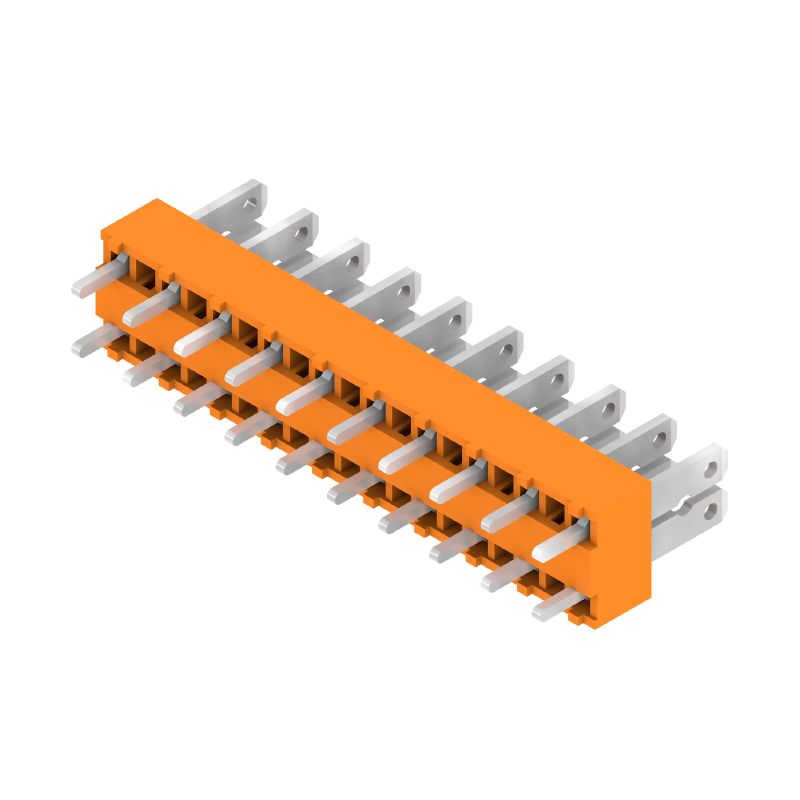

Obrázek výrobku
PCF 5.00/10/180 3.5SN OR BX
Obrázek výrobku
PCF 5.00/10/180 3.5SN OR BX
Dimensional drawing

PCF 5.00/10/180 3.5SN OR BX

Svorka PCB, 5.00 mm, Počet pólů: 10, 180°, Pájecí kolík, délka (l): 3.5 mm, pocínované, Oranžová, Připojení s plochým břitem, Box

ID výrobku 9500490000
Stáhnout datový list Technická podpora Dokumenty ke stažení
Příbuzné výrobky 11
Osvědčení Všeobecné objednací údaje Rozměry a hmotnosti Shoda produktu s prostředím Parametry systému Údaje o materiálu Vodiče vhodné k připojení Jmenovité údaje podle IEC Jmenovité údaje podle CSA Jmenovité údaje podle UL 1059 Balení Typové testy Důležitá poznámka Klasifikace

Osvědčení

Schválení
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/70d4994d-1e1f-4a62-8b8a-96bcbd57aca3/DAP_Master_ICON,w_80,q_80)
ROHS
Shoda
UL File Number Search
[Web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Č. osvědčení (UR)
E60693

Všeobecné objednací údaje

版本
Svorka PCB, 5.00 mm, Počet pólů: 10, 180°, Pájecí kolík, délka (l): 3.5 mm, pocínované, Oranžová, Připojení s plochým břitem, Box
Číslo objednávky
9500490000
Typ
PCF 5.00/10/180 3.5SN OR BX
GTIN (EAN)
4008190549343
Množství
50 ks
Údaje výrobku
IEC: 630 V / 24 A
UL: 150 V / 15 A
Balení
Box

Rozměry a hmotnosti

深
9.8 mm
Hloubka (v palcích)
0,386 inch
Výška
18.4 mm
Výška (v palcích)
0,724 inch
Nejvyšší nebo nejnižší verze
14.9 mm
Šířka
49.8 mm
Šířka (v palcích)
1,961 inch
Čistá hmotnost
8.2 g

Shoda produktu s prostředím

Stav souladu se směrnicí RoHS
V souladu bez výjimky
REACH SVHC
Ne SVHC nad 0,1 wt%

Parametry systému

Product family
PCF
Wire connection method
Připojení s plochým břitem
Mounting onto the PCB
Připojení pájením přetavením průchozím otvorem
Conductor outlet direction
180°
Paso en mm (P)
5 mm
Pitch in inches (P)
0,197 "
Počet pólů
10
Množství řady kolíků
1
Fitted by customer
Ne
Počet řad
1
Forrasztótüske hossza (l)
3,5 mm
솔더핀 크기
0,8 x 1,0 mm
0,75 x 0,9 mm
Průměr otvoru pájecího očka (D)
1,3 mm
Tolerance průměru otvoru pájecího očka (D)
+ 0,1 mm
Počet pájených kolíků na pól
2
L1 v mm
45 mm
L1 v palcích
1,772 "
Ochrana bezpečná proti dotyku dle normy DIN VDE 0470
IP 00
Stupeň krytí
IP20
Objemový odpor
1,20 mΩ

Údaje o materiálu

Izolační materiál
PA
Barevný
Oranžová
Barevný graf (podobné)
RAL 2000
Skupina izolačního materiálu
I
Komparativní index sledování (CTI)
≥ 600
Klasifikace hořlavosti UL 94
V-2
Materiál kontaktu
Slitina
Povrch kontaktu
pocínované
Struktura vrstev pájeného připojení
1.5...3 µm Ni / 5...7 µm Sn
Skladovací teplota, min.
-40 °C
Skladovací teplota, max.
70 °C
-50 °C
Provozní teplota, max.
100 °C
Teplotní rozsah, instalace, min.
-25 °C
Teplotní rozsah, instalace, max.
100 °C

Vodiče vhodné k připojení

Referenční text
Délka koncovek se vybírá v závislosti na produktu a jmenovitém napětí.
Vnější průměr plastové objímky by neměl být větší než rozteč (P)

Jmenovité údaje podle IEC

testováno podle normy
IEC 60664-1
IEC 61984
Jmenovitý proud, min. počet pólů (Tu=20 °C)
24 A
Jmenovitý proud, max. počet pólů (Tu=20 °C)
21 A
Jmenovitý proud, min. počet pólů (Tu=40 °C)
24 A
Jmenovitý proud, max. počet pólů (Tu=40 °C)
18 A
Jmenovité napětí pro třídu přepětí / stupeň znečištění II/2
630 V
Jmenovité napětí pro třídu přepětí / stupeň znečištění III/2
320 V
Jmenovité napětí pro třídu přepětí / stupeň znečištění III/3
250 V
Jmenovité impulzní napětí pro třídu přepětí / stupeň znečištění II/2
4 kV
Jmenovité impulzní napětí pro třídu přepětí / stupeň znečištění III/2
4 kV
Jmenovité impulzní napětí pro třídu přepětí / stupeň znečištění III/3
4 kV
Krátkodobý odpor proti zkratovému proudu
3 x 1 s se 192 A

Jmenovité údaje podle CSA

Institute (CSA)
CSA
Certificate No. (CSA)
12400-282
Rated voltage (Use group B / CSA)
150 V
Rated voltage (Use group D / CSA)
300 V
Rated current (Use group B / CSA)
15 A
Rated current (Use group D / CSA)
10 A
Reference to approval values
Specifikace jsou maximální hodnoty, podrobnosti viz příslušná certifikace.

Jmenovité údaje podle UL 1059

Institute (UR)
UR
Certificate No. (UR)
E60693
Tension nominale (groupe d'utilisation B / UL 1059)
150 V
Jmenovité napětí (aplikační skupina D / UL 1059)
300 V
Rated current (Use group B / UL 1059)
15 A
Jmenovitý proud (aplikační skupina D / UL 1059)
10 A
Reference to approval values
Specifikace jsou maximální hodnoty, podrobnosti viz příslušná certifikace.

Balení

Packaging
Box
VPE length
151 mm
Anchura VPE
132 mm
Altura de VPE
35 mm

Typové testy

Test: Durability of markings
  • Standard:
    DIN IEC 60512-2, oddíl 1 / 05.94
  • Test:
    označení původu, identifikace typu, označení schválení UL, označení schválení CSA, trvanlivost
  • Vyhodnocení:
    k dispozici

Důležitá poznámka

IPC shoda
Shoda: Produkty jsou vyvíjeny, vyráběny a dodávány v souladu s mezinárodními uznávanými standardy a normami a splňují zajištěné vlastnosti uvedené v datovém listu, respektive splňují dekorativní vlastnosti v souladu s IPC-A-610 „Třída 2“. Další nároky na produkty je možné vyhodnotit na požádání.
Poznámky
  • Dlouhodobé uložení produktu s průměrnou teplotou 50 °C a průměrnou vlhkostí 70 %, 36 měsíců


Klasifikace

ETIM 8.0
EC002643
ETIM 9.0
EC002643
ETIM 10.0
EC002643
ECLASS 14.0
27-46-01-01
ECLASS 15.0
27-46-01-01
