PV CPCI19TXU3DXAXWXR2WW
Photovoltaïque, Boîtier confectionné, Module de communication, 230 V AC, Protection contre la foudre et la surtension I, à batterie, Surveillance de courant, Composants de contrôle, Surveillance de tension, Surveillance de seuil, Boîtier de communication, RJ45
Référence produit
8000119119
Propriétés
| Version | Photovoltaïque, Boîtier confectionné, Module de communication, 230 V AC, Protection contre la foudre et la surtension I, à batterie, Surveillance de courant, Composants de contrôle, Surveillance de tension, Surveillance de seuil, Boîtier de communication, RJ45 |
| Référence | 8000119119 |
| Type | PV CPCI19TXU3DXAXWXR2WW |
| GTIN (EAN) | 4099986783348 |
| Qté. | 1 Pièce |
| Profondeur | 300 mm |
| Profondeur (pouces) | 11,811 inch |
| Hauteur | 747 mm |
| Hauteur (pouces) | 29,409 inch |
| Largeur | 536 mm |
| Largeur (pouces) | 21,102 inch |
| Poids net | 26 402,416 g |
| Statut de conformité RoHS | Conforme avec exemption |
| Exemption RoHS (le cas échéant/connue) | 6c, 7a, 7cI |
| REACH SVHC | Lead 7439-92-1 |
| Mise à la terre | Directement sur le VPU |
| Protection surtension côté AC | PU I 1+1 LCF 280V/12,5kA, sans contact auxiliaire |
| Protection surtension EIA côté RS485 (surveillance de branche) | Non |
| Tension nominale | 230 V |
| Nombre d'entrées | 15 |

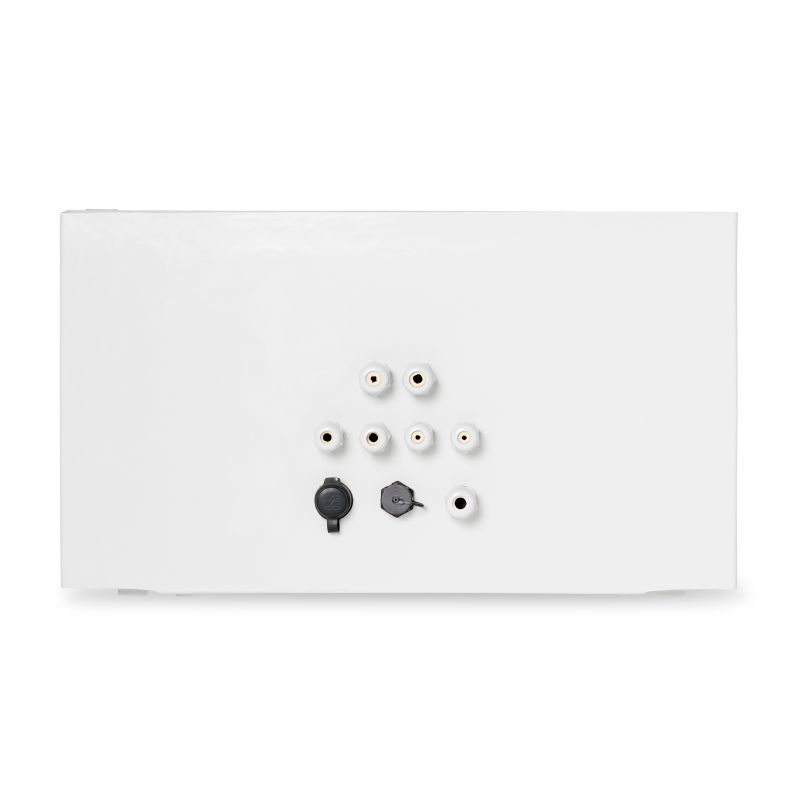

| Nombre d'entrées de conduit | 4 |
| Fonction de surveillance |

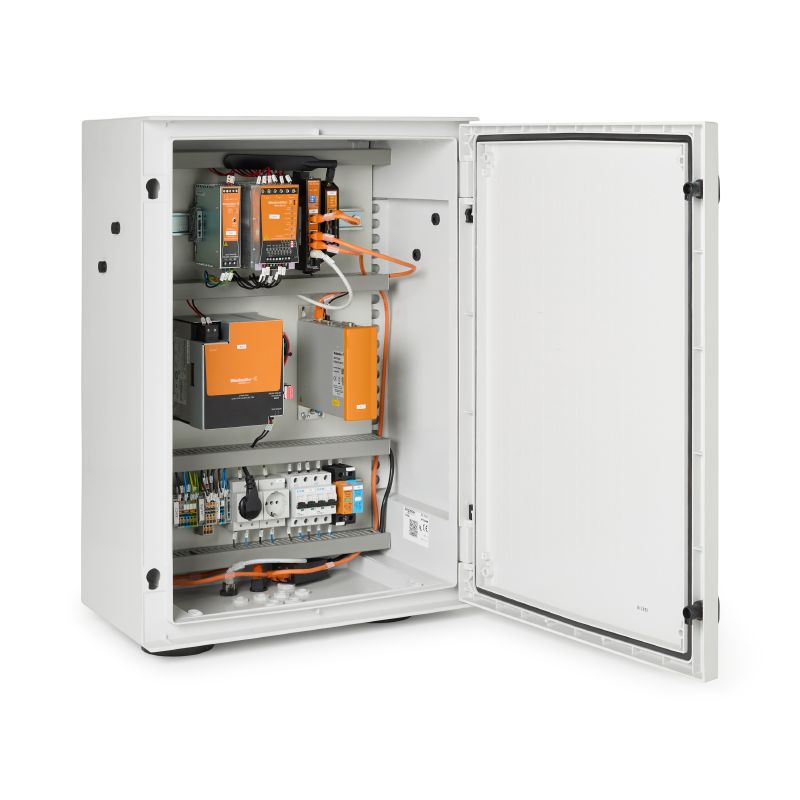

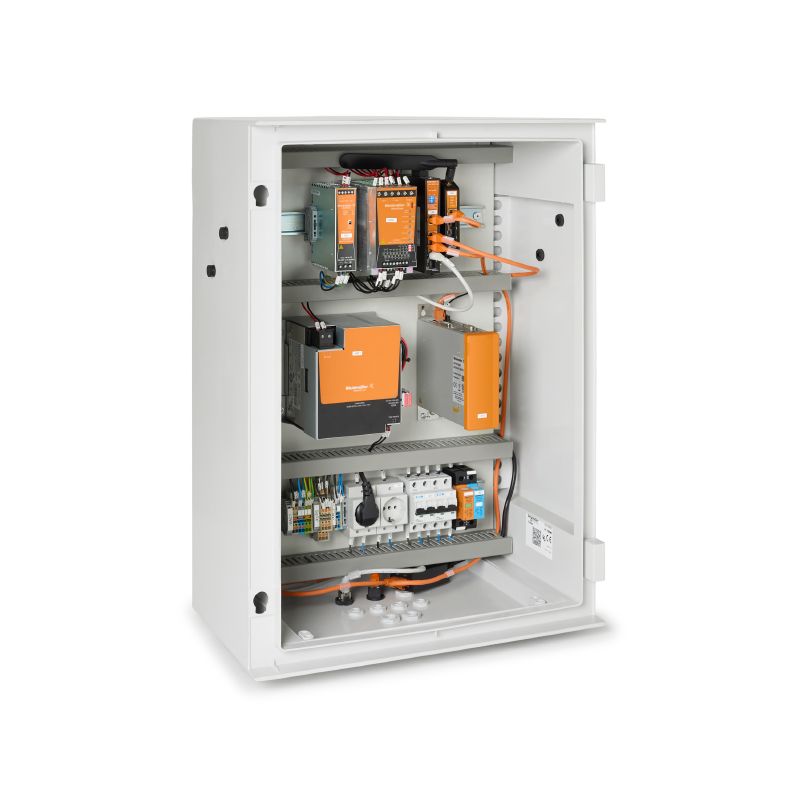

PC industriel
Routeur Ethernet industriel avec ports RJ45 Interrupteur administrable Ethernet industriel avec ports multimodes RJ45 et SC Raccordement entre les appareils de terrain au SCADA par le RS-485 |
| Puissance | Batterie PRO ECO 72W 24V 3A |
| Surveillance de tension | Oui |
| Degré de protection | IP65 |
| Type de montage | Montage sur paroi |
| Normes |
IEC 61439-2 ed 3.0
EN 61439-2:2020 |
| Période | 5 ans |
| Agrément/Certificat/Document de conformité | [Declaration of of conformity utility communication boxes](https://mdcop.weidmueller.com/mediadelivery/asset/900_318636) |
| Données techniques | [Thermal Report](https://mdcop.weidmueller.com/mediadelivery/asset/900_317246) |
| Documentation technique | [Mechanical Drawing](https://mdcop.weidmueller.com/mediadelivery/asset/900_317245) |
| Documentation utilisateur | [PV Communication Box User Manual](https://mdcop.weidmueller.com/mediadelivery/asset/900_257190) |
| Catalogue | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC002928 |
| ETIM 7.0 | EC002928 |
| ETIM 8.0 | EC003857 |
| ETIM 9.0 | EC003857 |
| ECLASS 9.0 | 22-57-92-03 |
| ECLASS 9.1 | 22-57-02-90 |
| ECLASS 10.0 | 22-57-02-90 |
| ECLASS 11.0 | 22-57-02-92 |
| ECLASS 12.0 | 22-57-02-92 |
| ECLASS 13.0 | 22-57-02-92 |
| ECLASS 14.0 | 22-57-02-92 |
| Agréments |  |
| ROHS | Conforme |
