Propriétés

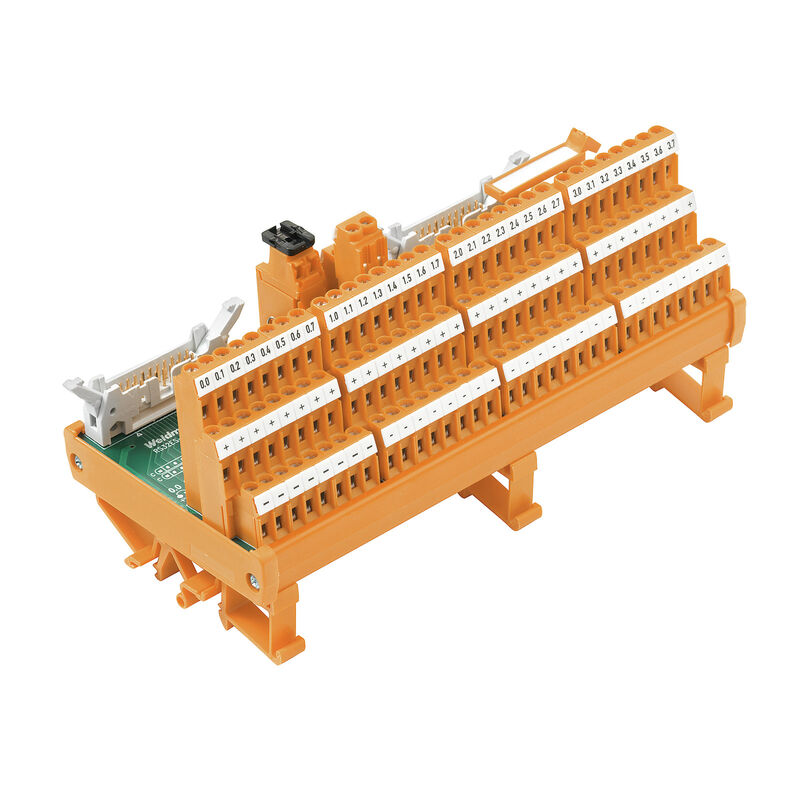

| Version | Interface, RS, 3 fils, Raccordement vissé |
| Référence | 9445960000 |
| Type | RS 32IO 3W H S |
| GTIN (EAN) | 4032248253067 |
| Qté. | 1 Pièce |
| Profondeur | 72 mm |
| Profondeur (pouces) | 2,835 inch |
| Hauteur | 87 mm |
| Hauteur (pouces) | 3,425 inch |
| Largeur | 176 mm |
| Largeur (pouces) | 6,929 inch |
| Poids net | 414 g |
| Température de stockage | -40...60 °C |
| Température de fonctionnement | -25...50 °C |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | 7b5ffb72-271d-4c73-8b09-bd0aaee3697a |
| Statut de conformité RoHS | Conforme avec exemption |
| Exemption RoHS (le cas échéant/connue) | 7a, 7cI |
| Affichage LED d'état par canal | Non |
| Sectionnement par voie | Non |
| Type de point de test | Non |
| Fusible par voie | Non |
| LED état tension d'alimentation | Jaune |
| Fusible alimentation électrique | 3,15 A |
| Polarité masse | Oui |
| Nombre de pôles (côté commande) | Connecteur 2x20-poliger |
| Raccordement côté commande | 2 x connecteurs débrochables selon CEI60603-13 / DIN41651 |
| Raccordement côté installation | LP3R 5.08mm |
| Système de câblage | 3 fils |
| Tension de fonctionnement | 25 V AC / 50 V DC |
| Courant maximal par canal | 1 A |
| Corriente nominal total | 2 A |
| Selon | DIN EN 50178 |
| Tension nominale | < 50 V AC |
| Catégorie de surtension | III |
| Degré de pollution | 2 |
| Contrôle de la tension d'impulsion | 0,8 kV |
| Tension d'essai d'isolation AC | 0,35 kV |
| Couple de serrage, max. | 0,6 Nm |
| Couple de serrage, min. | 0,5 Nm |
| Embouts isolés, max. | 2,5 mm² |
| Flexible avec embout, max. | 2,5 mm² |
| Flexible avec embout, min. | 0,5 mm² |
| Flexible, min. H05(07) V-K | 0,5 mm² |
| Longueur de dénudage | 6 mm |
| Plage de raccordement, max. | 6 mm² |
| Plage de raccordement, min. | 0,13 mm² |
| Rigide, max. H05(07) V-U | 6 mm² |
| Rigide, min. H05(07) V-U | 0,5 mm² |
| Section du conducteur max., AWG | AWG 12 |
| Section du conducteur min., AWG | AWG 26 |
| souple, max. H05(07) V-K | 4 mm² |
| Type de la connexion | Raccordement vissé |
| Type de connexion | Raccordement vissé |
| Plage de raccordement, min. | 0,13 mm² |
| Plage de raccordement, max. | 6 mm² |
| Rigide, min. H05(07) V-U | 0,5 mm² |
| Rigide, max. H05(07) V-U | 6 mm² |
| Flexible, min. H05(07) V-K | 0,5 mm² |
| souple, max. H05(07) V-K | 4 mm² |
| Flexible avec embout, max. | 2,5 mm² |
| Flexible avec embout, min. | 0,5 mm² |
| Douilles avec embouts isolés, max. | 2,5 mm² |
| Section du conducteur, min. AWG | AWG 26 |
| Section du conducteur, max. AWG | AWG 12 |
| Couple de serrage, min. | 0,5 Nm |
| Couple de serrage, max. | 0,6 Nm |
| Longueur de dénudage | 6 mm |
| Agrément/Certificat/Document de conformité |
[Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_153597)
[Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_153606) |
| Catalogue | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC002780 |
| ETIM 7.0 | EC002780 |
| ETIM 8.0 | EC002780 |
| ETIM 9.0 | EC002780 |
| ECLASS 9.0 | 27-14-11-52 |
| ECLASS 9.1 | 27-24-22-16 |
| ECLASS 10.0 | 27-14-11-52 |
| ECLASS 11.0 | 27-14-11-52 |
| ECLASS 12.0 | 27-14-11-52 |
| ECLASS 13.0 | 27-14-11-52 |
| ECLASS 14.0 | 27-14-11-52 |
| Agréments |  |
| ROHS | Conforme |
