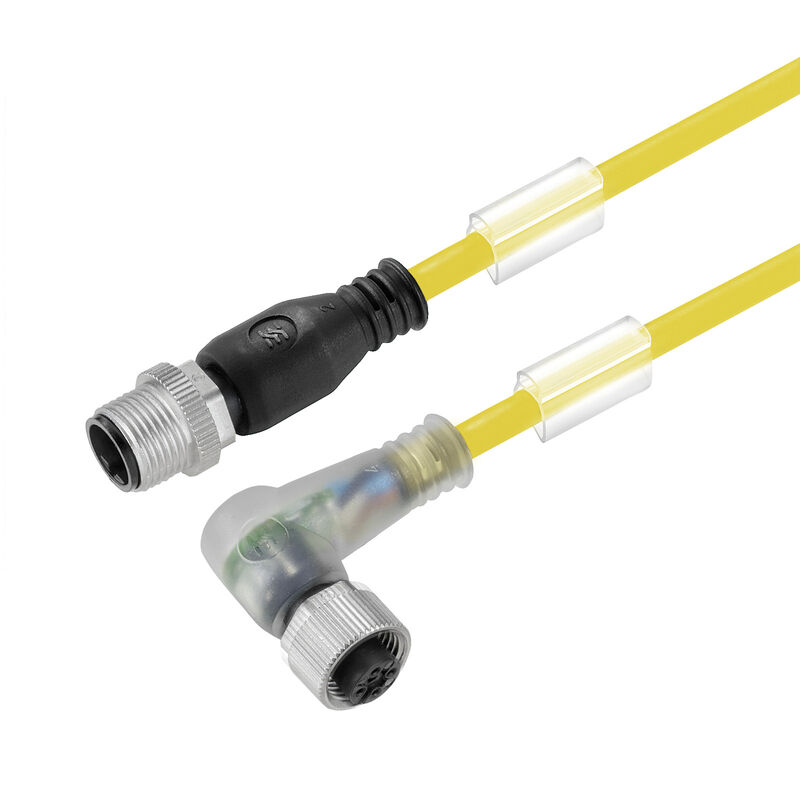

SAIL-M12GM12W-4-3LW1.5UGE

Câble capteurs/actionneurs, Câble de raccordement, M12 / M12, Nombre de pôles : 4, 1.5 m, Mâle, droit - Femelle, coudée, Blindé: Non, LED: Oui, Matériau de la gaine: PUR, Halogène: Non

Référence produit 1093060150

Propriétés

Informations générales de commande

Version	Câble capteurs/actionneurs, Câble de raccordement, M12 / M12, Nombre de pôles : 4, 1.5 m, Mâle, droit - Femelle, coudée, Blindé: Non, LED: Oui, Matériau de la gaine: PUR, Halogène: Non
Référence	1093060150
Type	SAIL-M12GM12W-4-3LW1.5UGE
GTIN (EAN)	4032248865376
Qté.	1 Pièce

Dimensions et poids

Poids net

72 g

Conformité environnementale du produit

Statut de conformité RoHS	Conforme avec exemption
Exemption RoHS (le cas échéant/connue)	6c, 7cI
REACH SVHC	Lead 7439-92-1
SCIP	1c533b66-fcff-4da5-b89f-fd55fbf5cb55

Caractéristiques techniques câble

Accélération	5 m/s²
Blindé	Non
Codage couleur	brun blanc bleu noir
Couleur de la gaine	jaune
Cycles de courbure	5 Mio
Cycles de courbure à la torsion	> 5 Mio.
Diamètre extérieur	4.7 mm ± 0.2 mm
Gaine selon UL AWM	20549 (80 °C / 300 V)
Halogène	Non
Isolation	PP
Longueur de câble configurable	Non
Longueur de la courbure	1 m
Longueur du câble	1,5 m
Matériau de la gaine	PUR
Nombre de pôles	4
Plage de température, en mouvement	-25...80 °C
Plage de température, fixe	-40...80 °C
Rayon de courbure, min., fixe	5 x diamètre du câble
Rayon de courbure, mobile	10 x diamètre du câble
Résistance de soudage	Non
Résistance à la flamme	In accordance with UL1581 UL / CUL FT2 selon CEI 60332-2-2
Résistance à la torsion	360 °/m
Résistant à l'hydrolyse et aux microbes	Oui
Réticulé par irradiation	Non
sans LABS	Oui
Section du conducteur	0,34 mm²
Tenue aux huiles	Conforme à la norme CEI 60811:404
Tropicalisé (résistant aux perles de soudure)	Non
Utilisation sur chaîne porte-câbles	Oui
Vitesse	5 m/s
Âme selon UL AWM	10493 (80 °C / 300 V)

Caractéristiques techniques générales

Codage	Codage A
Couple de serrage	M12 : 0,8 - 1,2 Nm
Courant nominal	4 A
Cycles d'enfichage	≥ 100
Degré de pollution	3
Degré de protection	IP65 IP66 IP67 IP68 IP69 Vissé
Filetage du raccordement	M12 / M12
LED	Oui
Matériau de base du boîtier	PUR
Matériau de la bague filetée	Laiton, nickelé
Plage de températures du coffret	-25...+85 °C
ponté	Non
Surface du contact	doré
Taille de clé	12 mm
Tension nominale	24 V
Tenue d’isolation	10⁸ Ω
Version	Mâle, droit - Femelle, coudée

Propriétés électriques

Tension nominale	24 V
Tenue d’isolation	10⁸ Ω

Normes générales

Certificat Nº (UL)	E307231
Norme de connecteur	CEI 61076-2-101

Normes

Norme de connecteur

CEI 61076-2-101

Mâle gauche

Prise de raccordement à gauche

M12, Codage A, IP69, Contact mâle, droit, Plastique, non blindé

Mâle droite

Prise de raccordement à droite

M12, Codage A, IP69, Contact femelle, Coudé à 90°, Plastique, LED, non blindé

Illustrations du produit

Titre d'illustration #96 03	Dessin coté
Légende 03	Male, straight
Titre d'illustration #96 04	Dessin coté
Légende 04	Angled socket
Titre d'illustration #96 05	Schéma des pôles
Légende 05	Male
Titre d'illustration #96 06	Schéma des pôles
Légende 06	Socket
Titre d'illustration #96 08	L'outil idéal : Screwty ^{® avec fonction de serrage}
Légende 08	Light, securely screwed-in round plug-in connectors. Screwty set DM / VPE: 1 / Order No.: 1920000000 Adapters: M12, M12 F, M8, M8 F

Téléchargements

Eplan Data Portal	[Eplan data](https://dataportal.eplan.com/part-details/WEI.1093060150)
Notification de modification produit	[DE - Technische Änderung zu M12 Gewindering mit 6-Kant](https://mdcop.weidmueller.com/mediadelivery/asset/900_88623) [EN - Technical change to M12 nut with additional hexagonal mounting](https://mdcop.weidmueller.com/mediadelivery/asset/900_88624) [Technical change to 3 to 5-pole unshielded M12 cord sets](https://mdcop.weidmueller.com/mediadelivery/asset/900_318301)
Catalogue	[Catalogues in PDF-format](LINK/Catalog.html)
Brochures	[FL FIELDWIRING EN](http://download.weidmueller.com/asset/download/file/38293) [FL FIELDWIRING EN](http://download.weidmueller.com/asset/download/file/38293)

Classifications

ETIM 6.0	EC001855
ETIM 7.0	EC001855
ETIM 8.0	EC001855
ETIM 9.0	EC001855
ECLASS 9.0	27-06-03-11
ECLASS 9.1	27-06-03-11
ECLASS 10.0	27-06-03-11
ECLASS 11.0	27-06-03-11
ECLASS 12.0	27-06-03-11
ECLASS 13.0	27-06-03-11
ECLASS 14.0	27-06-03-11

Agréments

Agréments	![CE](/picture/CE.gif) ![UL](/picture/UL.gif) ![UKCA](/picture/UKCA.gif)
ROHS	Conforme
UL File Number Search	[Site Web UL](LINK/UL_search.html)
Certificat Nº (UL)	E307231
