Propriétés
| Couleur de la gaine | noir |
| Type de produit | Câble capteurs/actionneurs |

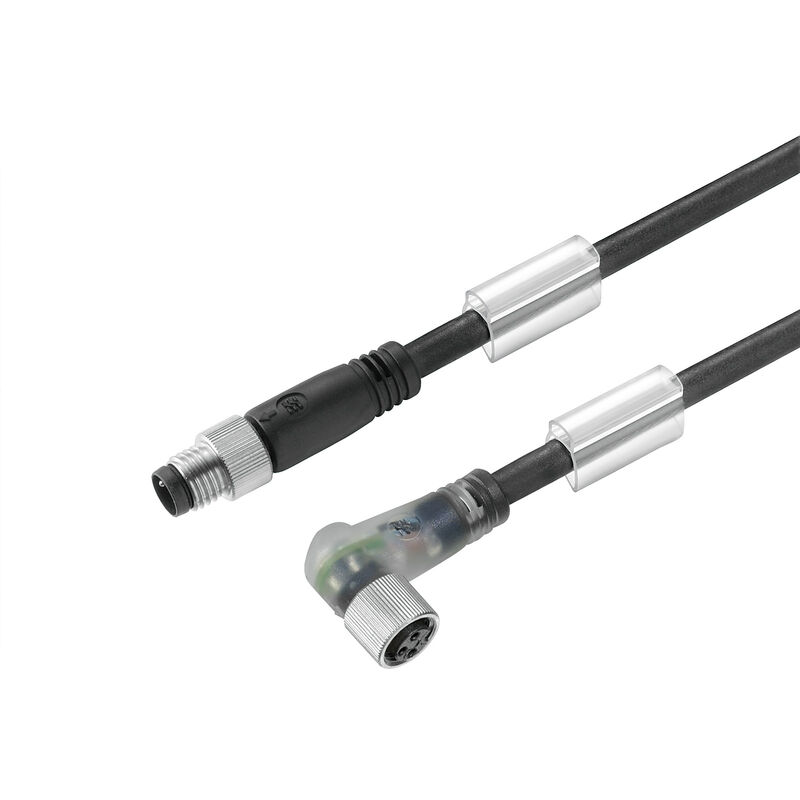

| Version | Câble capteurs/actionneurs, Câble de raccordement, M8 / M8, Nombre de pôles : 4, 1.5 m, Mâle, droit - Femelle, coudée, Blindé: Non, LED: Oui, Matériau de la gaine: PUR, Halogène: Non |
| Référence | 1906450150 |
| Type | SAIL-M8GM8W-4L1.5U |
| GTIN (EAN) | 4032248529674 |
| Qté. | 1 Pièce |
| Poids net | 48,8 g |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | 1c533b66-fcff-4da5-b89f-fd55fbf5cb55 |
| Accélération | 5 m/s² |
| Blindé | Non |
| Codage couleur |
brun
blanc bleu noir |
| Couleur de la gaine | noir |
| Cycles de courbure | 12 millions |
| Cycles de courbure à la torsion | > 5 Mio. |
| Diamètre extérieur | 4.4 mm ± 0.2 mm |
| Gaine selon UL AWM | 20549 (80 °C / 300 V) |
| Halogène | Non |
| Isolation | PP |
| Longueur de câble configurable | Non |
| Longueur de la courbure | 1 m |
| Longueur du câble | 1,5 m |
| Matériau de la gaine | PUR |
| Nombre de pôles | 4 |
| Plage de température, en mouvement | -25...80 °C |
| Plage de température, fixe | -40...80 °C |
| Rayon de courbure, min., fixe | 5 x diamètre du câble |
| Rayon de courbure, mobile | 10 x diamètre du câble |
| Résistance de soudage | Non |
| Résistance à la flamme |
In accordance with UL1581 UL / CUL FT2
selon CEI 60332-2-2 |
| Résistance à la torsion | 360 °/m |
| Résistant à l'hydrolyse et aux microbes | Oui |
| Réticulé par irradiation | Non |
| sans LABS | Oui |
| Section du conducteur | 0,25 mm² |
| Tenue aux huiles | Conforme à la norme CEI 60811:404 |
| Tropicalisé (résistant aux perles de soudure) | Non |
| Utilisation sur chaîne porte-câbles | Oui |
| Vitesse | 5 m/s |
| Âme selon UL AWM | 10493 (80 °C / 300 V) |
| Codage | Codage A |
| Couple de serrage | M8 : 0,5 - 0,6 Nm |
| Courant nominal | 4 A |
| Cycles d'enfichage | ≥ 100 |
| Degré de pollution | 3 |
| Degré de protection |
IP65
IP66 IP67 IP68 Vissé |
| Filetage du raccordement | M8 / M8 |
| LED | Oui |
| Matériau de base du boîtier | PUR |
| Matériau de la bague filetée | Laiton, nickelé |
| Plage de températures du coffret | -25...+85 °C |
| ponté | Non |
| Surface du contact | doré |
| Tension nominale | 24 V |
| Tenue d’isolation | 108 Ω |
| Version | Mâle, droit - Femelle, coudée |
| Tension nominale | 24 V |
| Tenue d’isolation | 108 Ω |
| Norme de connecteur | IEC 61076-2-104 |
| Nº de certificat (cULus) | E307231 |
| Norme de connecteur | IEC 61076-2-104 |
| Prise de raccordement à gauche | M8, IP69, Contact mâle, droit, Plastique, non blindé |
| Prise de raccordement à droite | M8, IP69, female contact, angled 90°, Plastic, LED, unshielded |
| Titre d'illustration #96 04 | Dessin coté |
| Légende 04 | Angled socket |
| Titre d'illustration #96 05 | Schéma des pôles |
| Légende 05 | Male |
| Titre d'illustration #96 06 | Schéma des pôles |
| Légende 06 | Socket |
| Titre d'illustration #96 07 | Schéma |
| Titre d'illustration #96 08 | L'outil idéal : Screwty ® avec fonction de serrage |
| Légende 08 | Light, securely screwed-in round plug-in connectors. Screwty set DM / VPE: 1 / Order No.: 1920000000 Adapters: M12, M12 F, M8, M8 F |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1906450150) |
| WSCAD Universe | [WSCAD data](https://wscaduniverse.com/part-detail?manufacturerId=88&type=0&partNumber=1906450150&norm=0) |
| Catalogue | [Catalogues in PDF-format](LINK/Catalog.html) |
| Brochures |
[FL FIELDWIRING EN](http://download.weidmueller.com/asset/download/file/38293)
[FL FIELDWIRING EN](http://download.weidmueller.com/asset/download/file/38293) |
| ETIM 6.0 | EC001855 |
| ETIM 7.0 | EC001855 |
| ETIM 8.0 | EC001855 |
| ETIM 9.0 | EC001855 |
| ECLASS 9.0 | 27-06-03-11 |
| ECLASS 9.1 | 27-06-03-11 |
| ECLASS 10.0 | 27-06-03-11 |
| ECLASS 11.0 | 27-06-03-11 |
| ECLASS 12.0 | 27-06-03-11 |
| ECLASS 13.0 | 27-06-03-11 |
| Agréments |   |
| ROHS | Conforme |
| UL File Number Search | [Site Web UL](LINK/UL_search.html) |
| Nº de certificat (cULus) | E307231 |
