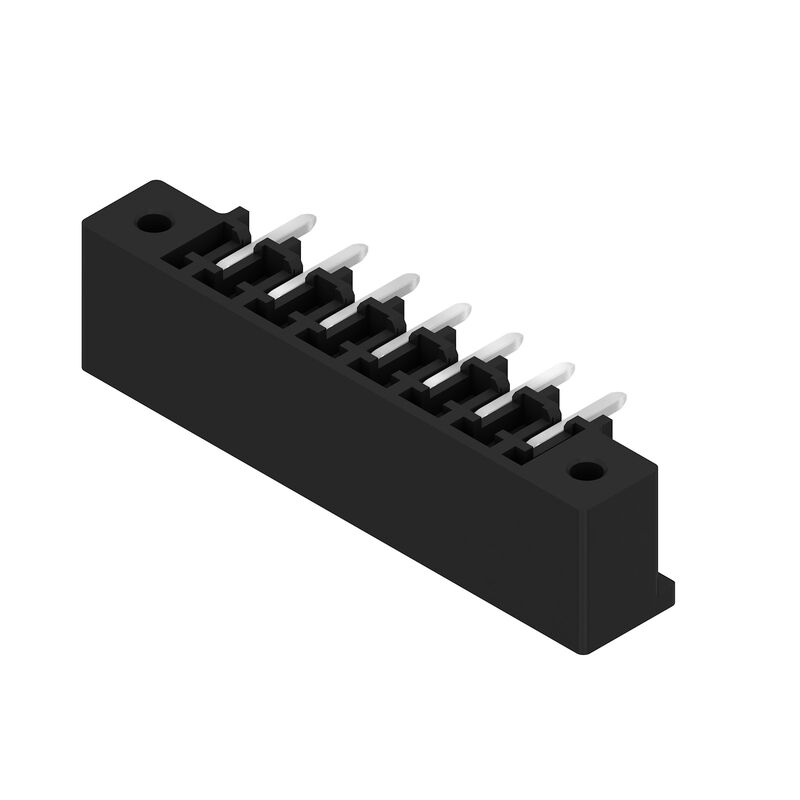

SC-SMT 3.81/07/270F 3.2SN BK BX
Illustrazione del prodotto

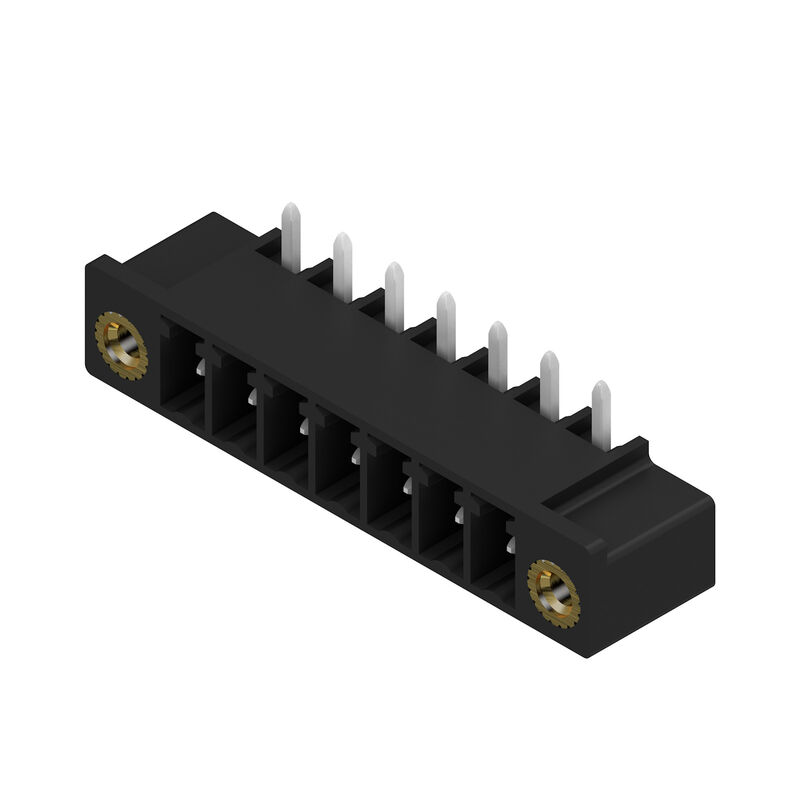

SC-SMT 3.81/07/270F 3.2SN BK BX
Dimensional drawing

SC-SMT 3.81/07/270F 3.2SN BK BX

Connettore per circuito stampato, Connettore maschio, Flangia, Collegamento a saldare THT/THR, 3.81 mm, Numero di poli: 7, 270°, Lunghezza spina a saldare (l): 3.2 mm, stagnato, nero, Box

N. articolo 1037050000
Download foglio dati Supporto ingegneristico Download dei prodotti
Accessori 2 Prodotti correlati 19
Omologazioni Dati generali per l’ordinazione Dimensioni e pesi Conformità ambientale del prodotto Specifiche di sistema Dati del materiale Dati di dimensionamento secondo IEC Dati di dimensionamento secondo CSA Dati di dimensionamento sec. UL 1059 Imballaggio Nota importante Classificazioni

Omologazioni

Omologazioni
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
ROHS
Conforme
UL File Number Search
[Sito web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
N° certificato (cURus)
E60693

Dati generali per l’ordinazione

Versione
Connettore per circuito stampato, Connettore maschio, Flangia, Collegamento a saldare THT/THR, 3.81 mm, Numero di poli: 7, 270°, Lunghezza spina a saldare (l): 3.2 mm, stagnato, nero, Box
N. d’ordine
1037050000
Tipo
SC-SMT 3.81/07/270F 3.2SN BK BX
GTIN (EAN)
4032248765614
CPZ
50 Pezzo
Parametri prodotto
IEC: 320 V / 17.5 A
UL: 300 V / 11 A
Imballaggio
Box

Dimensioni e pesi

Djup
9.2 mm
Profondità (pollici)
0.362 inch
Posizione verticale
10.3 mm
Altezza (pollici)
0.406 inch
Altezza minima
7.1 mm
Larghezza
37.26 mm
Larghezza (pollici)
1.467 inch
Peso netto
2.999 g

Conformità ambientale del prodotto

Stato conformità RoHS
Conforme con esenzione
Esenzione RoHS (se applicabile/nota)
6c
REACH SVHC
Lead 7439-92-1
SCIP
308576ca-4abc-409a-b0d0-6626109a7446

Specifiche di sistema

Termékcsalád
OMNIMATE Signal - Serie BC/SC 3.81
Csatlakozás típusa
Collegamento al circuito stampato
Монтаж на печатной плате
Collegamento a saldare THT/THR
Шаг в мм (P)
3.81 mm
Passo in pollici (P)
0.15 "
Угол вывода
270°
Number of poles
7
Nombre de picots par pôle
1
Solder pin length (l)
3.2 mm
솔더핀 길이 공차
+0,02 / -0,02 mm
Dimensioni del codolo a saldare
d = 1,0 mm
ottagonale
Forrasztótüske méretei=d Tűrés
0 / -0,03 mm
Diametro foro di equipaggiamento (D)
1.3 mm
Tolleranza diametro di equipaggiamento (D)
+ 0,1 mm
Diametro esterno del pad di saldatura
2.1 mm
Diametro del foro della sagoma
1.9 mm
L1 in mm
22.86 mm
L1 in pollici
0.9 "
quantità di file
1
Numero di serie di poli
1
Protezione da contatto accidentale DIN VDE 57 106
sicurezza per le dita a connettore non innestato/per il dorso della mano a connettore innestato
Protezione da contatto accidentale secondo DIN VDE 0470
IP 20 innestato / IP 10 non innestato
Resistenza di passaggio
≤5 mΩ
Codificabile
Sì

Dati del materiale

Materiale isolante
LCP GF
Colori
nero
Tabella dei colori (simile)
RAL 9011
Gruppo materiali isolanti
IIIa
Comparative Tracking Index (CTI)
≥ 175
Moisture Level (MSL)
1
Classe d'infiammabilità UL 94
V-0
Materiale dei contatti
Lega di rame
Superficie dei contatti
stagnato
Temperatura di magazzinaggio, min.
-40 °C
Temperatura di magazzinaggio, max.
70 °C
-50 °C
Temperatura d'esercizio , max.
120 °C
Campo della temperatura di montaggio, min.
-25 °C
Campo della temperatura di montaggio, max.
120 °C

Dati di dimensionamento secondo IEC

Testato secondo lo standard
IEC 60664-1
IEC 61984
Corrente di dimensionamento, numero minimo di poli (Tu=20 °C)
17.5 A
Corrente di dimensionamento, numero massimo di poli (Tu=20 °C)
17 A
Corrente di dimensionamento, numero minimo di poli (Tu=40 °C)
17.5 A
Corrente di dimensionamento, numero massimo di poli (Tu = 40°C)
15.1 A
Tensione di dimensionamento con classe di sovratensione/grado di lordura II/2
320 V
Tensione di dimensionamento con classe di sovratensione/grado di lordura III/2
160 V
Tensione nominale con classe di sovratensione/grado di lordura III/3
160 V
Tensione di dimensionamento con classe di sovratensione/grado di lordura II/2
2.5 kV
Tensione di dimensionamento con classe di sovratensione/grado di lordura III/2
2.5 kV
Sovratensione nominale con classe di sovratensione/grado di lordura III/3
2.5 kV
Portata transitoria
3 x 1s mit 76 A

Dati di dimensionamento secondo CSA

정격 전압(사용 그룹 B / CSA)
300 V
Номинальный ток (группа использования B/CSA)
11 A
Номинальный ток (группа использования D/CSA)
10 A

Dati di dimensionamento sec. UL 1059

Institute (cURus)
CURUS
Certificat Nº (cURus)
E60693
Rated voltage (Use group B / UL 1059)
300 V
Tensione nominale (Gruppo D / UL 1059)
300 V
Corrente nominale (Gruppo B / UL 1059)
11 A
정격 전류(사용 그룹 D / UL 1059)
10 A
Riferimento ai valori di omologazione
Le specifiche indicano i valori massimi, per i dettagli fare riferimento al certificato di conformità.

Imballaggio

Упаковка
Box
Длина VPE
102 mm
VPE 폭
72 mm
Высота VPE
48 mm

Nota importante

Conformità IPC
Conformità: i prodotti sono sviluppati, prodotti e forniti secondo standard e normative internazionali riconosciuti, sono conformi alle caratteristiche indicate nel foglio dati e soddisfano le caratteristiche decorative in accordo con IPC-A-610 "Classe 2". Ulteriori richieste relative al prodotto potranno essere valutate su richiesta.
Note

• Altre varianti su richiesta
• Corrente nominale relativa alla sezione nominale e al numero min. di poli
• I dati di dimensionamento si riferiscono ai singoli componenti. Per le distanze in aria e superficiali rispetto agli altri componenti, fare riferimento alle relative norme in funzione dell'applicazione.
• P su disegno = passo
• In conformità alla norma IEC 61984, i connettori OMNIMATE sono connettori senza potere di interruzione (COC). Durante l'uso designato non è consentito innestare o disinnestare connettori sotto tensione o sotto carico
• Stoccaggio a lungo termine del prodotto con una temperatura media di 50 °C e un’umidità massima del 70 %, 36 mesi

Classificazioni

ETIM 8.0
EC002637
ETIM 9.0
EC002637
ETIM 10.0
EC002637
ECLASS 14.0
27-46-02-01
ECLASS 15.0
27-46-02-01
